¿Cuáles son las nuevas funciones de Archicad 28? Notas Clave en Archicad

Tiempo de lectura: 5 min.

Archicad 28 introduce varias funciones nuevas relacionadas con las Notas Clave, mejorando la eficiencia y precisión en la gestión de anotaciones en documentos arquitectónicos y de construcción. Este artículo te guiará a través de estas nuevas características y cómo pueden ser utilizadas para mejorar la documentación de tu proyecto.

Introducción a las Notas Clave

Las Notas Clave son anotaciones concisas y estandarizadas utilizadas en documentos arquitectónicos y de construcción para etiquetar y describir elementos dentro de un proyecto. Aseguran claridad y consistencia a lo largo del proceso de documentación.

Acceso a las Notas Clave

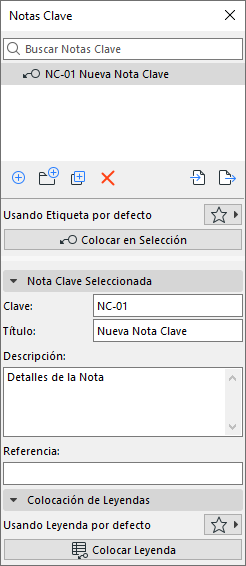

Para acceder a la paleta de Notas Clave en Archicad 28 haz clic en menú Ventanas > Paletas > Notas Clave.

Creación de Notas Clave

Crear una nueva Nota Clave es sencillo:

1. Haz clic en el icono con el símbolo "+" en la paleta de Notas Clave.

2. Cada Nota Clave consta de cuatro piezas de información:

   • Clave: Un identificador único para el proyecto. No pueden existir dos Notas Clave con la misma clave.

   • Título: Una etiqueta descriptiva adaptada al contenido de cada Nota Clave, que ayuda en la organización interna y a la fácil identificación.

   • Descripción: Información detallada sobre la Nota Clave, proporcionando una comprensión completa de la anotación. Esta caja de texto permite texto de varias líneas.

   • Referencia: Detalles externos relevantes para la Nota Clave, como números de referencia.



Colocación de Notas Clave

Para colocar una Nota Clave en tu punto de vista:

1. Haz doble clic en el Nota Clave de la lista o haz clic en el botón "Colocar etiqueta".

2. Puedes utilizar la etiqueta predeterminada o elegir una favorita haciendo clic en el icono de Favoritos.

3. El botón "Colocar etiqueta" es especialmente útil para etiquetar múltiples elementos a la vez. Cuando se seleccionan varios elementos, el botón cambia a "Colocar en Selección", permitiendo etiquetar todos los elementos simultáneamente con la respectiva Nota Clave.

Documentación de las Notas Clave en los Planos

Archicad 28 ofrece un enfoque estructurado para gestionar y mostrar las Notas Clave dentro de los Planos de tu proyecto:

1. Abre un Plano y coloca una Leyenda que contenga información conectada a los Notas Clave haciendo clic en el botón "Colocar Leyenda" en la paleta de Notas Clave.

2. La Leyenda está codificada como un elemento GDL y se puede encontrar en la biblioteca de objetos.

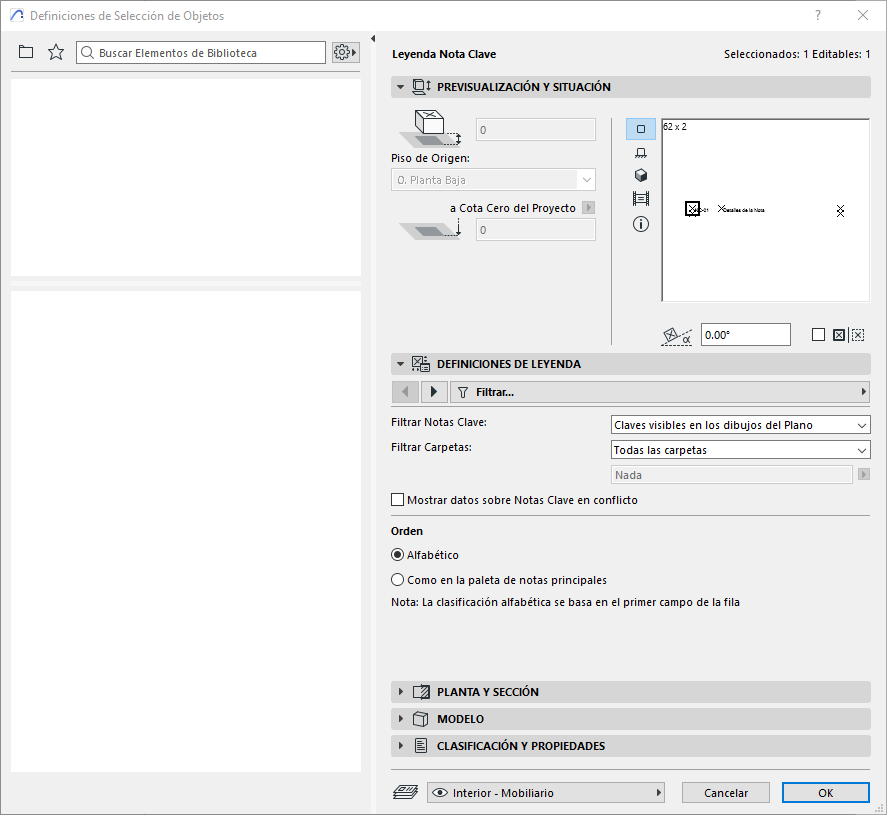

3. Ajusta la visibilidad de las Notas Clave en la leyenda a través de varias configuraciones disponibles en el diálogo de configuración de objetos.


4. Cualquier cambio realizado en una Nota Clave en el proyecto se refleja automáticamente en la leyenda, asegurando que tu documentación permanezca precisa y actualizada.



Capacidades de Importación y Exportación de Excel

Archicad 28 mejora la eficiencia del flujo de trabajo con capacidades de importación y exportación de Excel:

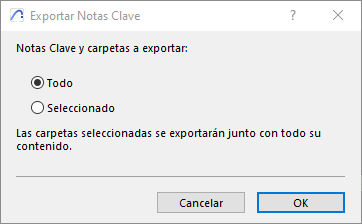

1. Exporta tus Notas Clave desde Archicad a un archivo de Excel utilizando el botón "Exportar Notas Clave" en la paleta de Notas Clave. Puedes elegir exportar todas las Notas Clave o solo los seleccionados.


2. Actualiza cualquier información de las Notas Clave según sea necesario en Excel.

3. Importa el archivo de Excel de nuevo a Archicad utilizando el botón "Importar Notas Clave" en la paleta de Notas Clave. Esta acción actualiza la base de datos de las Notas Clave dentro del proyecto, reflejando cualquier cambio realizado en Excel.

4. A medida que se modifican las Notas Clave en el punto de vista, las actualizaciones correspondientes se reflejan automáticamente en los Planos asociados.

En el siguiente artículo, se detalla como configurar el archivo de excel para importar a Archicad:

Cómo importar notas clave (Keynotes) a Archicad utilizando Excel – Centro My SIMBIM

Las nuevas funciones relacionadas con las Notas Clave en Archicad 28 mejoran significativamente la gestión y documentación de anotaciones dentro de proyectos arquitectónicos y de construcción. Al utilizar estas características, puedes asegurar claridad, consistencia y documentación actualizada a lo largo del ciclo de vida de tu proyecto.
