¿Como puedo crear un objeto personalizado en Archicad con elementos constructivos? Ejemplo: crear una arqueta

Tiempo de lectura: 7 min.

En el flujo de trabajo BIM, la personalización es clave para adaptarse a las necesidades específicas de cada proyecto. Archicad permite crear objetos de biblioteca personalizados de forma sencilla, sin necesidad de conocimientos avanzados de programación. Y en este artículo, te mostraremos cómo crear una arqueta personalizada utilizando las herramientas nativas de Archicad.

¿Qué es un objeto de biblioteca personalizado?

Un objeto de biblioteca en Archicad es un elemento paramétrico reutilizable que puede incluir geometría 2D/3D, propiedades, materiales y comportamientos interactivos. Crear tus propios objetos te permite estandarizar los elementos constructivos, mejorar la documentación y optimizar el modelado.

Paso a paso: Crear una arqueta personalizada

1. Modelado de la geometría 3D: Primero, modela la arqueta siguiendo los siguientes pasos:
   1. Abre un nuevo archivo de proyecto en una nueva instancia de Archicad,
   2. Revisa los atributos necesarios del objetos están presente en al archivo del proyecto.

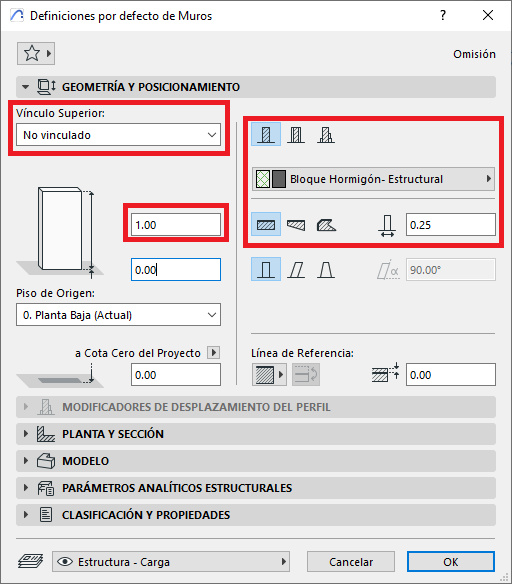

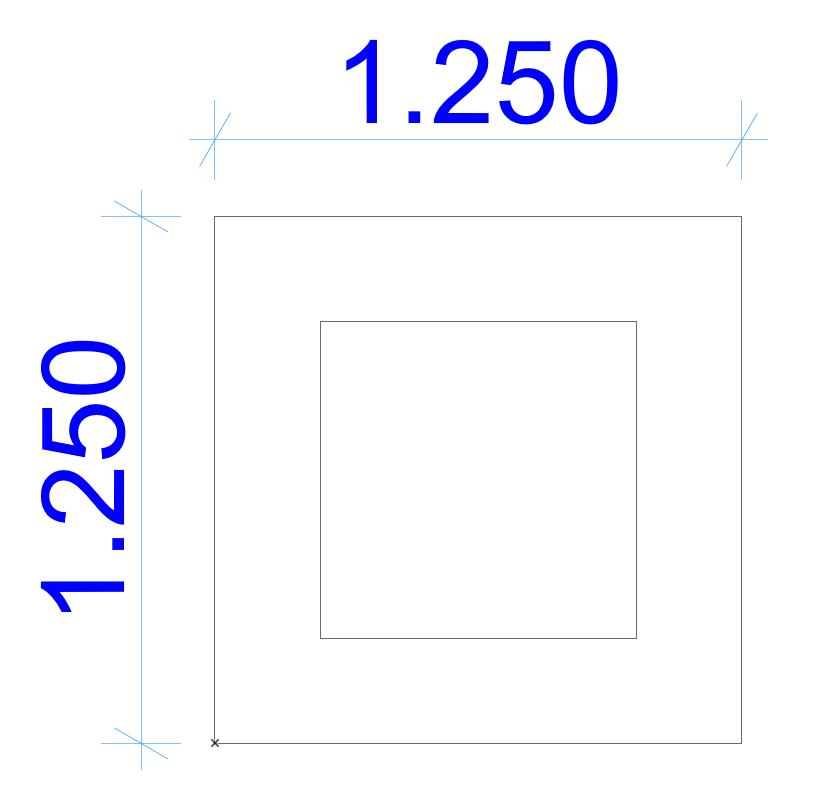

   3. Con la herramienta Muro, dibuja las paredes de la arqueta los mas cercano posible al origin del archivo (ver fotos, las cotas solo son indicativas para este ejemplo, no las dibujas en tu objeto).

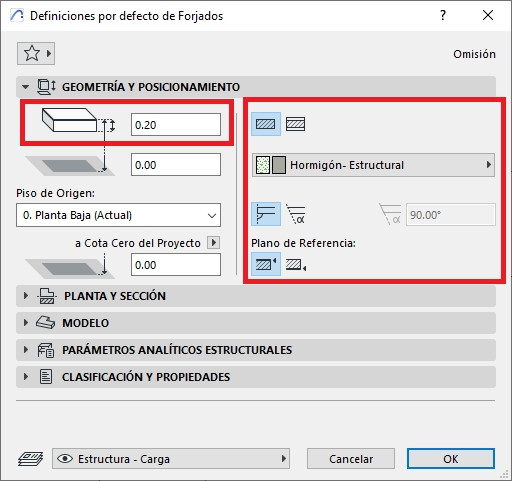

   4. Con la herramienta Forjado, dibuja la losa/base de la arqueta (ver fotos, las cotas solo son indicativas para este ejemplo, no las dibujas en tu objeto).





   5. Con la herramienta de Ventanas. y selecciona el Hueco Circular para las entradas/salidas de las tuberias.

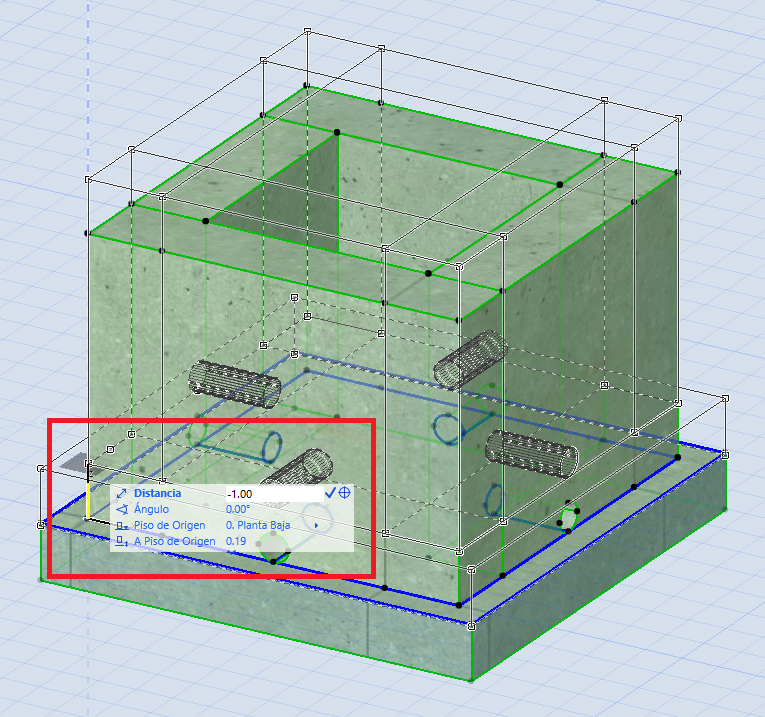

   6. Opcional, ajusta la posición vertical de los elementos.



2. Guardar como objeto de biblioteca
   Una vez modelada la arqueta:
   1. Selecciona solo todos los elementos del modelo.

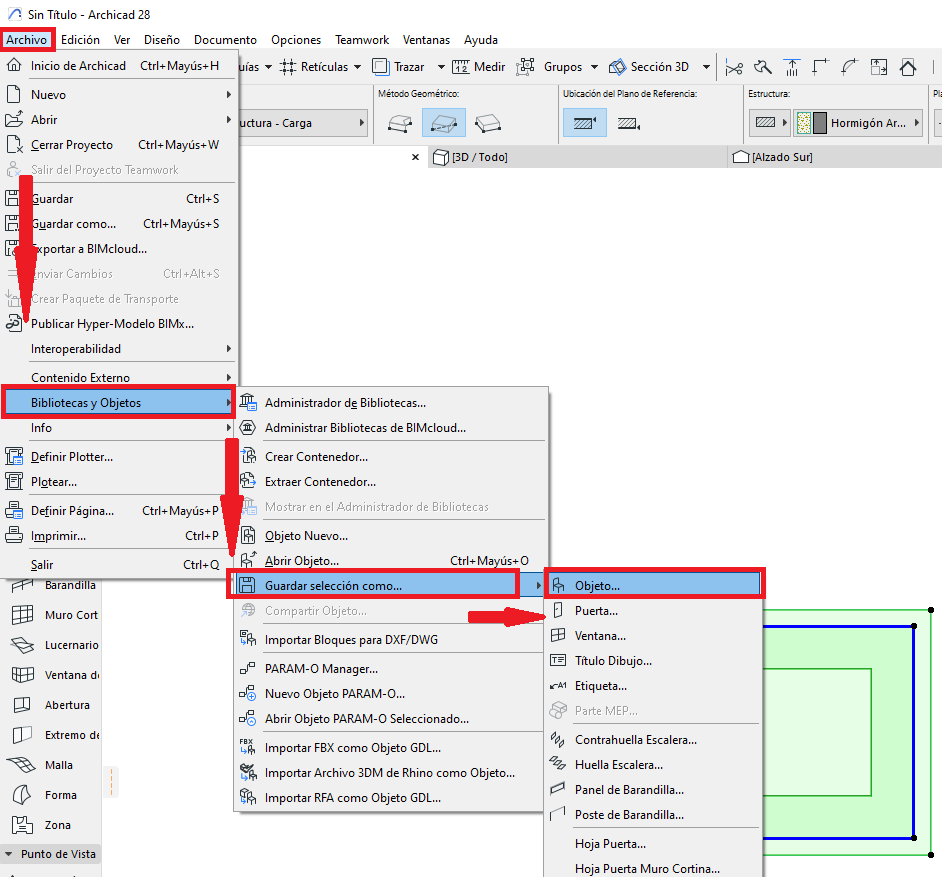

   2. Ve a Archivo > Librerías y Objetos > Guardar selección como > Objeto.

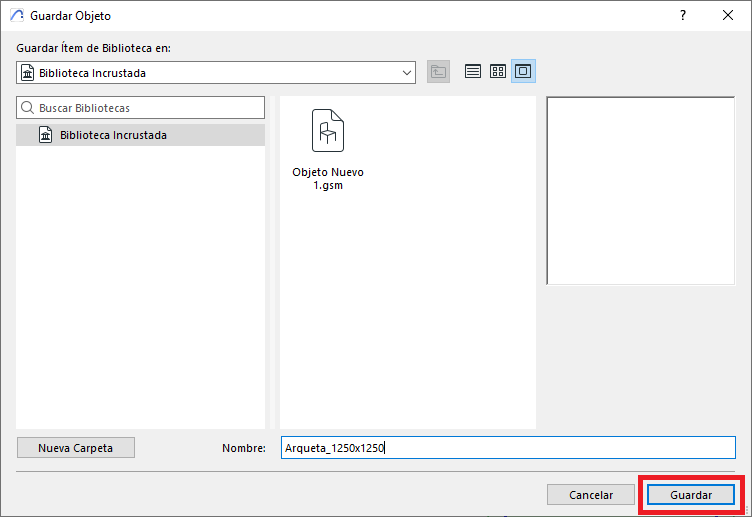

   3. Asigna un nombre descriptivo, por ejemplo: Arqueta_1250x1250, selecciona una ubicación, y haz clic  sobre Guardar



3. Prueba y reutilización
   Coloca el nuevo objeto en tu proyecto y prueba sus parámetros. Puedes:
   • Insertarlo en diferentes ubicaciones.
   • Guardarlo en una biblioteca compartida para otros proyectos.

Consejos de buenas prácticas

Para mantener un flujo de trabajo limpio y eficiente, ten en cuenta estas recomendaciones:

• Guarda el archivo de Archicad original del proyecto: De esta manera podrás efectuar cambios al objeto sin necesidad de empezar de nuevo.
• Nombrado estandarizado: Usa un sistema de nombres claro y consistente, por ejemplo: ARQ_600x600_TapaRejilla. Esto facilita la búsqueda y reutilización.
• Uso de capas específicas: Asigna los elementos del objeto a capas dedicadas como Objetos Personalizados o Infraestructura, para facilitar su control en vistas y documentación.
• Documentación interna: Incluye una breve descripción del objeto en su configuración para que otros usuarios del equipo comprendan su uso.

Errores comunes y cómo evitarlos

Recurso adicional

Para una demostración visual del proceso, te recomendamos este video de YouTube:

• Save Library Part Dialog Improvements in ARCHICAD

Conclusión

Crear objetos personalizados como arquetas en Archicad no solo mejora la eficiencia del modelado, sino que también permite estandarizar elementos constructivos y facilitar la documentación. Con unos pocos pasos, puedes transformar cualquier geometría en un objeto paramétrico reutilizable.
