¿Cómo crear una nueva configuración de Especificaciones de Recorrido para el MEP Modeler en Archicad?

Tiempo de lectura: 5 min.

En Archicad, el MEP Modeler permite configurar con precisión las dimensiones de componentes MEP mediante las Especificaciones de Recorrido. Esta funcionalidad es esencial para garantizar que todos los elementos modelados —como segmentos, codos, derivaciones y transiciones— respeten las dimensiones estándar del proyecto, ya sean normativas, del fabricante o personalizadas.

Este procedimiento técnico describe cómo crear y aplicar una nueva configuración de Especificaciones de Recorrido, asegurando consistencia dimensional en los recorridos MEP y facilitando la interoperabilidad en entornos colaborativos BIM. La correcta configuración de estas especificaciones permite estandarizar el modelado, optimizar la documentación técnica y evitar errores en la ejecución.

Audiencia

Usuarios técnicos, modeladores MEP, coordinadores BIM, consultores Archicad, ingenieros de soporte.

Prerrequisitos

• Archicad con el módulo MEP Modeler
• Permisos para modificar preferencias del proyecto (Teamwork)
• Conocimiento básico del entorno MEP en Archicad

Pasos de Resolución

1. Crear o Editar Conjuntos de Referencia

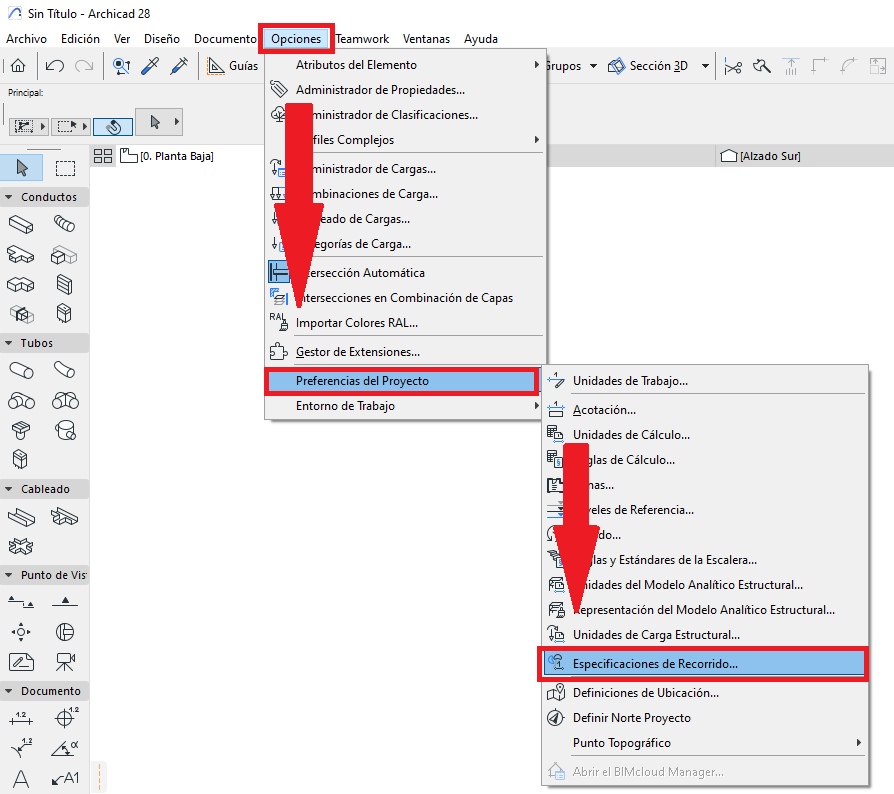

   Ir al menú superior: Opciones > Preferencias del Proyecto > Especificaciones de Recorrido...



2. Crear o Editar Conjuntos de Referencia
   1. Selecciona el tipo de herramienta de modelado MEP (de Conductos o Tuberías o Bandejas de cables).

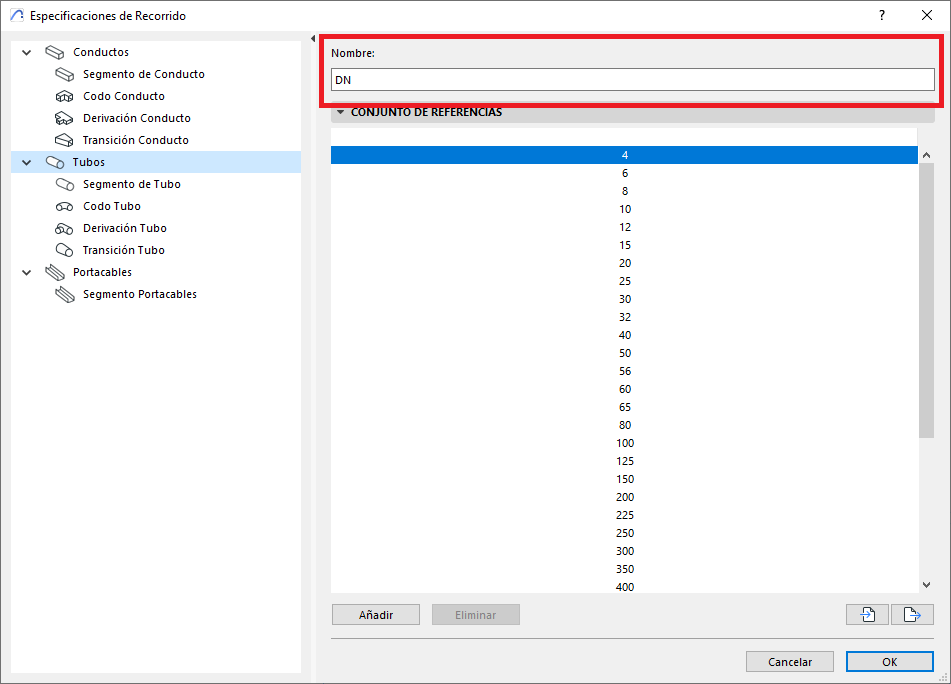

   2. (Opcional) Cambia el nombre del Conjunto de Referencia (ver nota 1)

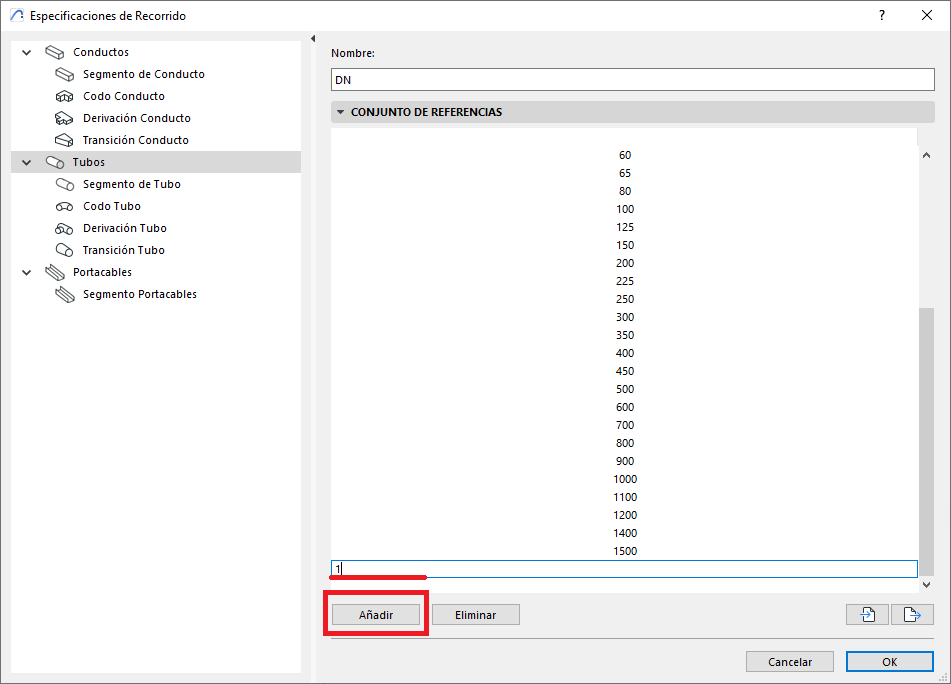

   3. Para añadir una nueva dimension al Conjunto de Referencia pulsa Añadir, y rellena la nueva casilla con la nueva dimension.

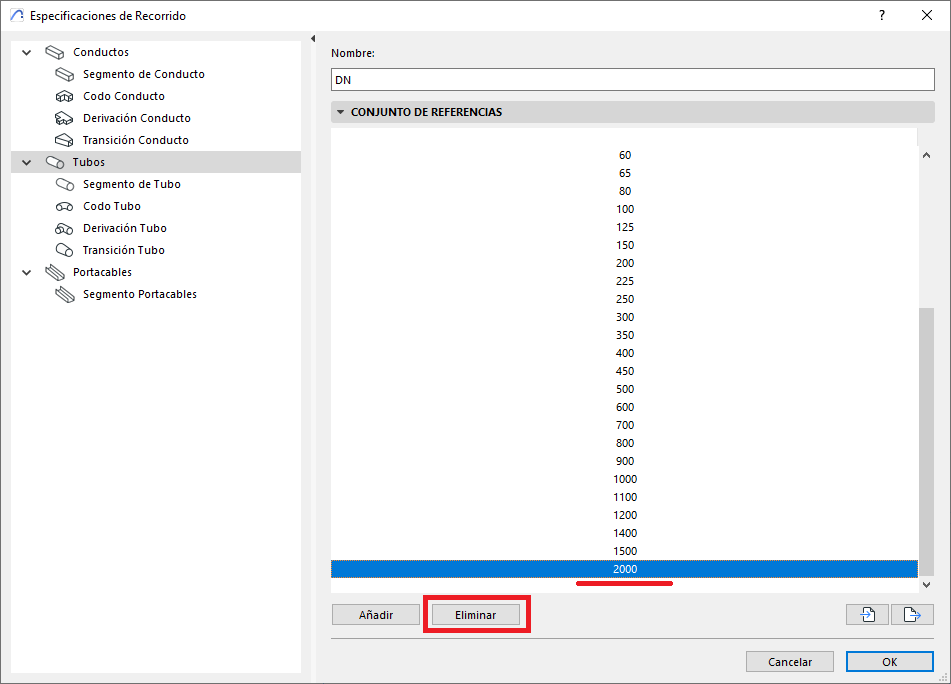

   4. Para eliminar una dimension existente en el Conjunto de Referencia, selecciona una dimension de referencia y pulsa Eliminar.



3. Definir Tablas de Dimensiones para Componentes MEP

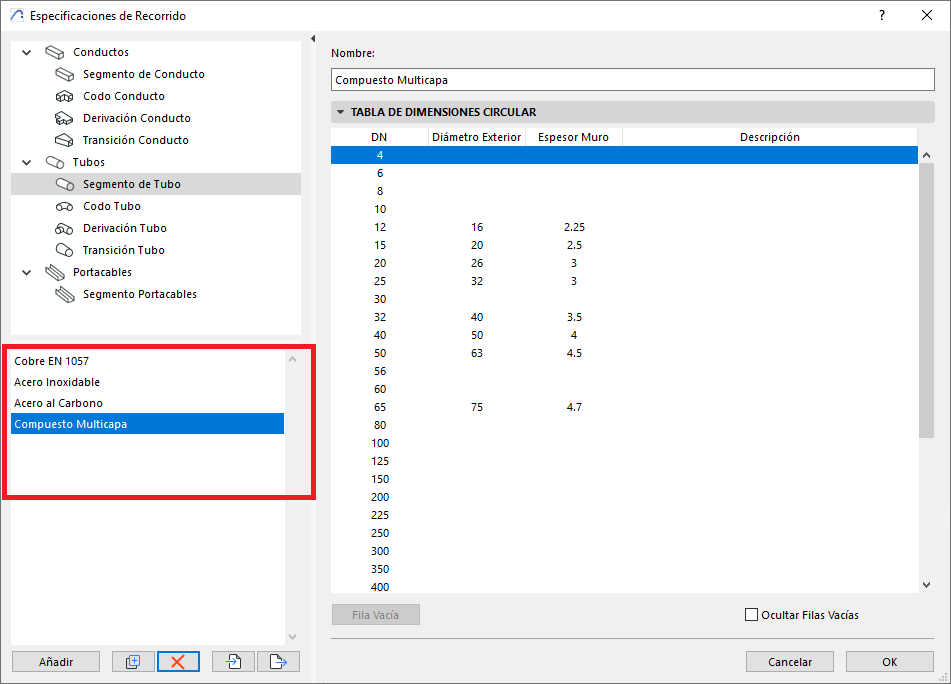

   1. En la ventana de dialogo de Especificaciones de Recorrido, seleccionamos el tipo de derivación (por ejemplo Segmento de Tubo, ver foto)

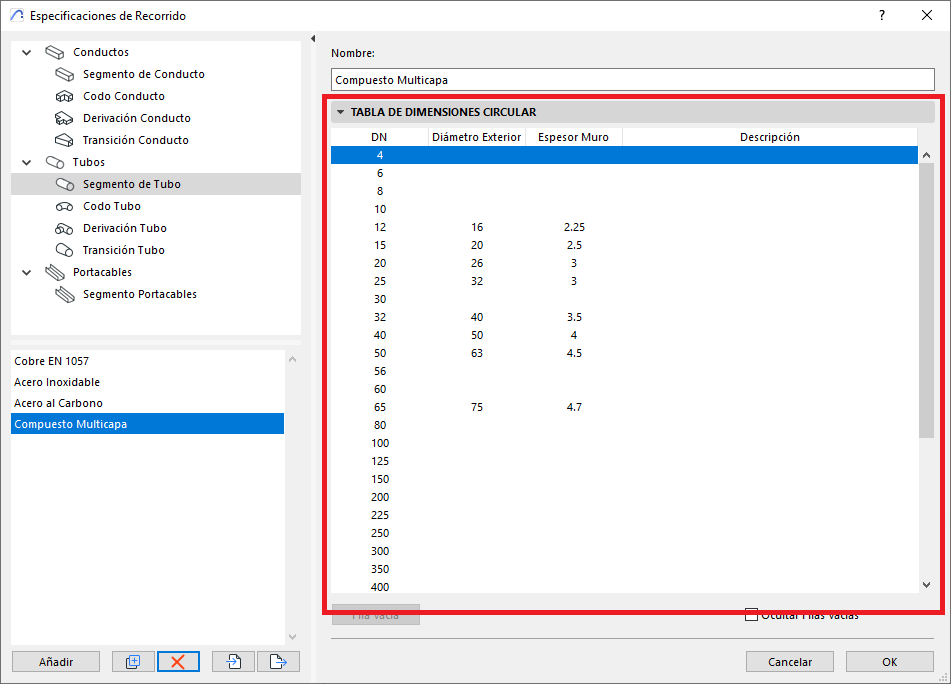

   2. En el panel inferior (ver foto), el tipo de derivación podrá tener diferentes dimensiones de la listas de dimensiones proporcionadas por el Conjunto de dimensiones. Y esas dimensiones se pueden especificar por criterios pre definidos, como por ejemplo (ver foto), los Segmentos de Tubos pueden disponer de dimensiones especificas por tipo de material.

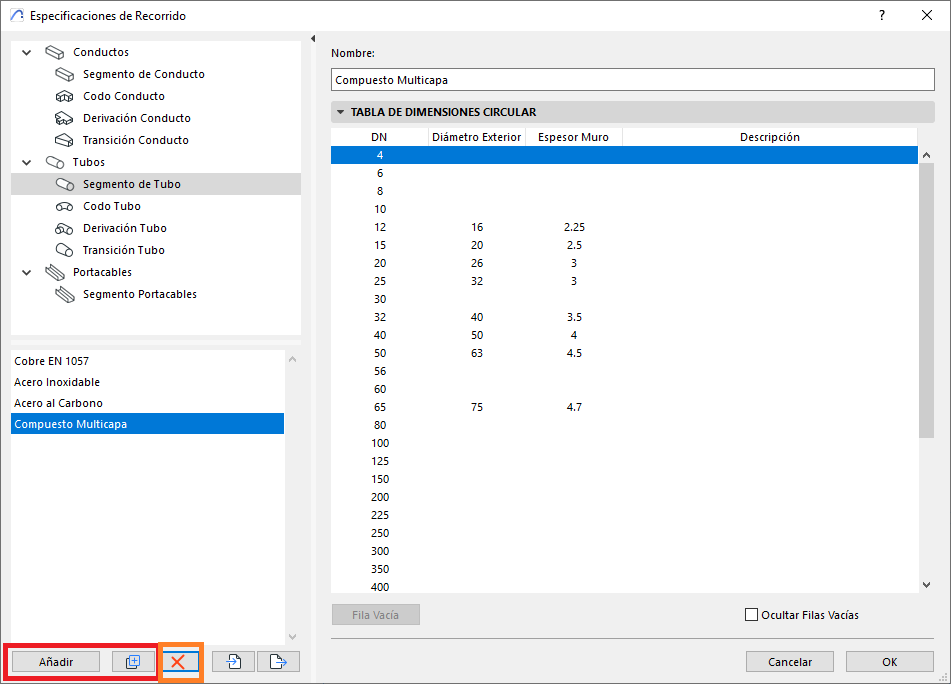

   3. Para añadir una nueva tabla de dimensiones haz clic sobre Añadir (rojo). Y para borrar una tabla de dimensiones, selecciona la tabla y haz clic sobre Eliminar (amarillo).

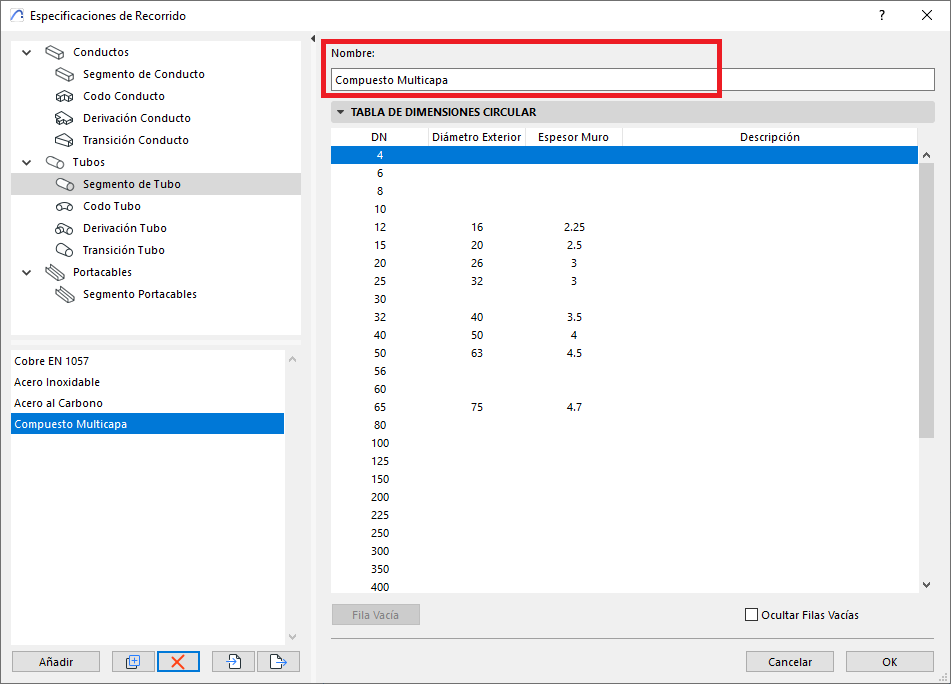

   4. (Opcional) Puedes cambiar el nombre de la lista de dimensiones en Nombre (ver foto)



   5. Especifica las dimensiones correspondiente del tipo de derivación del elemento MEP a modelar, y puedes añadir una Descripción (ver nota 2)




Explicitar Uso de Nomenclatura Estandarizada

Se recomienda aplicar convenciones claras y consistentes al nombrar:

Estas nomenclaturas mejoran la interoperabilidad, la trazabilidad en proyectos colaborativos y reducen errores de interpretación.

Nota

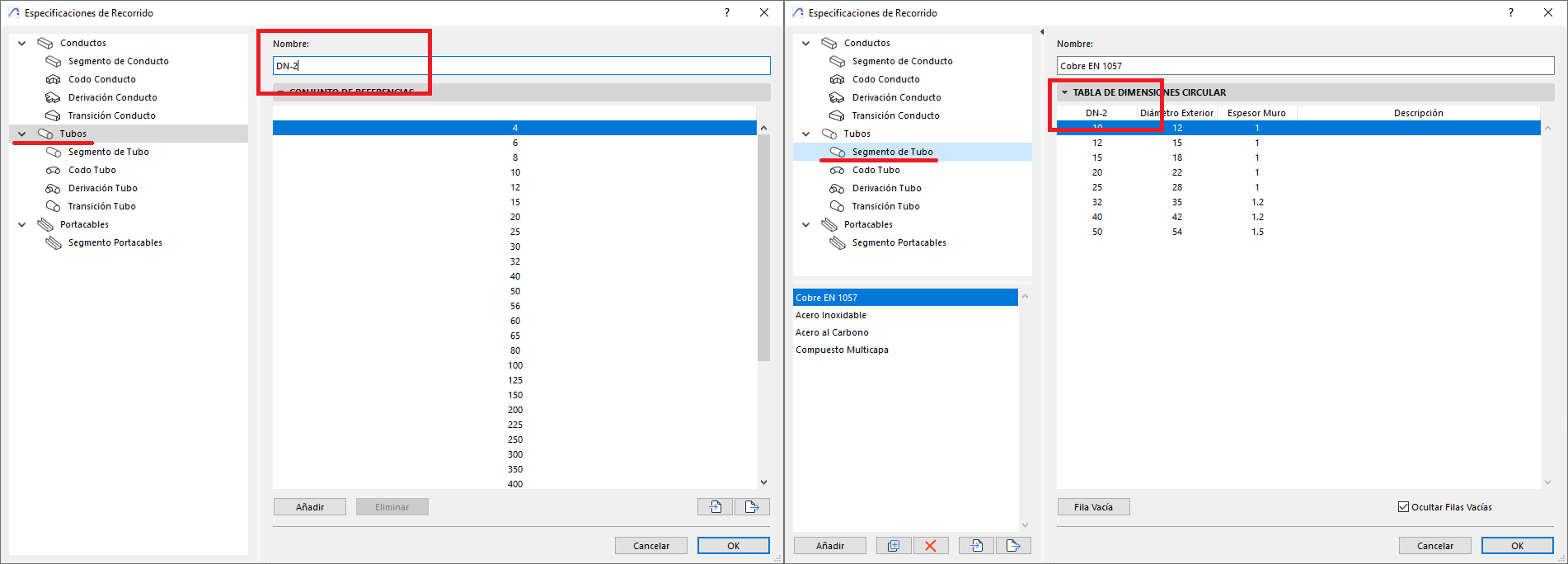

1. El MEP Modeler solo puede manejar un único Conjunto de Referencia. Y el nombre que le pondrás al conjunto sera el conjunto visible en la herramienta de modelado (ver ejemplo).



2. Las medidas incorporadas en las Tablas de Dimensiones, serán las que estarán disponibles en los elementos MEP a modelar.

Buenas Prácticas BIM

Se recomienda adoptar las siguientes buenas prácticas:

• Centralización en Plantilla de Proyecto:
  Defina y mantenga estas configuraciones dentro de una plantilla estándar del estudio o empresa.


• Evitar Redundancias:
  No crear múltiples tablas con las mismas dimensiones bajo diferentes nombres. Usar duplicado solo si es funcionalmente necesario.


• Validación Técnica:
  Verifique que las dimensiones sean coherentes con las recomendaciones de fabricantes o normas técnicas aplicables (por ejemplo, ASHRAE, DIN, UNE).


• Documentación Interna:
  Mantener un registro formal de todas las configuraciones utilizadas por proyecto, versión y propósito.


• Revisión Colaborativa:
  Asegurar que las tablas sean revisadas por especialistas técnicos o coordinadores antes de aplicarlas al modelado.
