¿Cómo exportar un modelo IFC MEP desde Archicad utilizando el filtrado del modelo? – Centro My SIMBIM

Tiempo de lectura: 3 min.

En muchos proyectos de coordinación BIM, especialmente en entornos multidisciplinares, se requiere entregar únicamente la parte de instalaciones del modelo —lo que en IFC corresponde al Dominio MEP—. Exportar solo estos elementos desde Archicad garantiza un intercambio más limpio, reduce el peso del archivo y facilita el trabajo de los equipos que necesitan esa información.

En esta guía práctica aprenderá, paso a paso, a configurar un Traductor IFC personalizado para exportar exclusivamente contenido MEP desde Archicad 28, utilizando la herramienta Filtro de Modelo para la Exportación IFC y manteniendo un mapeo correcto de tipos y propiedades.

Por qué filtrar el modelo antes de exportar

El estándar IFC incluye múltiples dominios (Arquitectura, Estructuras, MEP…). Exportar sin filtrar provoca que el archivo contenga elementos no requeridos, generando confusión y trabajo extra para el receptor.
Con el Filtro de Modelo para la Exportación IFC, disponible en los Traductores IFC, podemos seleccionar únicamente el dominio MEP y asegurarnos de que el archivo resultante contiene solo elementos de instalaciones, como conductos, tuberías, bandejas de cables, accesorios y equipos.

Requisitos previos

Archicad instalado y un proyecto MEP modelado y activo.
Acceso al panel de Traductores IFC.
Conocimiento básico de la clasificación de elementos y propiedades en Archicad.
Un visor IFC para validar el resultado (por ejemplo, Solibri Anywhere) o la posibilidad de reabrir el IFC exportado en Archicad.

Paso 1: Configurar el filtrado MEP en un Traductor IFC

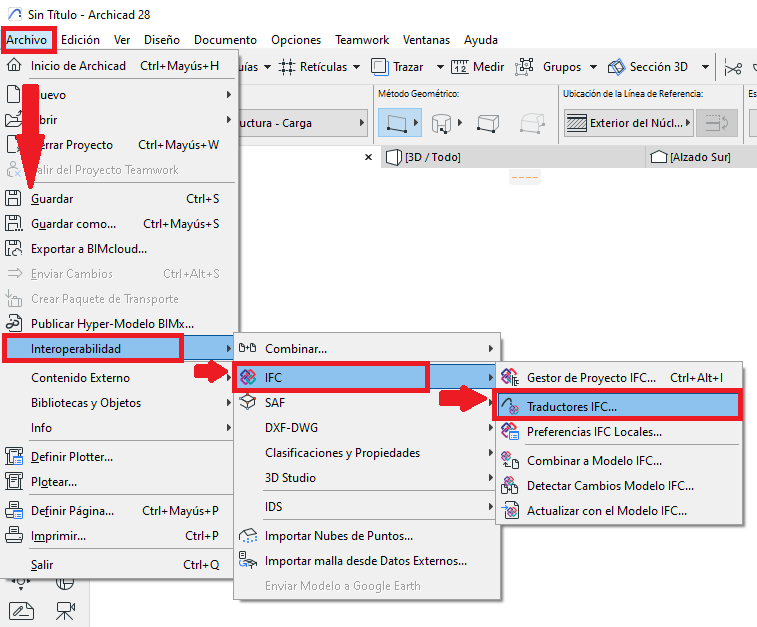

Ir a Archivo > Interoperabilidad > IFC > Traductores IFC.
En la sección Exportar, selecciona el traductor que vayas a utilizar (por ejemplo, IFC4 Reference View o Exportación Geometría Paramétrica).

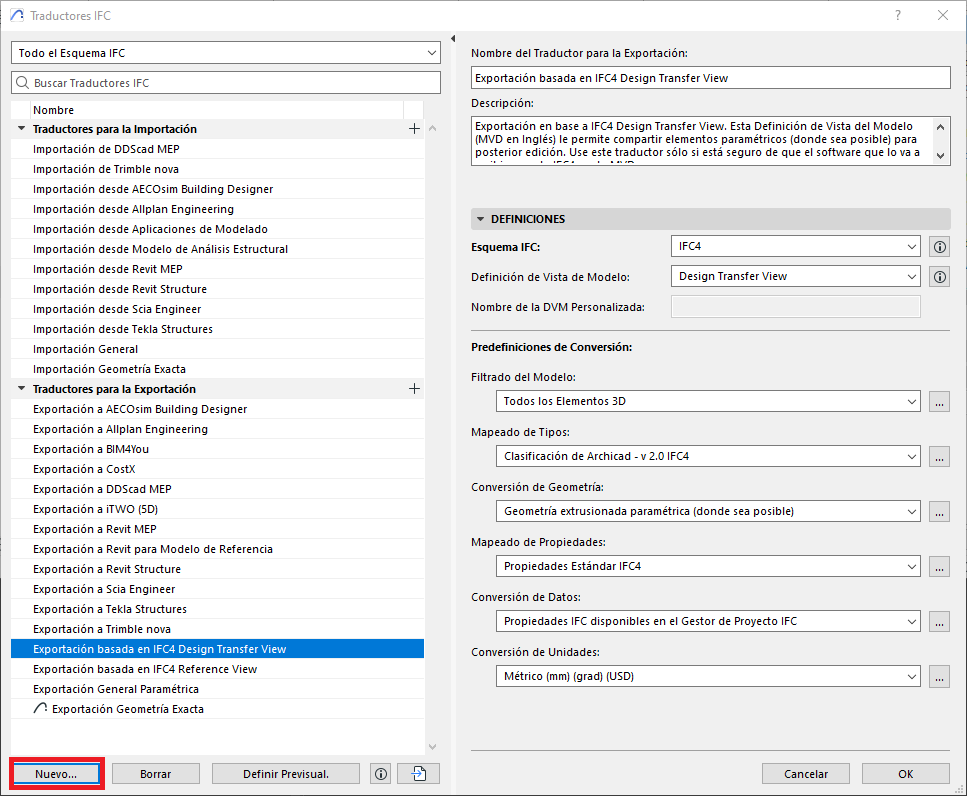

Del traductor seleccionado crea un duplicado, haciendo clic sobre Nuevo...

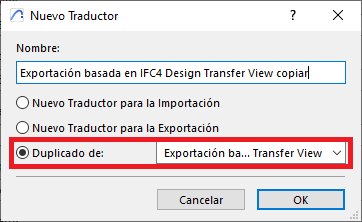

En la ventana de dialogo de Nuevo Traductor, selecciona la opción de "Duplicado de" y asegúrate que el traductor a duplicar es el correcto.

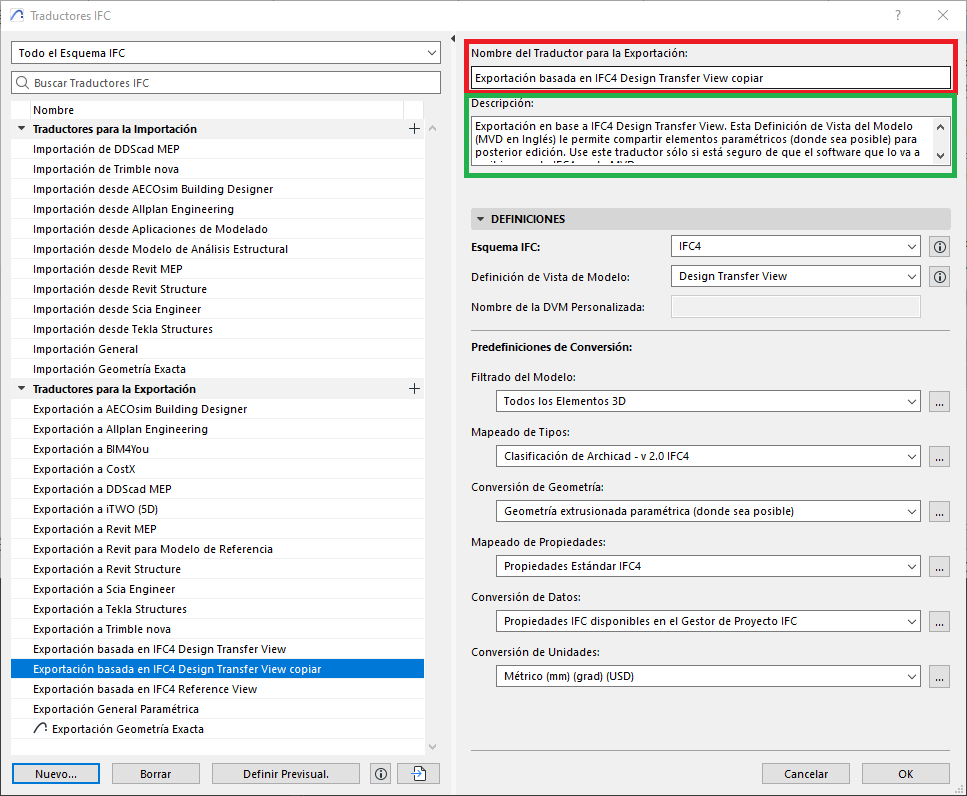

Selecciona el traductor duplicado, y le asignas un nuevo Nombre (rojo), y Descripción (Verde) breve.

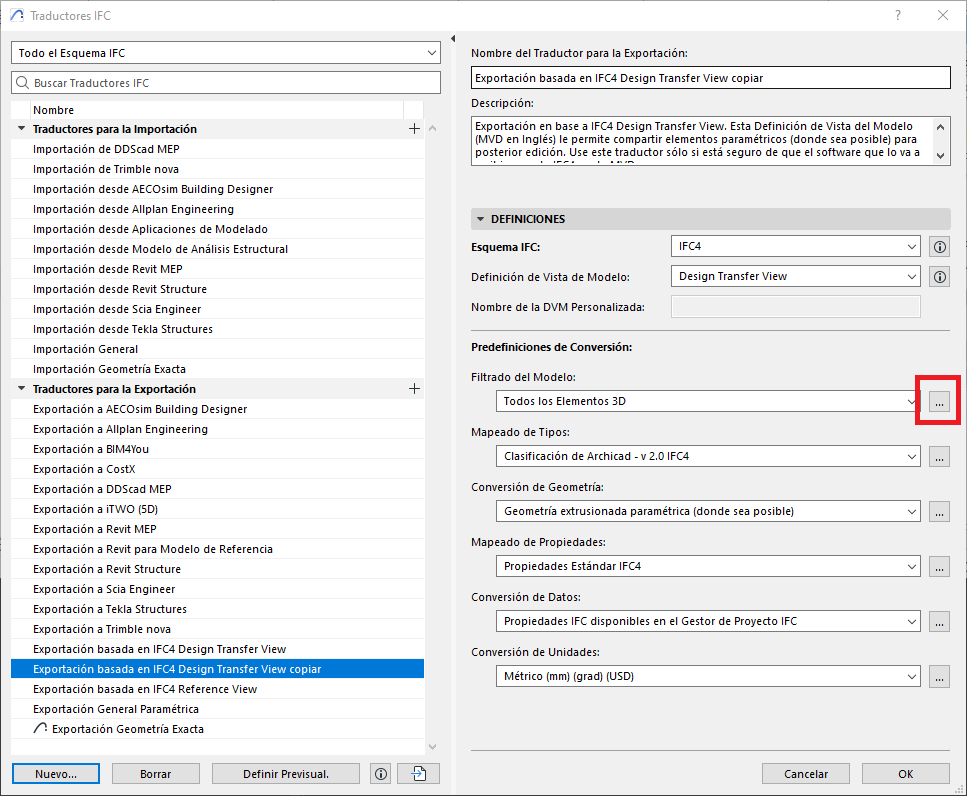

Haz clic sobre los tres puntos en Filtrado de Modelo.

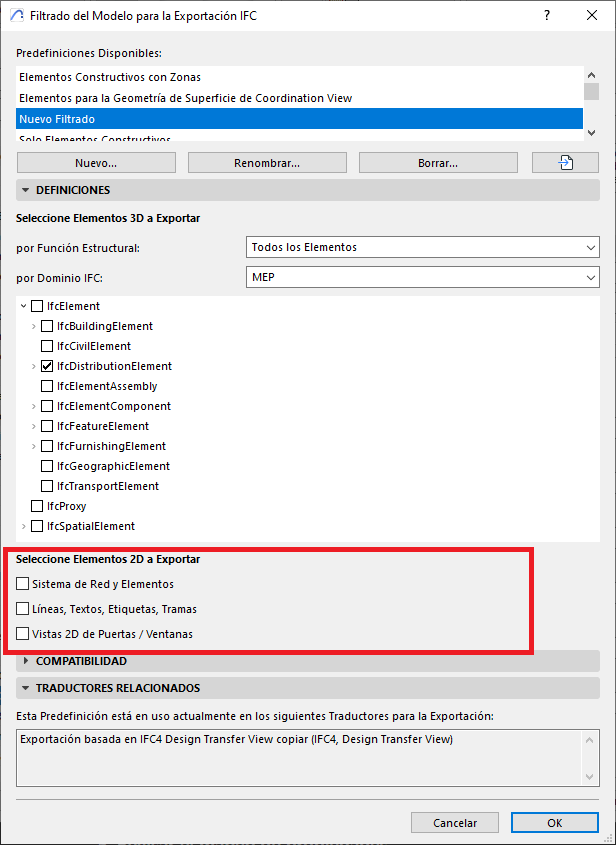

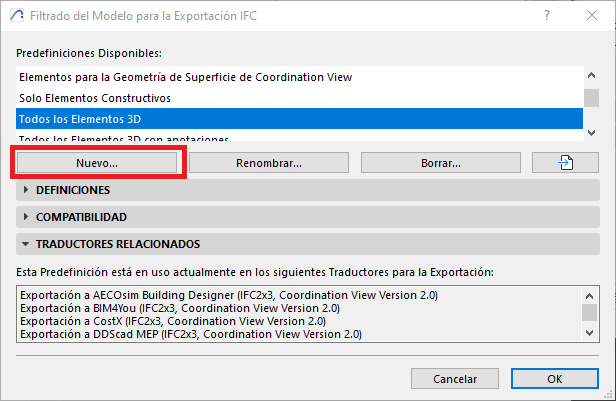

En la ventana de dialogo de "Filtrado de Modelo para Exportación IFC", selecciona un tipo de filtro para crear un duplicado haciendo clic sobre Nuevo...

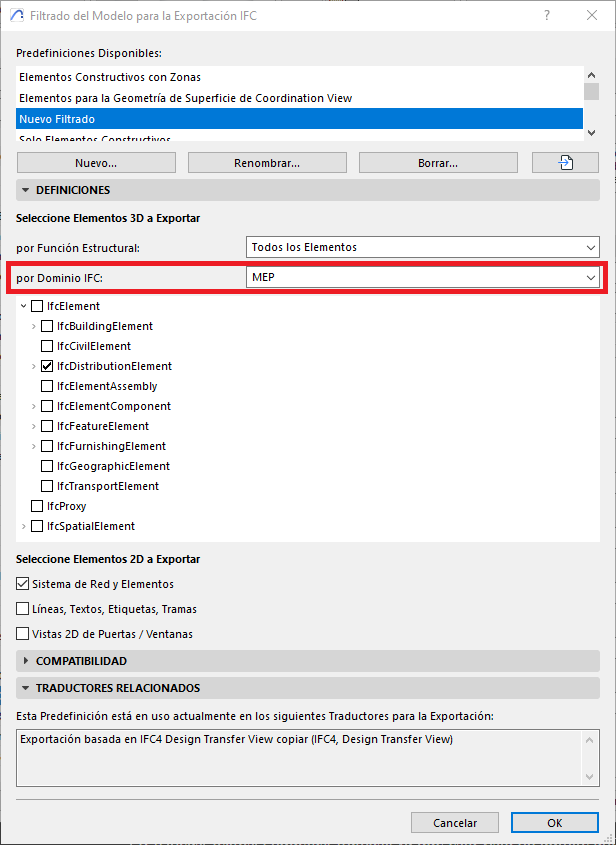

Active Por Dominio IFC y seleccione MEP para limitar la exportación a elementos del dominio de las instalaciones MEP.
Desactive Líneas, Textos, Etiquetas, Tramas para evitar IfcAnnotation. Tambien desactive Sistema de Ejes y Elementos (se exportarán como IfcGrid).
Guarda los cambios haciendo clic sobre OK.

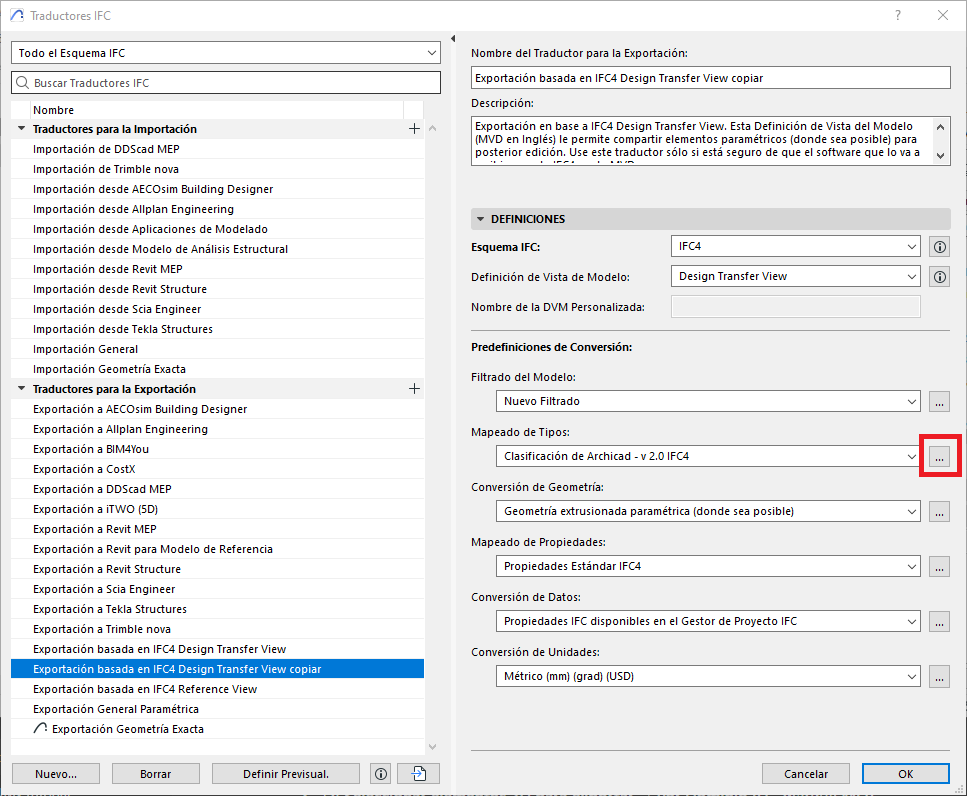

En la ventana de dialogo de Traductores IFC, haz clic sobre los tres puntos en Mapeado de Tipos

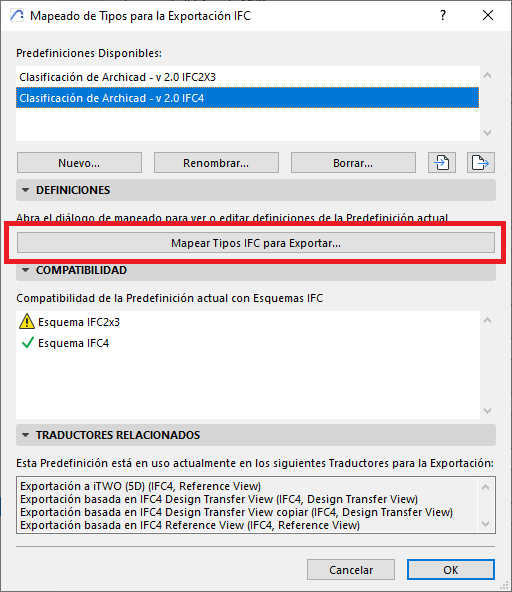

Haz clic sobre Mapear Tipos IFC para Exportar...
En la ventana de dialogo de Mapear Tipos IFC para Exportar, Compruebe que las herramientas MEP se mapean a las entidades IFC correctas (por ejemplo, IfcFlowSegment, IfcFlowFitting, IfcFlowTerminal). Al terminar haz clic ok hasta volver a la ventana de dialogo de Traductores IFC.

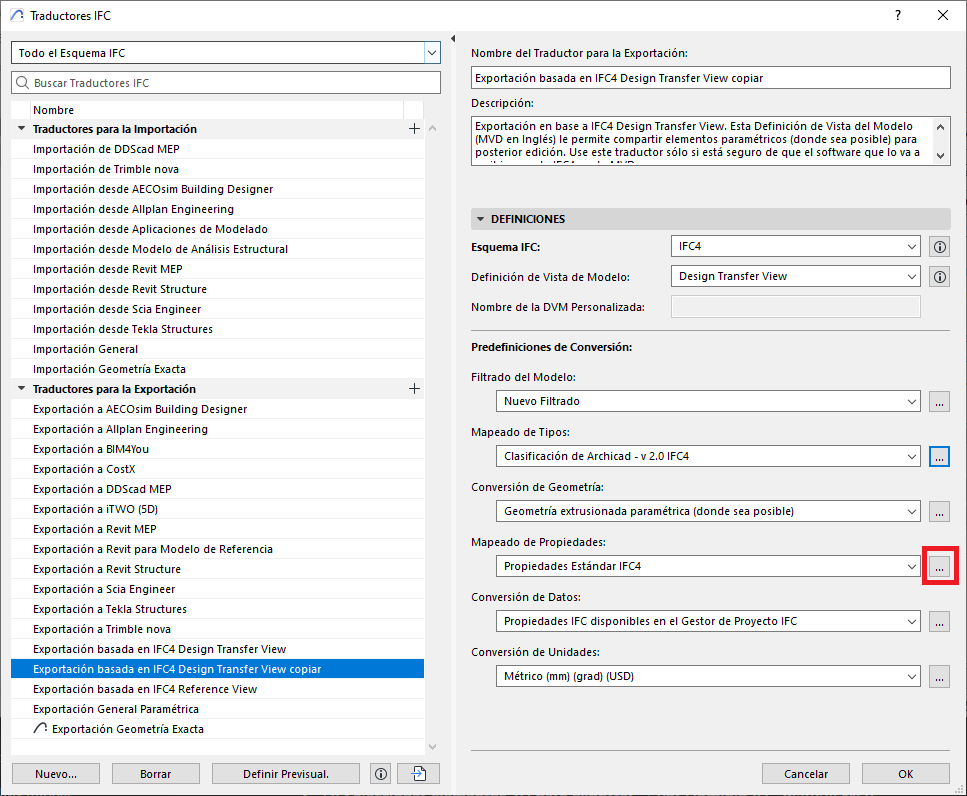

Haz clic sobre los tres puntos de Mapeado de Propiedades.
Haz clic sobre Mapear Propiedades IFC para Exportar

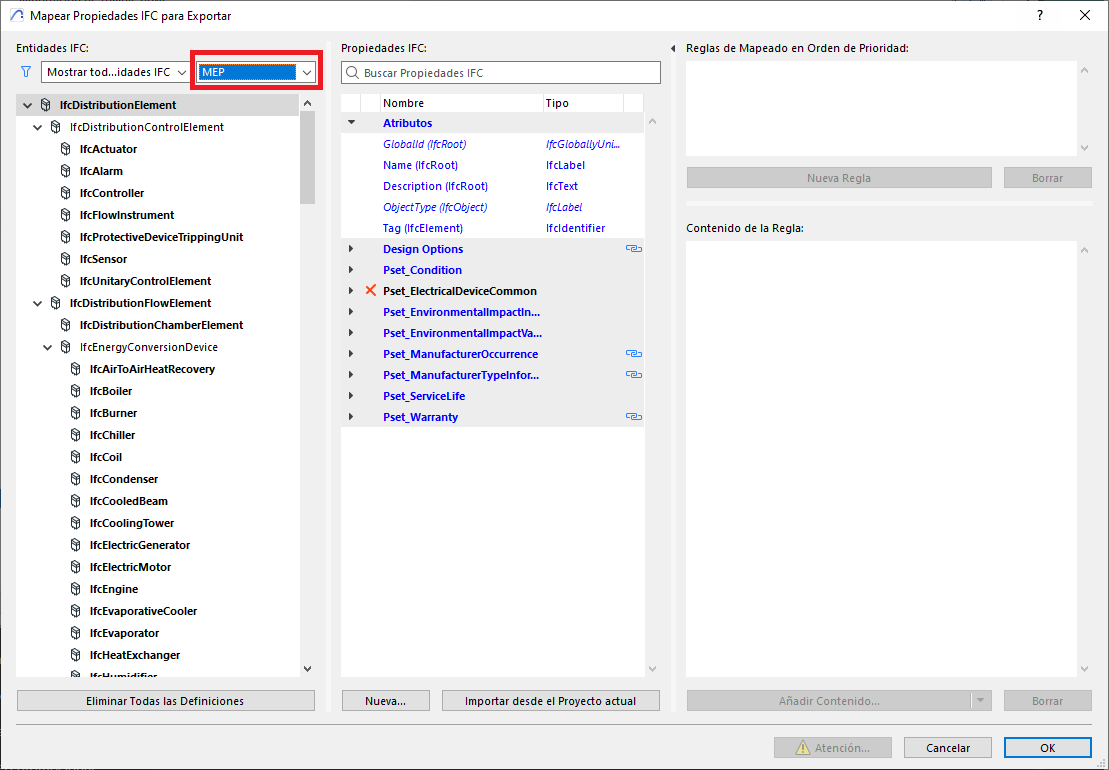

En la ventana de dialogo de Mapear Propiedades IFC para Exportar, filtra los elementos IFC por MEP, y confirme que los conjuntos de propiedades necesarios (Psets) están incluidos. Al terminar haz clic sobre OK.

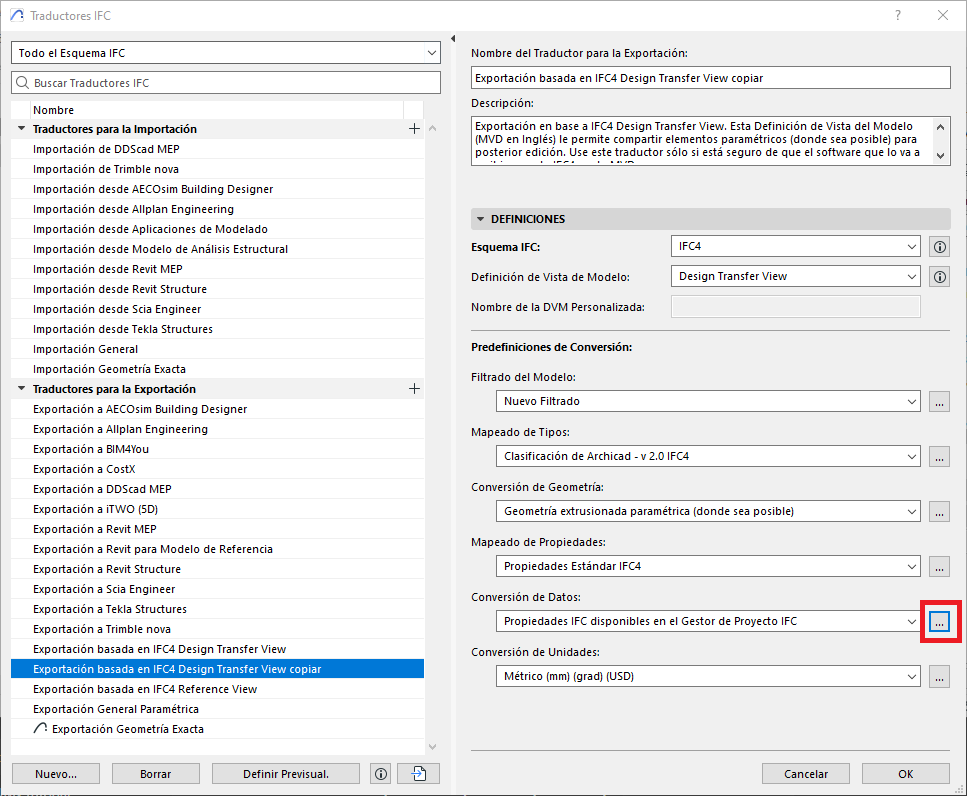

En la ventana de dialogo de Traductores IFC, haz clic sobre los tres puntos de Conversion de Datos.

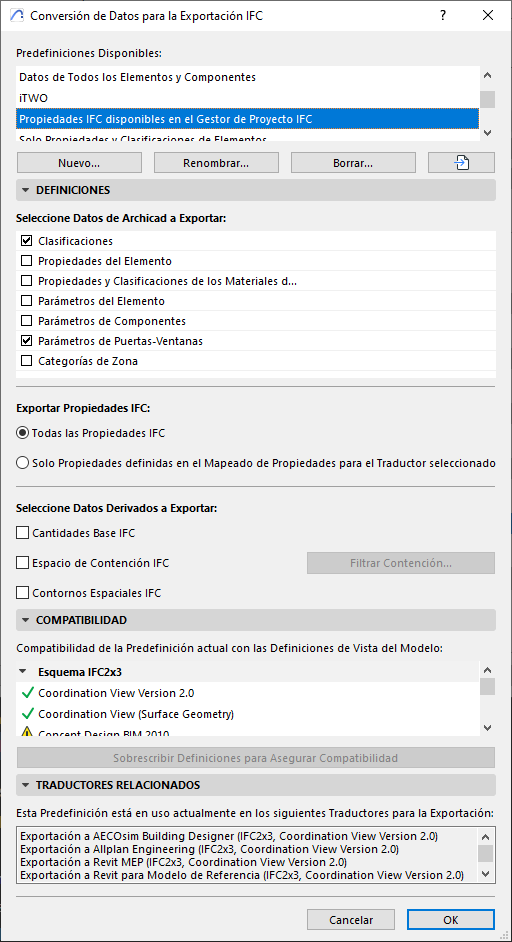

En la ventana de dialogo de Conversion de Datos para la Exportación IFC, active solo lo que el destinatario necesita:
1. Clasificaciones
2. Propiedades de elemento (todas o visibles)
3. Cantidades base IFC
4. Propiedades de materiales si son relevantes
Al terminar haz clic sobre Ok, y guarda el nuevo traductor IFC.

Paso 2: Preparar la Vista de Exportación

Activa la vista desde la que exportarás (Planta o 3D) y ajusta capas, filtros de rehabilitación etc.
(Opcional) Selecciona manualmente los elementos si usarás Solo elementos seleccionados.

Paso 3: Guardar Como IFC

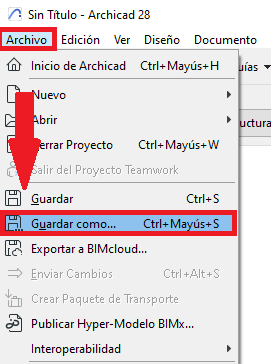

Ir a Archivo > Guardar como…

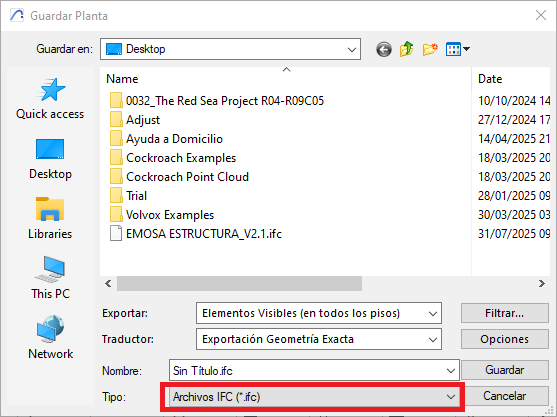

En la ventana de dialogo de Guardar Planta, elige Archivo IFC (*.ifc).
Confirma el traductor configurado.
En Exportar, selecciona:
1. Elementos visibles en todos los pisos o
2. Todo el proyecto
  Recomendamos estas opciones junto con el filtrado de elementos MEP.
Pulsa Filtrar… para agrupar y refinar por Tipo IFC, Planta, Capa o Propietario, y aplicar filtros por Dominio IFC o Función estructural.
Define la ubicación donde quieres guardar el archivo IFC y haz clic sobre Guardar para guardar el archivo.

Exportación desde el Publicador
El Publicador siempre exporta Elementos visibles, así que prepara las vistas según este criterio.

Validación Post-Exportación

Abra el IFC en un visor compatible para :

Solo hay elementos MEP.
Que los Psets y propiedades necesarios están presentes.
Asegurar de que el conjunto exportado coincide con el modo de exportación elegido, o el acordado.

Consejo Profesional

Crea traductores dedicados para cada escenario de intercambio: por ejemplo, IFC4 RV — Arquitectura (sin 2D) y IFC2x3 — Coordinación (con ejes y anotaciones). Esto estandariza entregas y reduce errores.
Siempre revisa el archivo IFC en un visor IFC para asegurar que el IFC cumple con la expectativas. Para ello puedes utilizar este visor gratuito: DDScad Viewer.
Documente en la entrega el esquema IFC, el filtro aplicado y los Psets incluidos.
Use el Publicador de Archicad para automatizar exportaciones recurrentes y minimizar errores.

Con este flujo de trabajo, podrá entregar modelos IFC MEP precisos, optimizados y alineados con las necesidades del destinatario, facilitando la coordinación y reduciendo el tiempo invertido en limpiezas posteriores.
