¿Cuáles son las nuevas funciones de Archicad 28? – Diseñador MEP

Archicad 28 introduce varias funciones nuevas en su Diseñador MEP (Diseño Mecánico, Eléctrico y de Saneamiento), mejorando la precisión, eficiencia y facilidad de uso del diseño MEP. A continuación, se presenta una descripción detallada de estas nuevas características:

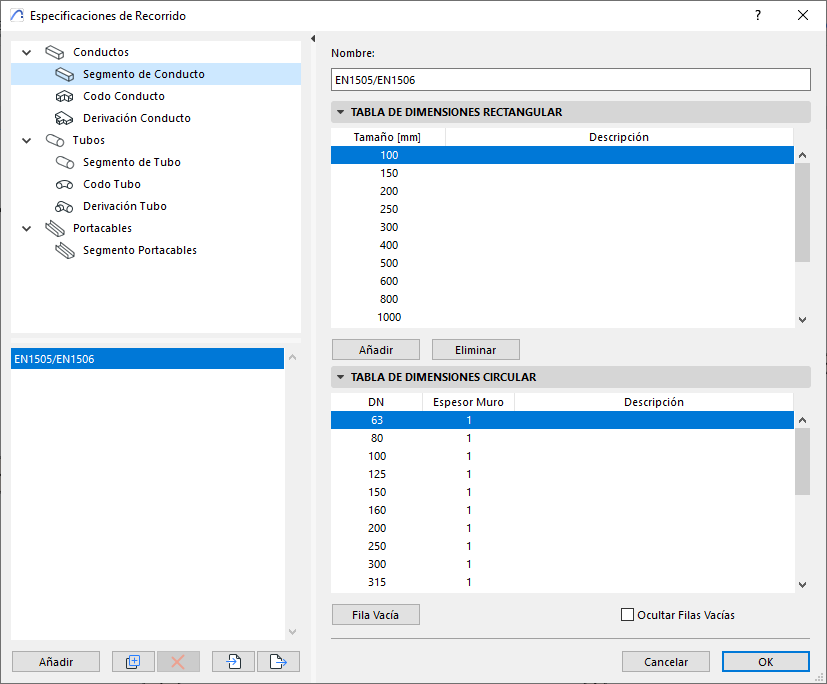

1. Especificaciones de Recorrido

Archicad 28 se asegura que los tamaños de los elementos del modelo MEP sean consistentes con los productos disponibles en el mercado. Esto se logra mediante las siguientes mejoras:

• Conjuntos de datos de dimensiones de referencia: Los usuarios pueden configurar conjuntos de datos de dimensiones de referencia para conductos y tuberías.

• Tablas de dimensiones: Creación de tablas de dimensiones para segmentos, codos y ramas que coincidan con las dimensiones requeridas de los elementos MEP.

• Especificaciones detalladas de segmentos: Incluye especificaciones detalladas de segmentos como diámetro DN, diámetro INR y descripciones detalladas.

• Opciones de configuración: Ofrece opciones de configuración para curvas predefinidas en ramas como elementos en T.



2. Navegador del Sistema MEP

El navegador del Sistema MEP en Archicad 28 proporciona una visión en tiempo real del estado de los sistemas de ventilación actuales, con las siguientes capacidades:

• Monitoreo de velocidad: Monitorea los valores de velocidad para controlar la emisión de sonido y reducir los costos de construcción.

• Cálculos de flujo de aire: Realiza cálculos de flujo de aire y velocidad para cada ruta en el sistema basado en las dimensiones del modelo.

• Redimensionamiento de recorrido: Permite redimensionar recorridos o sistemas completos según parámetros definidos por el usuario, como dimensión y velocidad.

• Ajuste de los segmentos de conductos: Permite ajustar el tamaño de cualquier segmento de conducto dentro del modelo o del navegador del sistema MEP sin cambiar al modo de edición.

3. Precisión de Conexiones

Para asegurar la precisión de los cálculos de flujo de aire, Archicad 28 introduce la siguiente característica:

• Conexión MEP Abierta: Para activar la conexión MEP abierta haz clic haz clic en menú Ver > Opciones de Visualización > Conexiones MEP Abiertas. Esta función resalta cualquier error de conexión en el diseño, permitiendo una detección y corrección rápida.

4. Proceso de Modelado

El proceso de modelado en Archicad 28 es ahora más preciso e intuitivo, con las siguientes mejoras:

• Entrada y edición en múltiples Vistas: Los usuarios pueden ingresar y editar sistemas MEP no solo en vista de planta, sino también en vistas de sección y elevación.

• Modelado de recorrido flexible: Ofrece alineación y compensación personalizables para cada segmento según los requisitos específicos.

• Realineación de la línea de referencia del recorrido: Permite realinear la línea de referencia del recorrido al punto inferior para una colocación perfecta al posicionar conductos más cerca de las losas.

Estas mejoras en el Diseñador MEP de Archicad 28 lo convierten en una herramienta poderosa para diseñar y gestionar sistemas MEP, proporcionando a los usuarios un mayor control, precisión y eficiencia en sus proyectos.
