¿Cuáles son las nuevas funciones de Archicad 28? Guías de Distancia Avanzadas

Tiempo de lectura: 5 min.

Archicad 28 introduce la función de Guías de Distancia Avanzadas, diseñada para mejorar la precisión y facilidad de uso al colocar o reposicionar elementos en tu proyecto. Aquí tienes un vistazo detallado a las nuevas funciones:

Medición dinámica de distancias

La función de Guías de Distancia muestra distancias dinámicas desde los elementos circundantes, guiándote al colocar nuevos elementos o reposicionar los existentes. Esto asegura una colocación y alineación precisas dentro de tu proyecto.

Activación y Visibilidad

Sigue los pasos a continuación para activar y desactivar las Guías de Distancia:

1. Haz clic en el menú Guías

2. Activa o desactiva la opción Guías de Distancia.



Medición Basada en Jerarquía

Esta función está disponible en las vistas de planta, y la función se aplica a los elementos en un orden jerárquico:

1.Ejes estructurales > 2.Paredes > 3.Vigas > 4.Pilares > 5.Objetos > 6.Puertas > 7.Ventanas

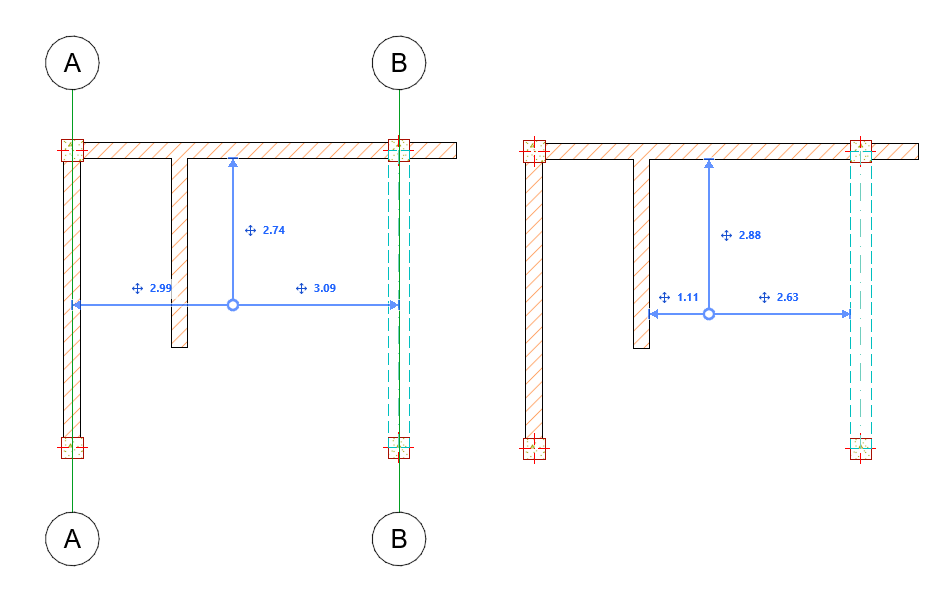

Cuando se selecciona un elemento del modelo, las guías de distancia aparecen y miden la distancia al elemento superior en la jerarquía (por ejemplo, ejes estructurales). Si haces zoom y el eje estructural queda fuera del área ampliada, la Guía mide la distancia al siguiente elemento en la jerarquía (por ejemplo, paredes).

Combinación de Capas y Zoom

Cambiar la Combinación de Capas o hacer Zoom afecta a los elementos que las Guías de Distancia miden. Esto permite mediciones de distancia flexibles y sensibles al contexto.

Ajuste Manual

Puedes modificar manualmente el punto de referencia de la Guía de Distancia:

1. Haz clic en la punta de flecha de la Guía de Distancia.

2. Arrástrala hasta tu punto de medición deseado.

Esto proporciona flexibilidad para ajustar la guía incluso si se ajusta automáticamente a los elementos.

Línea de Proyección

Usa la línea de proyección para medir la posición de los elementos perpendicularmente al elemento seleccionado. Esta función mejora la precisión en la colocación de elementos.

Opciones de Referencia

En el menú de Guías, debajo de la opción "Mostrar y Ocultar Guías de Distancia", puedes elegir entre:

• Línea de Referencia

• Dos Bordes

La guía de distancia se ajusta automáticamente según la opción seleccionada, proporcionando referencias de medición adaptadas.

Dimensiones Editables

La dimensión que aparece con la Guía de Distancia es editable:

1. Haz clic en la dimensión.

2. Escribe el valor.

3. Presiona enter para confirmar.

El elemento seleccionado se moverá según el valor ingresado, permitiendo ajustes precisos.

Funcionalidad de la Tecla Tab

Al colocar elementos, usa la tecla tab para saltar de una dimensión a la siguiente. Esto facilita ajustes rápidos y eficientes durante el proceso de colocación.

Ajustes Perpendiculares y Longitudinales

Al editar paredes y vigas:

• Guía de Distancia Perpendicular: Cambia la posición del elemento, similar a otras herramientas.

• Guía de Distancia Longitudinal: Estira o encoge la pared o viga, proporcionando ajustes lógicos a la longitud del elemento.

Estas nuevas funciones en las Guías de Distancia Avanzadas de Archicad 28 mejoran la experiencia de modelado, ofreciendo mayor control y flexibilidad en la colocación y ajuste de elementos.
