Conceptos básicos de Archicad - Pisos en Archicad

Tiempo de lectura: 5 min.

En Archicad, los Pisos representan las divisiones verticales de un proyecto arquitectónico. Imagina los pisos como los diferentes niveles de un edificio, que se extienden desde un forjado de acabados al siguiente. Estos Pisos son fundamentales para la organización y visualización del proyecto, permitiendo ver las estructuras en secciones, alzados y en 3D.

Ajuste de Definiciones de Pisos

Para ajustar las definiciones de los pisos en Archicad, tienes dos métodos principales:

1. Menú Diseño:

   • Navega hasta el Menú Diseño > Definiciones de Pisos.





2. Navegador:

   • En el Navegador, ubicado a la derecha de la interfaz, haz clic derecho en cualquier piso.

   • Selecciona Definiciones de Pisos en el menú contextual.



Inserción y Eliminación de Pisos

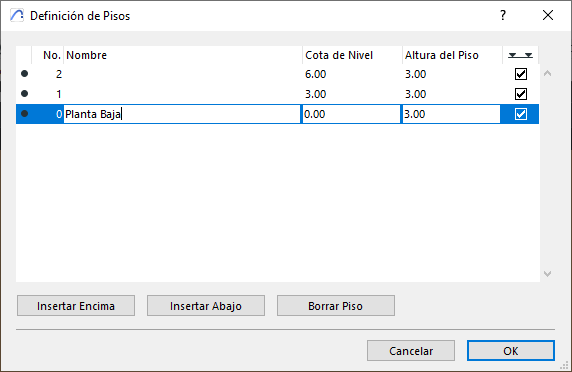

Dentro del diálogo de Definiciones de Pisos, puedes gestionar los pisos de tu proyecto de manera sencilla:

• Insertar Pisos:

  • Selecciona un piso existente.

  • Usa las opciones Insertar Encima o Insertar Abajo para crear nuevos pisos sobre o debajo del seleccionado.

• Eliminar Pisos:

  • Selecciona el piso que deseas eliminar.

  • Haz clic en Borrar Piso.



Vinculación de Elementos Verticales

Una característica útil de Archicad es la capacidad de vincular elementos verticales, como los muros, directamente a los Pisos (ver foto). Esto significa que la altura de los muros puede ajustarse automáticamente al modificar la altura del piso correspondiente. Esta funcionalidad asegura que los cambios en la estructura del edificio se reflejen de manera coherente en todos los elementos vinculados.

Consejos para Nuevos Usuarios

• Experimenta: No dudes en experimentar con la inserción y eliminación de Pisos para familiarizarte con su funcionamiento.

• Visualiza: Utiliza las vistas en secciones, alzados y 3D para entender mejor cómo se estructuran los Pisos en tu proyecto.

• Ajusta: Aprovecha la flexibilidad de Archicad para ajustar las alturas y definiciones de los Pisos según las necesidades específicas de tu diseño.



Conclusión

Los Pisos son una parte esencial de la organización y diseño en Archicad. Comprender cómo ajustar, insertar y eliminar pisos, así como vincular elementos verticales, te permitirá manejar tus proyectos de manera más eficiente y precisa. ¡Anímate a explorar y dominar estas herramientas básicas para sacar el máximo provecho de Archicad!
