Abrir archivos DWG/DXF en Archicad es un proceso sencillo que permite a los usuarios trabajar o consultar archivo provenientes de programas CAD. Si necesitas visualizar o editar estos archivos directamente en Archicad, puedes hacerlo siguiendo estos pasos básicos.
Pasos para abrir un archivo DWG/DXF en Archicad
- Abre Archicad.

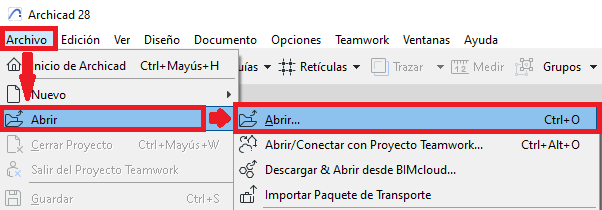

- Ve a: Archivo > Abrir > Abrir...

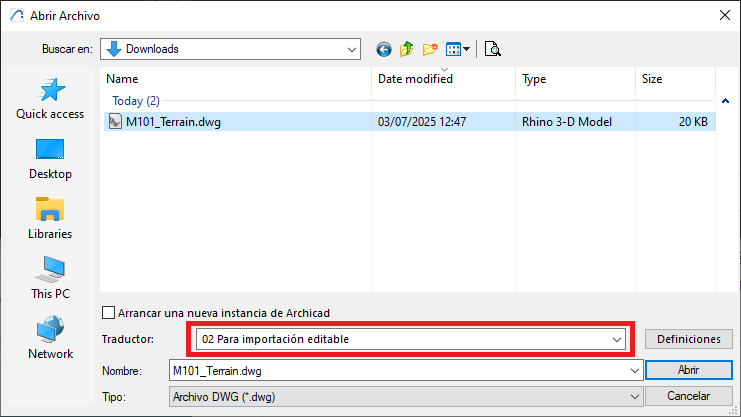

- Se abrirá el cuadro de diálogo Abrir Archivo. Navega hasta la ubicación del archivo DWG/DXF que deseas abrir.
- Selecciona el archivo DWG/DXF.
- En Traductor. Selecciona el Traductor DXF/DWG adecuado.
- Haz clic en Abrir.

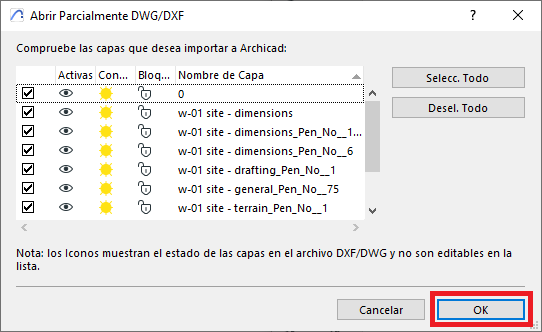

- Se te va abrir el cuadro de dialogo de Abrir Parcialmente DWG/DXF donde tendrás que seleccionar las capas que deseas importar (abrirlas) en Archicad, y al terminar haz clic sobre OK.

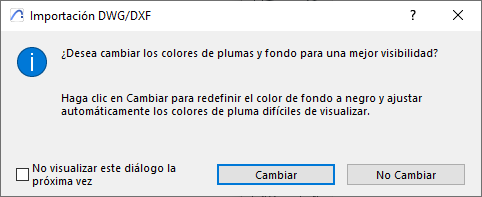

- Se te va a abrir el cuadro de dialog de Importación DWG/DXF, con el mensaje de que si quiere cambiar el color de fondo de la area de trabajo de Archicad y las plumas de las capas/elementos para que se asemejo a la configuración estándar del aspecto visual de los programas CAD. Selecciona
Cambiar: si quiere que aspecto visual de la area de trabajo se asemeja a los programas CAD.
No Cambiar: para mantener el aspecto visual de la area de trabajo de Archicad.
Consideraciones adicionales
- Este método abre el archivo como un dibujo o plano dentro de Archicad.
- Aunque el archivo DXF/DWG tenga elementos modelados en 3D, este método lo visualizara como 2D.
- No es necesario configurar opciones avanzadas si solo deseas visualizar el contenido del archivo.
- Si necesitas ajustar la visibilidad de capas o realizar una conversión más personalizada, puedes explorar las opciones de traducción disponibles en el menú de interoperabilidad
Este procedimiento es ideal para usuarios que buscan una forma rápida y directa de abrir archivos DWG/DXF sin complicaciones técnicas adicionales.
