¿Cómo Exportar e Importar las Configuraciones de los Traductores DXF-DWG en Archicad?

Tiempo de lectura: 3 min.

Cuando trabajas con archivos DWG o DXF en Archicad, los traductores DXF-DWG son esenciales para asegurar que la información se transfiera correctamente entre Archicad y otros programas CAD. Exportar e importar estas configuraciones puede ser útil para compartirlas con los colaboradores de los proyectos o mantener una copia de seguridad personalizada.

¿Qué son los Traductores DXF-DWG?

Los traductores DXF-DWG son conjuntos de configuraciones que definen cómo Archicad debe importar y exportar archivos en formato DXF o DWG. Incluyen reglas sobre Capas, Tipos de Línea, Unidades, Fuentes, y más.

¿Cómo exportar una configuración de traducción DXF-DWG?

• Método 1: Desde la interfaz de Archicad
  1. Ve a: Archivo > Interoperabilidad > DXF-DWG > Definiciones de Traducción DXF-DWG.

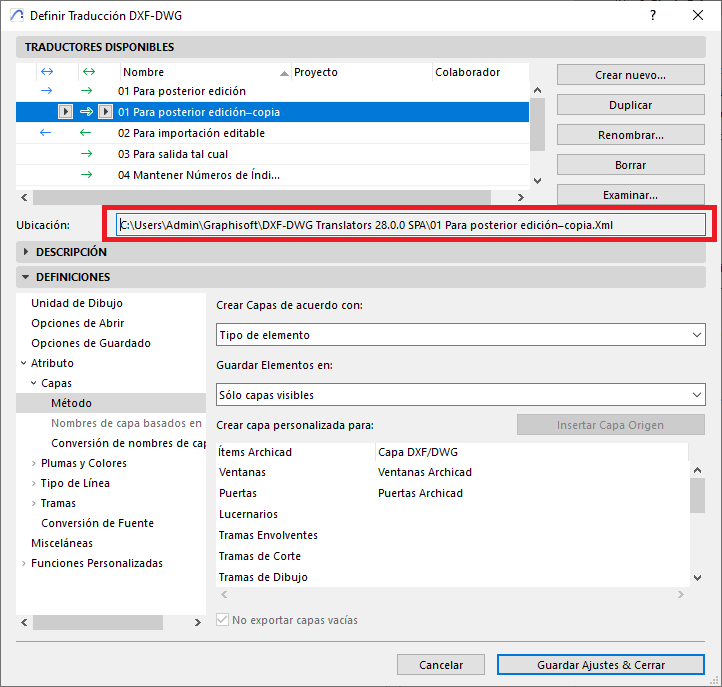

  2. En la ventana de dialogo de Definir Traducción DXF-DWG, selecciona la ruta de ubicación de los traductores DXF-DWG que aparece en la parte inferior del cuadro de diálogo.




  3. Pega esa ruta en el explorador de archivos de tu sistema operativo.
  4. Localiza el archivo .XML con el nombre del traductor y cópialo o guárdalo donde desees.


• Método 2: Desde la ventana de dialogo de Definir Traducción DXF-DWG
  1. Ve a: Archivo > Interoperabilidad > DXF-DWG > Definiciones de Traducción DXF-DWG.

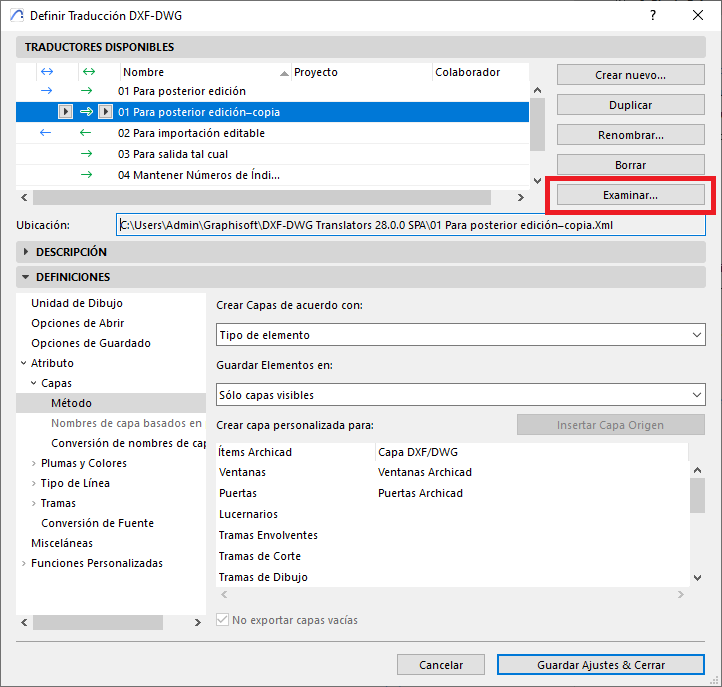

  2. En la ventana de dialogo de Definir Traducción DXF-DWG, haz clic en Examinar...




  3. Se abrirá la carpeta donde la configuración del traductor DXF-DWG este ubicado.
  4. Copia el archivo .XML correspondiente a la ubicación que deseas.

¿Cómo importar una configuración de traducción DXF-DWG?

1. Ve a: Archivo > Interoperabilidad > DXF-DWG > Definiciones de Traducción DXF-DWG.

2. Haz clic en Examinar...





3. Navega hasta la ubicación donde guardaste el archivo .XML del traductor.

4. Selecciónalo y haz clic en Abrir.

5. El traductor aparecerá ahora en la lista de disponibles en Archicad.

Recomendaciones Importantes

• Es de buenas practicas no modificar los traductores predeterminados de Archicad. En su lugar, crea una copia y trabaja sobre ella.

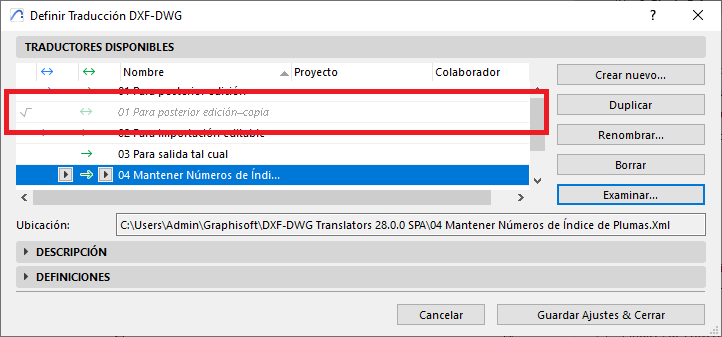

• Si eliminas un archivo .XML directamente desde el sistema, Archicad lo mostrará en gris, indicando que ya no está disponible (ver foto).





• Archicad no guarda automáticamente los traductores DXF-DWG importados en la carpeta por defecto, así que asegúrate de moverlos manualmente si es necesario.
