Un archivo PDF puede ser útil como base de trabajo en Archicad cuando no dispones del archivo original en un formato editable. Puedes insertarlo como referencia visual y, si el PDF contiene información vectorial, también convertirlo en elementos 2D para trabajar con mayor precisión.
Cómo importar un PDF para usarlo como referencia en Archicad

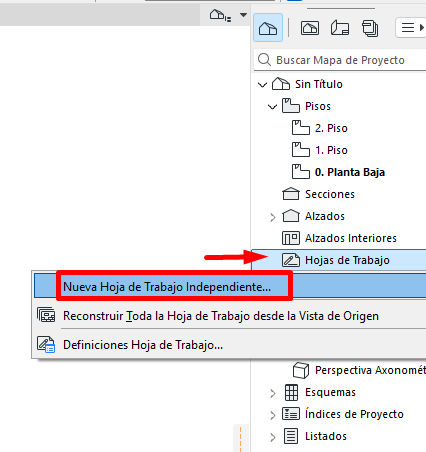

Paso 1 - Crear una hoja de trabajo nueva
Crea una Hoja de Trabajo nueva en Archicad para colocar ahí el PDF.
Esto te permitirá trabajar de forma más ordenada y evitará mezclar el contenido importado con otras vistas del proyecto.
Paso 2 - Insertar el PDF
Puedes insertar el PDF de dos formas:
- Arrastrando el archivo directamente sobre la hoja de trabajo.
- Utilizando la herramienta Dibujo, si prefieres colocarlo mediante una herramienta específica dentro del proyecto.
En ambos casos, Archicad lo insertará como un dibujo dentro de esa vista. En este punto, ya puedes utilizarlo como referencia visual, pero todavía no como geometría 2D editable.
Qué debes tener en cuenta al usarlo como referencia
Un PDF insertado en Archicad no se convierte automáticamente en líneas del proyecto.
Eso significa que:
- puede servirte como base visual;
- puedes dibujar encima manualmente;
- pero no siempre permitirá usar rastreo de intersecciones o puntos de coacción sobre su contenido.
Importante: Mientras el PDF siga insertado como dibujo, Archicad lo tratará como una referencia colocada, no como geometría 2D editable. Por eso no podrás utilizar sus líneas como base precisa del mismo modo que con líneas nativas del proyecto.
Cómo convertir el PDF en una referencia más útil
Si el PDF contiene información vectorial, puedes convertirlo en elementos 2D editables para trabajar con más precisión.

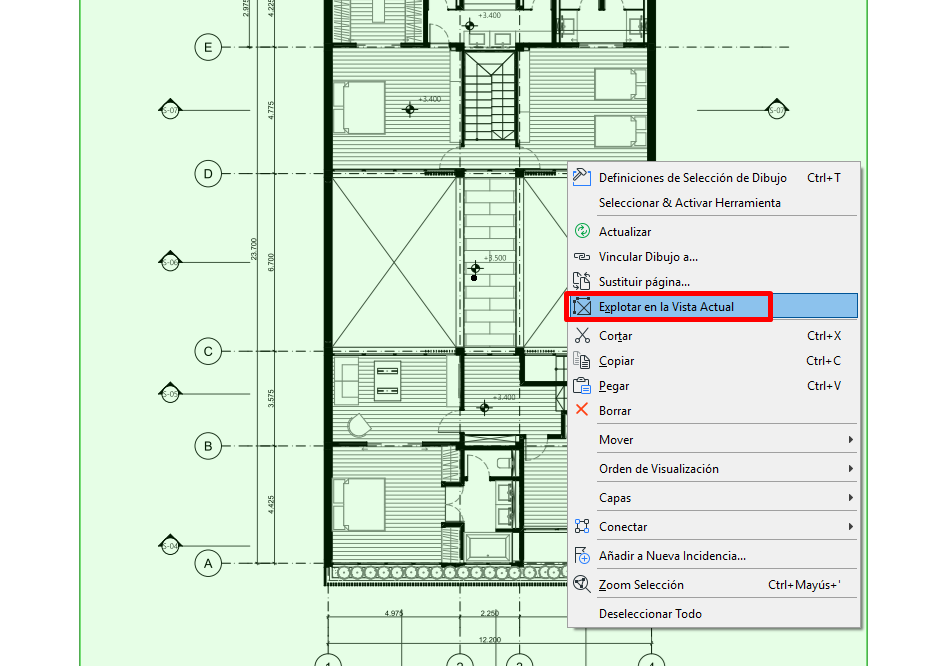

Paso 3 - Explotar el PDF en la vista actual
- Con el PDF seleccionado, haz clic derecho sobre el dibujo.
Selecciona Explotar en la Vista Actual.
Este comando permite convertir el contenido del PDF en elementos 2D dentro de la vista actual, siempre que el archivo tenga información vectorial aprovechable.

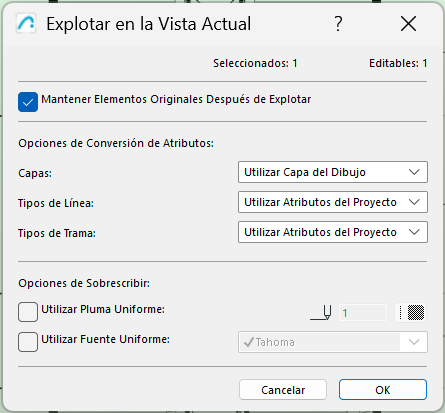

Paso 4 - Confirmar las opciones del cuadro de diálogo
Cuando aparezca el cuadro de diálogo Explotar en la Vista Actual, revisa las opciones disponibles y pulsa OK.
Una vez completado el proceso, Archicad generará elementos 2D a partir del contenido del PDF.

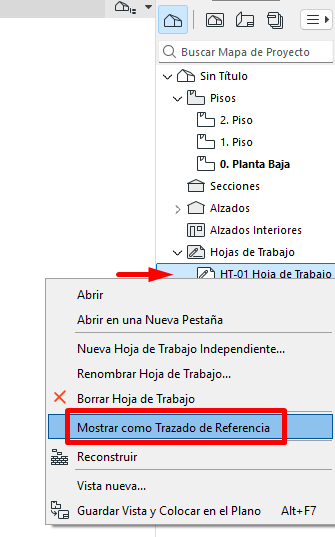

Paso 5 - Utilizar el resultado como base de dibujo
Para utilizarlo como apoyo visual mientras trabajas en otras vistas, activa la Hoja de Trabajo como Trazado de Referencia.
Si el PDF se ha explotado correctamente y contiene información vectorial, su contenido podrá servirte también como base de dibujo más precisa.
Cuándo funciona bien este proceso
Este flujo funciona mejor cuando el PDF es vectorial, es decir, cuando procede de un archivo técnico exportado digitalmente.
Suele ser útil en casos como:
- planos recibidos en PDF sin DWG disponible;
- detalles constructivos;
- documentación de terceros;
- referencias 2D para redibujar o ajustar información.
Cuándo puede no funcionar como esperas
El PDF es un escaneado
Si el archivo PDF contiene solo una imagen escaneada, Archicad no podrá convertirlo en líneas útiles.
En ese caso, podrá servir como referencia visual, pero no como base geométrica precisa.
El PDF genera una geometría sucia o fragmentada
Algunos PDFs vectoriales están mal exportados o contienen demasiados fragmentos. Aunque puedan explotarse, luego requieren limpieza manual.
