Cuando un proyecto utiliza módulos vinculados repetidos —por ejemplo, viviendas tipo, habitaciones, apartamentos o unidades modulares— es posible definir las zonas dentro del propio módulo y mantener una única definición del mismo.
Para poder distinguir posteriormente las zonas correspondientes a cada instancia del módulo dentro de los esquemas o cuadros de superficies, puedes asignar un Master ID diferente a cada instancia del módulo vinculado en el archivo principal.
Cómo identificar las zonas de cada módulo vinculado
El Master ID permite añadir un identificador específico a cada instancia de un módulo vinculado. Este identificador puede utilizarse posteriormente en los esquemas para diferenciar las zonas pertenecientes a cada vivienda, planta, portal u otra unidad repetida del proyecto.
Importante: Las zonas pueden permanecer definidas dentro del módulo vinculado. No es necesario duplicar el módulo ni modificar individualmente las zonas para cada instancia.

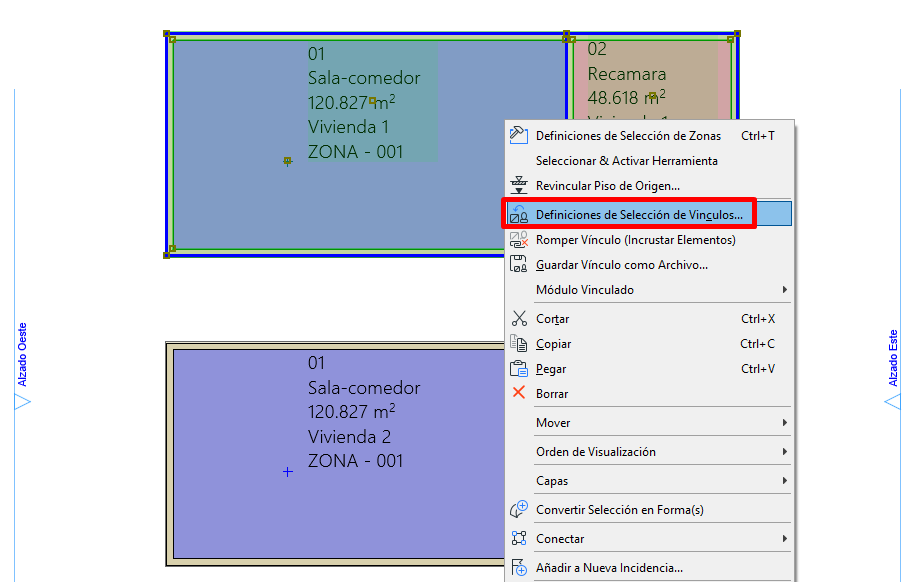

Paso 1 - Seleccionar el módulo vinculado
- En el archivo principal de Archicad, selecciona la instancia del módulo vinculado que quieres identificar.
- Haz clic con el botón derecho del ratón sobre el módulo.
Selecciona Definición de selección de vínculos.

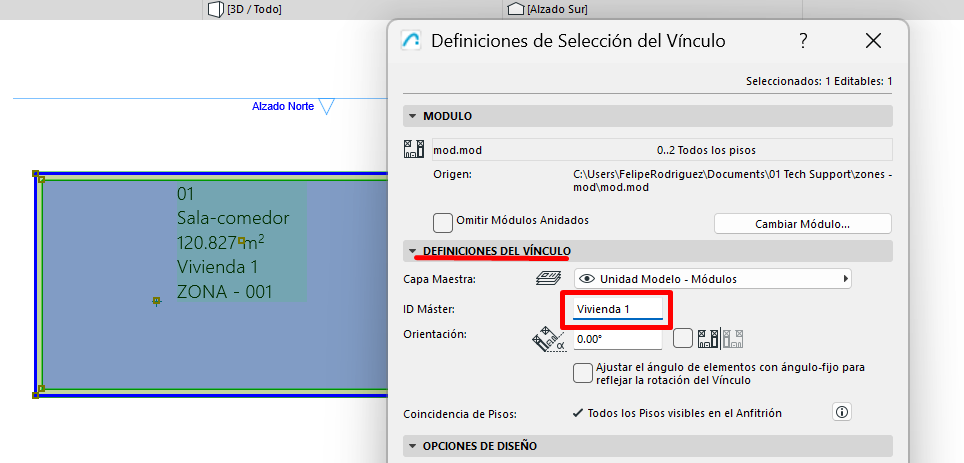

Paso 2 - Asignar un Master ID
- Dentro de la configuración del vínculo, accede a la pestaña Definiciones del vínculo.
- Localiza el campo Master ID.
Introduce un identificador único para esa instancia del módulo.
Por ejemplo, puedes utilizar identificadores como:
- Vivienda 01
- Vivienda 02
- Portal A - Vivienda 03
- Planta 02 - Vivienda B
Nota: Es recomendable establecer una nomenclatura coherente para los Master ID antes de asignarlos. Puedes utilizar información como vivienda, portal, planta o cualquier combinación que permita identificar claramente cada instancia.
Paso 3 - Repetir el proceso para cada instancia
Repite el procedimiento para cada instancia del módulo vinculado y asigna un Master ID diferente a cada una.
Por ejemplo:
- Módulo vinculado 1 → Vivienda 01
- Módulo vinculado 2 → Vivienda 02
- Módulo vinculado 3 → Vivienda 03
De esta forma puedes seguir utilizando una única definición del módulo y de sus zonas, mientras que cada instancia queda identificada individualmente dentro del archivo principal.

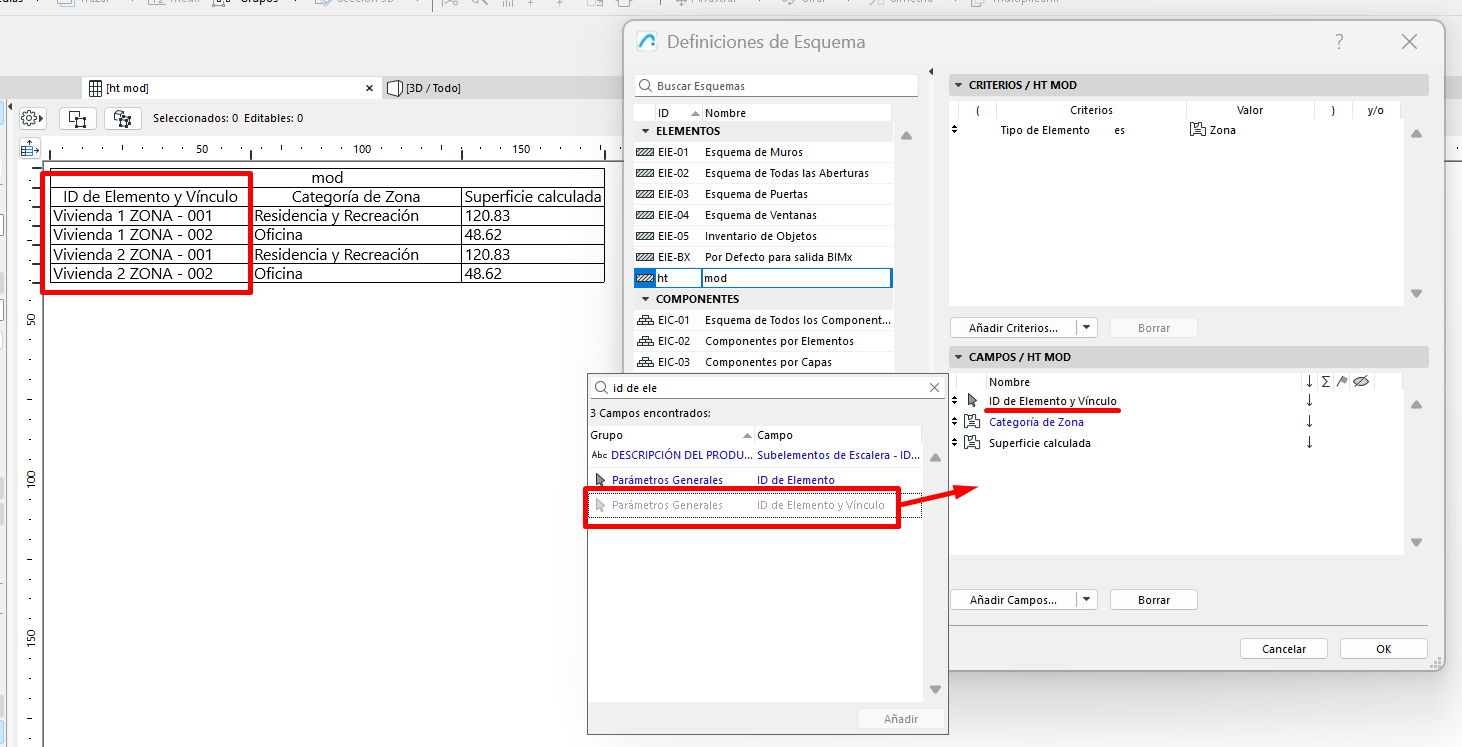

Paso 4 - Mostrar la identificación en el esquema de zonas
- Abre o crea el esquema de zonas correspondiente.
- Accede a los criterios y campos del esquema.
Añade el campo ID de Elemento y Vínculo.
Este campo permite mostrar conjuntamente la identificación de la zona y la identificación asociada al módulo vinculado, facilitando la diferenciación de zonas procedentes de distintas instancias del mismo módulo.
Ejemplo: Si una zona dentro del módulo tiene el ID Z01 y cada instancia dispone de un Master ID diferente, el esquema permitirá distinguir esa misma zona según la instancia del módulo a la que pertenece.
Metodología recomendada
Para proyectos con un número elevado de módulos repetidos, recomendamos:
- Mantener una única definición del módulo vinculado siempre que las viviendas o unidades sean equivalentes.
- Definir las zonas directamente dentro del módulo.
- Asignar un Master ID único a cada instancia desde el archivo principal.
- Utilizar una nomenclatura consistente basada en portal, planta, vivienda u otro identificador de proyecto.
- Incorporar el campo ID de Elemento y Vínculo en los esquemas para obtener una identificación diferenciada de las zonas.
De este modo puedes mantener centralizada la geometría y la información del módulo, evitando duplicidades, mientras conservas una identificación específica de cada unidad en los cuadros de superficies.
