Nuevo en Archicad: Lo que hay que entender de la Tabla de Plumas

Tiempo de lectura: 4 min.

Este articulo está enfocado a todos los usuarios de Archicad que acaban de iniciar su andadura de este programa BIM, y en especial, a los que vienen con experiencia de trabajo con los programas CAD, con metodologías de trabajo ya definidas, e intentan migrar esas metodologías a Archicad. Este artículo servirá para tener en consideración los aspectos que deben tener en cuenta para no perder ni tiempo ni esfuerzo en vano. Concretamente, explicaremos la filosofía que está detrás los Conjunto de Plumas que viene con la plantilla por defecto en Archicad.

¿Qué es la Tabla de Plumas?

La Tabla de Plumas en Archicad es un sistema que permite disponer de varios Conjuntos de Plumas para definir cómo se verán los elementos del modelo constructivos en diferentes vistas, según:

• La escala de impresión y/o publicación
• El tipo de plano (ej, urbanísticos, arquitectónicos, constructivos, instalaciones, etc)
• El uso de color (por ejemplo, para planos conceptuales)
• La necesidad de distinguir visualmente elementos

¿Cómo funciona la Tabla de Plumas?

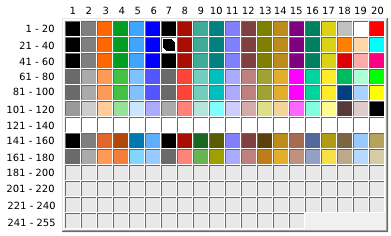

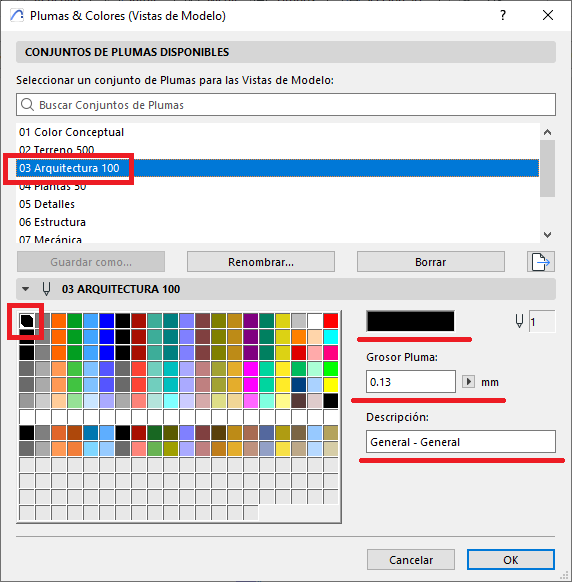

En Archicad, los índices de las plumas (del 1 al 255) son fijos, pero su apariencia (color y grosor) y su descripción (ver foto) puede variar por Pluma y entre los Conjuntos de Pluma. Esto permite que el mismo elemento del modelo puede representarse de formas distintas dependiendo del Conjunto de Plumas aplicado a la vista generada del modelo.

Este enfoque permite una gran flexibilidad: puedes mantener la estructura del modelo intacta mientras adaptas su representación gráfica según el propósito de la Vista.

¿Cómo se organiza las Plumas en un Conjunto de Plumas?

Vamos a tomar como ejemplo el conjunto “03 Arquitectura 100”, que podemos deducir que se configuro para las vistas que se generaran para los planos arquitectónicos que se publicarán a escala 1:100. Y si lo observamos, podemos deducir:

• Que se visualiza sobre fondo claro

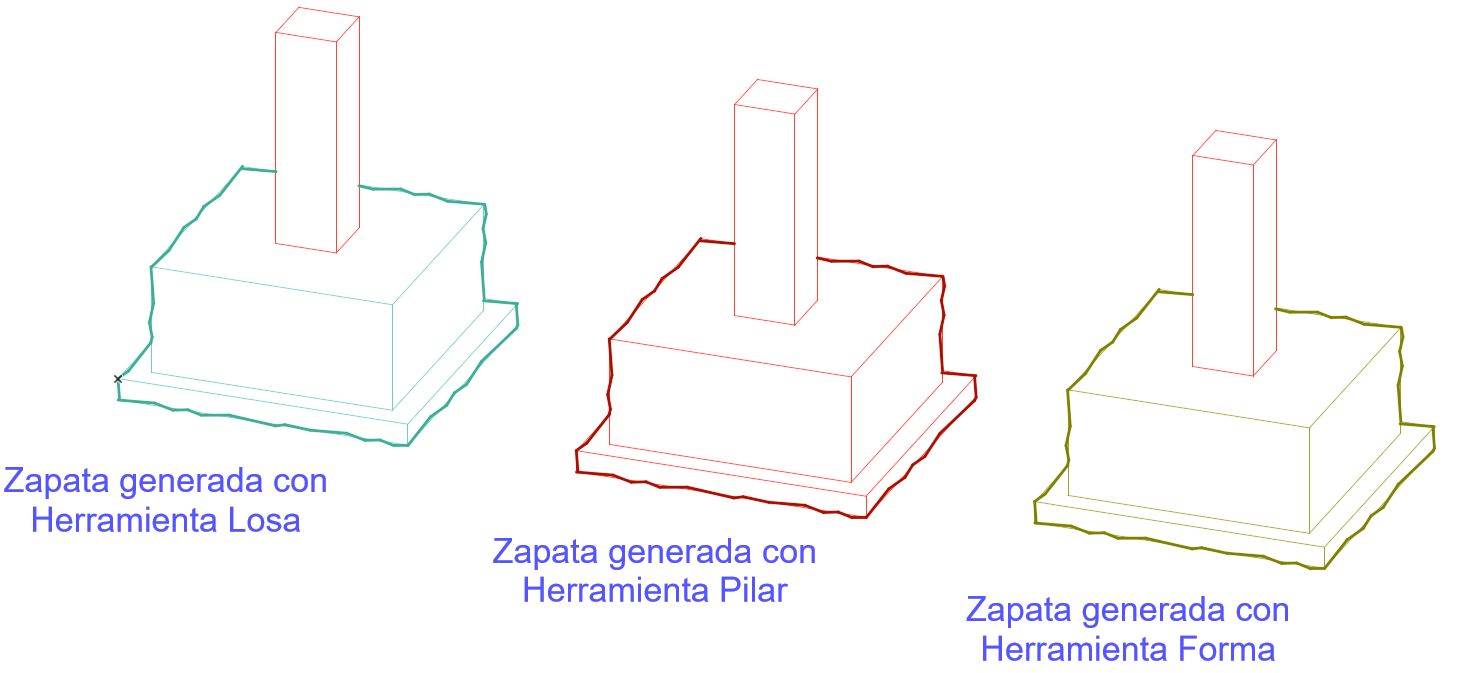

• Que se identifica fácilmente qué herramienta se usó para modelar cada elemento (ver ejemplo simplificado en foto).
• Que se mantiene una organización lógica y coherente



Y el sistema aplicado a las plumillas es el siguiente:

• Por zonas:
  • 1 -120: herramientas principales de modelado de Archicad (herramienta Muro, Pilar, Malla, etc.)
  • 121 - 140: colores de fondo
  • 141 - 255: definiciones gráficas de los Materiales de Construcción (Perfiles Complejos)

• Por filas:
  • 01 - 20: plumillas generales (objetos de bibliotecas)
  • 21 - 40: elementos estructurales (líneas de corte)
  • 41 - 60: elementos no estructurales (líneas de corte)
  • 61 - 80: símbolos gráficos y líneas separadores de elementos de modelo
  • 81 - 100: contornos, y tramas
  • 101 - 120: tramas de corte
  • 121 - 140: fondos
  • 141 - 160: líneas de corte
  • 161 - 180: tramas y líneas separadoras y contornos

• Por columnas (simplificado):
  • 01 General: Elementos que no se pueden categorizar por función o por a determinar
  • 02 Elementos 2D: Líneas, polilíneas, etc
  • 03 Aperturas: Puertas, ventanas, etc
  • 04 Objetos: De la herramienta de Archicad de Objetos
  • 05 Notas: Líneas de dimensión, etiquetas, títulos, marcos, sellos de zona, y marcadores
  • 06 Texto Notas: Para los textos asociados a 05 Notas
  • 07 Muros
  • 08 Pilares
  • 09 Forjados
  • 10 Vigas
  • 11 Escaleras/Barandillas
  • 12 Cubiertas
  • 13 Mallas y Formas
  • 14 Zonas: Zonas
  • 15 Mecánica
  • 16 Estructura
  • 17 Electricidad
  • 18 Tramas: Tramas o patrones que no se pueden categorizar por tipo de elemento
  • 19 Fondos: Fondos de rellenos o patrones que no se pueden categorizar
  • 20 Símbolos General

Esta organización permite que el usuario pueda asignar la Pluma correcta según las necesidades del modelado utilizando el mismo Conjunto de Plumas. Y al cambiar de Conjunto de Plumas, los elementos se adaptarán automáticamente a la representación deseada sin necesidad de modificar el modelo, o de elementos de documentación, o de la Capa.

Ventajas de este enfoque

• Claridad y control en la representación gráfica
• Menor dependencia de capas para diferenciar elementos
• Uniformidad visual entre planos
• Mayor eficiencia en la producción de documentación

Conclusión

Migrar de CAD a Archicad no es solo cambiar de software, es cambiar de mentalidad. Archicad te invita a pensar en términos de construcción real, no solo de dibujo. Y entender el alcance de la Tabla de Plumas sobre la modelo BIM y sus Vistas generadas, te dará más control sobre el proyecto para tener más tiempo sobre lo que realmente es importante: Diseñar.
