Cuando trabajas en un proyecto colaborativo, es de esperar que parte del intercambio de la información del proyecto será realizada utilizando archivos tipo DXF o DWG. Esa información puede ser incorporada al proyecto en Archicad como:

Dibujo Externo (Archivo > Contenido Externo > Colocar Dibujo Externo...)
Referencia Externa (Archivo > Contenido Externo > Adjuntar Xref...)

Y debido a los orígenes de los archivos, los usos que se les da, las diferentes exigencias que debe cumplir, y la entidad las han generado, es de esperar que los archivos DXF/DWG pasen por un proceso de traducción según las exigencias del proyecto. Para profundizar en estos aspectos, te recomendamos revisar los siguientes artículos:

Pero aun así, eso no significa que la escala de elementos del proyecto en los archivos DXF/DWG este a la escala adecuada para su incorporación en en Archicad.

Por ello, este articulo tiene como objetivo proporcionar los pasos necesarios para la incorporación de los archivos DXF/DWG se efectúa con la escala correcta sin errores.

Paso 1: Identificar la escala del dibujo en los archivos DXF/DWG

Para efectuar este paso importante, deberías identificar la escala de los dibujos en los archivos DXF/DWG, ya por:
- Preguntando al suministrador de los archivos DXF/DWG.
- Consultando la documentación impresa (si la hay)
- Abriendo el archivo DXF/DWG con un visor (por ejemplo: DDScad Viewer) o con un programa CAD.
- Abriendo el archivo DXF/DWG en Archicad. Puedes seguir los pasos de este articulo: ¿Como abrir un archivo DWG/DXF en Archicad?

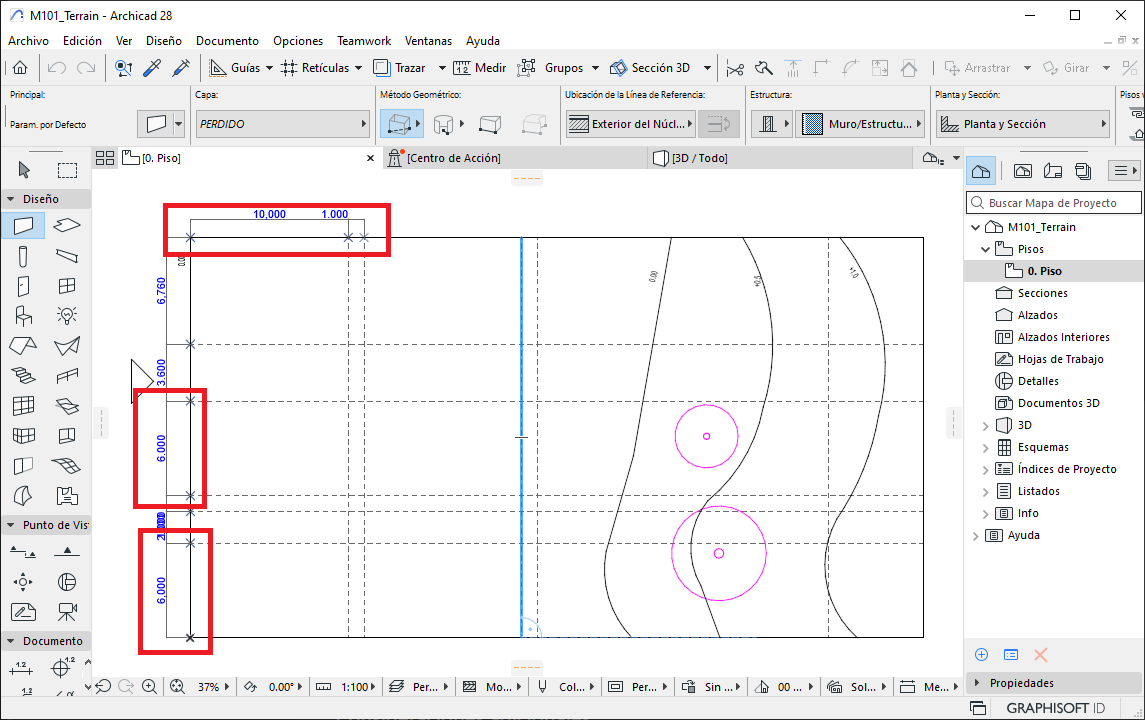

Si la escala del dibujo que hay que incorporar a Archicad no está identificada, mide algunos elementos con dimensiones conocidas (ver ejemplo en la siguiente foto). Al obtener la medida puedes compararla con la medida conocida para saber la escala aplicada al dibujo.

Paso 2: Incorporar el dibujo DXF/DWG con el sistema de unidades adecuado

Abre el archivo del proyecto.
Dependiendo del modo de inserción del dibujo DXF/DWG ...
1. Colocar Dibujo Externo...
  - Archivo > Contenido Externo > Colocar Dibujo Externo...
  - Selecciona el archivo y haz clic sobre Abrir

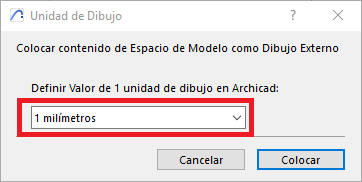

  - En la ventana de dialogo de Unidad de Dibujo selecciona el valor de 1 unidad de dibujo del CAD a la unidad de dibujo Archicad.
  - Haz clic sobre Colocar, y pone el cuadro del dibujo DXF/DWG en el lugar indicado.
2. Referencia Externa
  - Archivo > Contenido Externo > Adjuntar Xref...

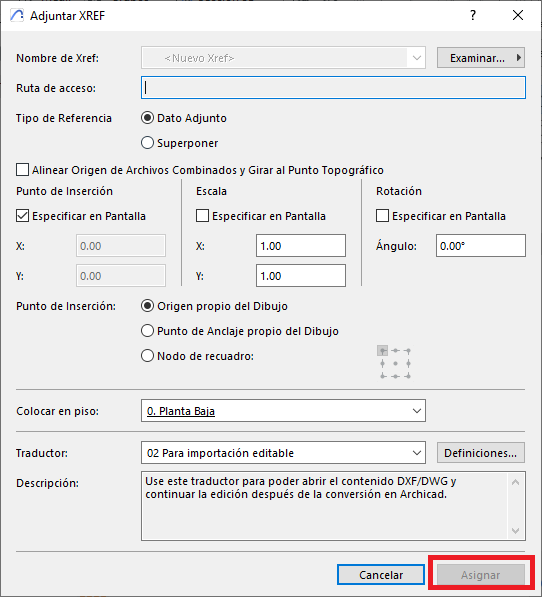

  - En la ventana de dialogo de Adjuntar XREF, haz clic sobre Examinar para selecciona el archivo DXF/DWG.

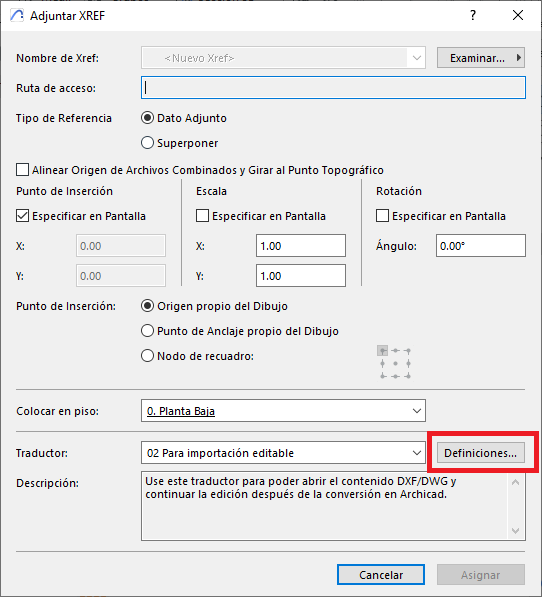

  - Haz clic sobre Definiciones para seleccionar el Traductor DXF/DWG adecuado, o para editar/crear uno nuevo.
  - Haz clic sobre Asignar.
  - Pone el cuadro del dibujo DXF/DWG en el lugar indicado.
  - Se te va a abrir el cuadro de dialogo de Abrir Parcialmente DWG/DXF donde tendrás que seleccionar las capas que deseas importar (abrirlas) en Archicad, y al terminar haz clic sobre OK.
  - Pon el dibujo en el lugar indicado.
