Tiempo de lectura: 3 min.
Al finalizar este articulo, el usuario será capaz de configurar y cambiar el Sello de Zona que se muestra en las Zonas de un proyecto en Archicad. El procedimiento incluye la asignación del Sello de Zona a través de los ajustes de Zona y la relación con la Categorías de Zona.
Requisitos Previos
- Archicad instalado y activado
- Un proyecto de Archicad abierto con zonas ya colocadas o planificadas
- Permisos suficientes para modificar configuraciones de elementos
Explicación Previa
El Sello de Zona (Zone Stamp) en Archicad muestra información relevante de una zona —como el nombre, número, superficie o categoría— directamente en los planos. Estos sellos se gestionan como objetos GDL asociados a la herramienta Zona y se filtran según la Categoría de Zona asignada.
El cambio del sello de zona requiere:
- Asignar la Categoría de Zona adecuada
- Seleccionar el objeto de Sello de Zona correcto dentro de los Ajustes de Zona.
Instrucciones Paso a Paso
- Abre tu proyecto en Archicad.

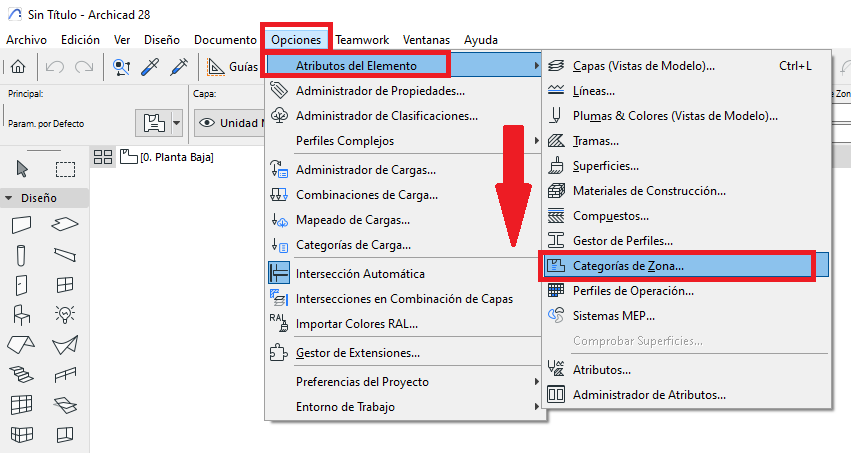

- Ve a: Opciones > Categorías de Zonas.

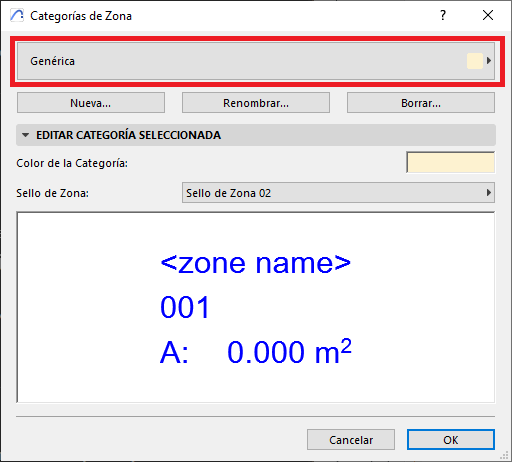

- En la ventana de dialogo de Categorías de Zona, selecciona la Categoría de Zona deseada (ver foto).

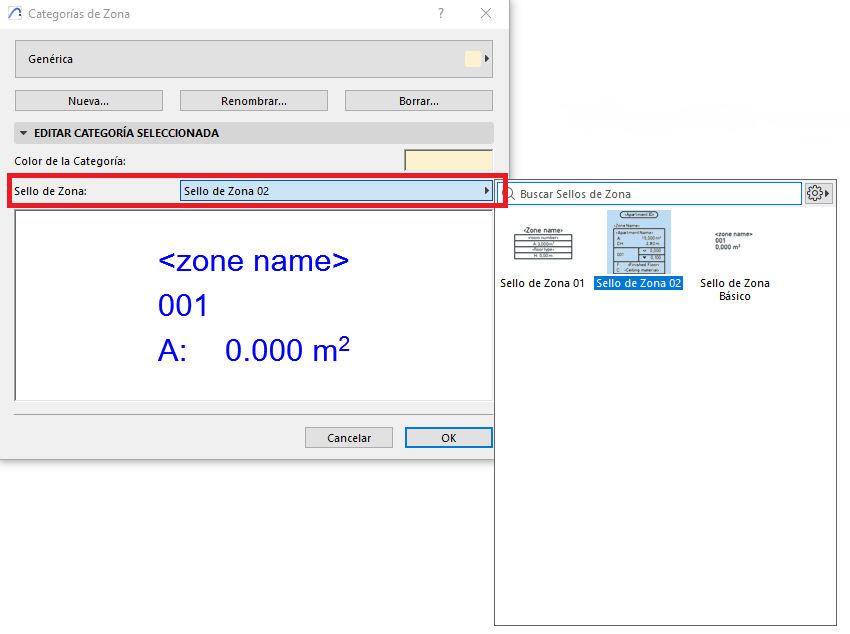

- Haz clic sobre Sello de Zona, y en la ventana desplegable se dispondrá todos los Sello de Zona cargadas del proyecto.
Selecciona un Sello de Zona de los disponible y los veras disponible con cada zona que vas a crear en el proyecto.
Consejo del Consultor
Si necesitas un sello personalizado:
- Asegúrate de que está cargado en la biblioteca del proyecto. Para cargar bibliotecas puedes consultar el siguiente enlace: ¿Cómo Añadir o Actualizar las Bibliotecas en Archicad? – Centro My SIMBIM
- Verifica que sea compatible con la version de Archicad.
- Comprueba que esté definido como un objeto GDL del subtipo Sello de Zona.
- Asegúrate de que la opción de Mostrar Sellos de Zona esta activada tal como lo explica el siguiente enlace: ¿Cómo activar el Sello de Zona en Archicad? – Centro My SIMBIM
