¿Cómo activar el Sello de Zona en Archicad?

Tiempo de lectura: 3 min.

Al finalizar este articulo, el usuario será capaz de activar los Sellos de Zonas que se muestra en las Zonas creadas con la herramienta Zona de un proyecto en Archicad.

Requisitos Previos

• Archicad instalado y activado
• Un proyecto de Archicad al que se le añadirá las Zonas con la herramienta Zona de Archicad.

Explicación Previa

El Sello de Zona (Zone Stamp) en Archicad es un objeto GDL paramétrico que muestra información relevante de una zona —como el nombre, número, superficie o categoría— directamente en los planos. Estos sellos se gestionan como objetos GDL asociados a la herramienta Zona y se filtran según la Categoría de Zona asignada.

A partir de Archicad 25, estos sellos están ocultos por defecto. Para que se visualicen, es necesario activarlos manualmente. Los Sellos de Zona residen en la Biblioteca de Archicad y heredan sus parámetros de la configuración de la propia zona.

Instrucciones Paso a Paso

1. Accede a la Opciones de Vista del Modelo:

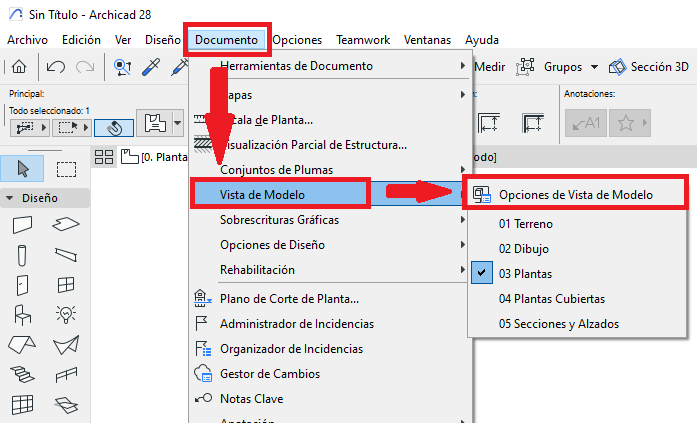

   Ve a: Documento > Vista de Modelo > Opciones de Vista del Modelo.



2. Activar la Visualización del Sello de Zona:
   En la ventana de dialogo de Opciones de Vista del Modelo, apartado Opciones de Elementos de Construcción, Zona, activa la opción de Mostrar Sellos de Zona (ver foto).




Consejo del Consultor

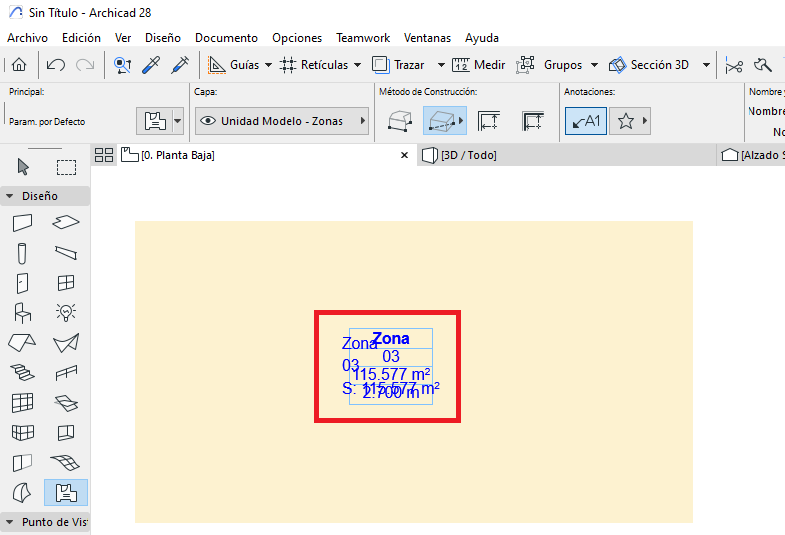

• Si activas la opción de Mostrar Sellos de Zona en la ventana de Opciones de Vista de Modelo, es muy probable que veras los Sellos de Zona y las Etiquetas de Zonas por duplicado como aparase en la siguiente foto.



  Para evitar tal incidencia, hay que hacer clic sobre la opción de Anotaciones: Colocar Etiqueta, para desactivarlo (ver foto).
