¿Por qué no puedo conectar el equipamiento MEP con el recorrido en Archicad? – Centro My SIMBIM

Si no puedes conectar un equipamiento MEP con un recorrido de tuberías, normalmente se debe a que el elemento está como Objeto en lugar de Equipamiento, a que el Sistema MEP no coincide o a que el objeto no está preparado correctamente para MEP.

Síntomas

El recorrido llega al elemento, pero no se conecta.
El elemento está en el modelo, pero no responde como un equipo MEP.

Causa

Este problema suele deberse a una de estas situaciones:

El elemento está colocado como Objeto y no como Equipamiento.
El Sistema MEP definido en la conexión del equipamiento no coincide con el del recorrido.
El elemento es personalizado y no está preparado correctamente para trabajar como objeto MEP válido.

Solución

Paso 1: Comprobar si el elemento está como Objeto o como Equipamiento

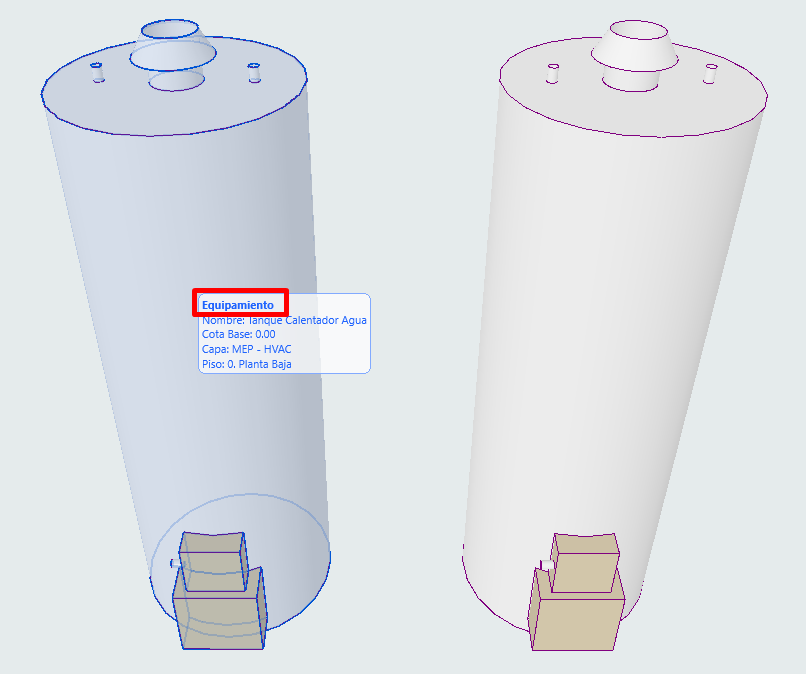

Nota: Muchos elementos compatibles con MEP se insertan inicialmente como Objeto. Para que funcionen correctamente como equipo MEP, deben estar definidos como Equipamiento.

Selecciona el elemento en el modelo.
Comprueba si está definido como Objeto.
Si es así, cámbialo a Equipamiento desde el menú contextual.

Una vez convertido en Equipamiento, vuelve a intentar conectar el recorrido de tuberías.

Paso 2: Revisar el Sistema MEP en la conexión del equipamiento

Nota: No basta con revisar el sistema del recorrido. También hay que definir el Sistema MEP en la propia conexión del equipamiento dentro de sus definiciones.

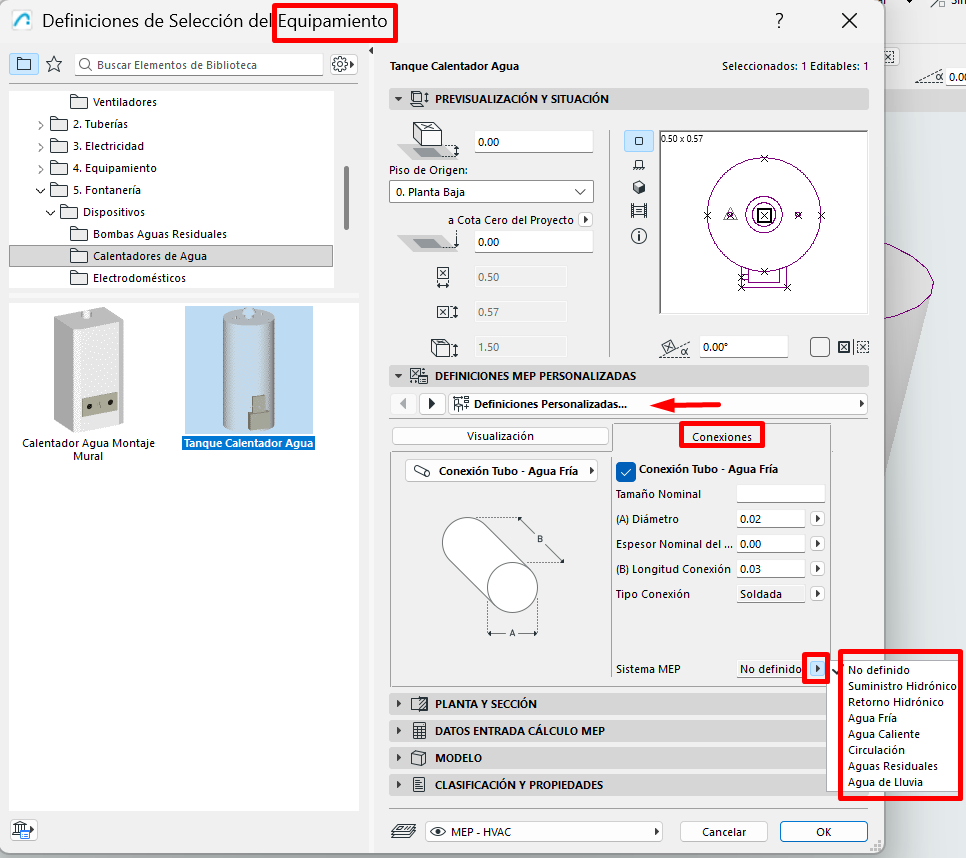

Abre las Definiciones del Equipamiento.
Ve a Definiciones MEP personalizadas.
Entra en Conexiones.
Localiza el campo Sistema MEP de la conexión.
Selecciona el sistema correcto, por ejemplo Agua Fría, Agua Caliente, Retorno Hidrónico u otro según el caso.

Si la conexión está en No definido o con un sistema incorrecto, el recorrido puede no conectarse correctamente.

Paso 3: Si el elemento es personalizado, sustituirlo si es necesario

Si el objeto no permite convertirse en Equipamiento o no responde como un elemento MEP, es probable que no sea adecuado para este tipo de conexión.

Comprueba si el elemento procede de una biblioteca preparada para MEP.
Si no es así, sustituye el objeto por un elemento preparado para MEP.
Vuelve a probar la conexión con el nuevo equipamiento.

Recomendación visual: Mostrar Conexiones MEP Abiertas

Para revisar visualmente extremos y conexiones de recorridos y equipamiento sin cerrar, activa:

Ver > Opciones de Visualización > Conexiones MEP Abiertas

Esta opción puede ayudarte a comprobar de forma rápida si el elemento está mostrando conexiones MEP reconocidas por Archicad.

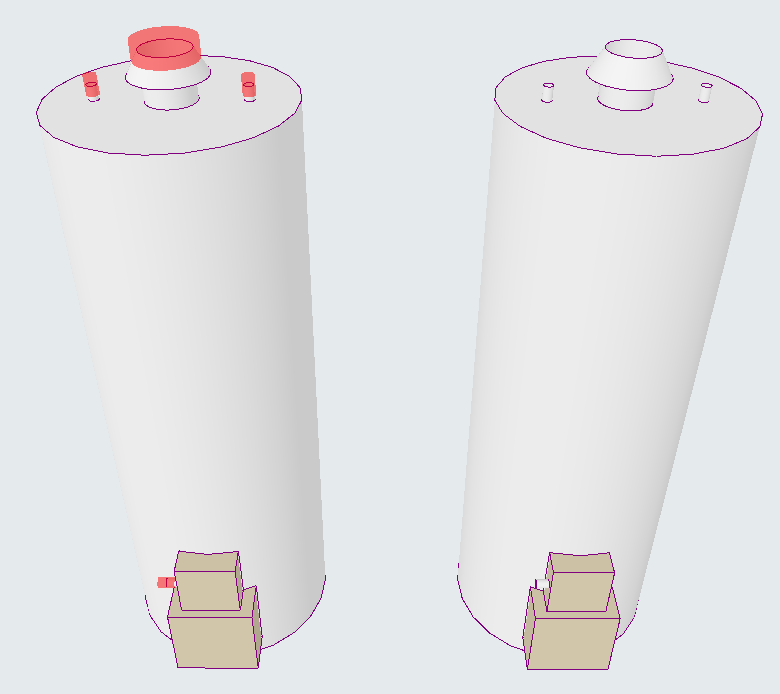

En un elemento definido como Equipamiento, las conexiones abiertas pueden mostrarse visualmente sobre el modelo. En cambio, si el mismo elemento está como Objeto, esas conexiones no se mostrarán, aunque el elemento sea igual.

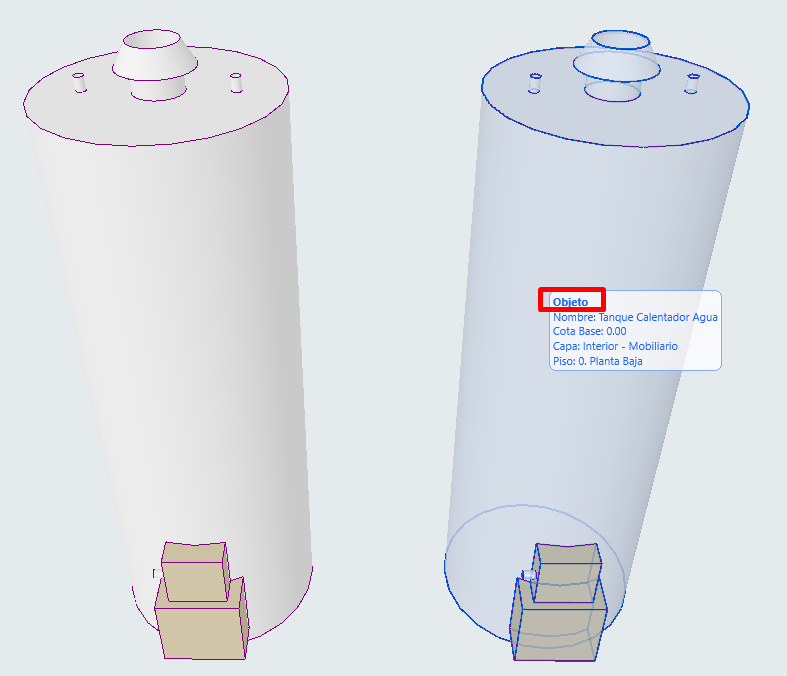

En la imagen anterior, el elemento de la izquierda muestra la conexión abierta resaltada, lo que indica que Archicad la está reconociendo como una conexión MEP visible. El elemento de la derecha, al estar como Objeto, no muestra esa misma indicación visual.

Nota: Esta opción es sólo una ayuda visual. No habilita ni bloquea la conexión por sí misma, pero sí puede servir como pista rápida para detectar si el elemento está siendo reconocido como Equipamiento MEP y si tiene conexiones visibles abiertas.
