Archicad no reconoce un muro en la línea de cotas

Si la herramienta de acotación en Archicad no reconoce un muro y no lo añade a la línea de dimensión, la causa más habitual es que ese muro no esté perfectamente recto.

Síntomas

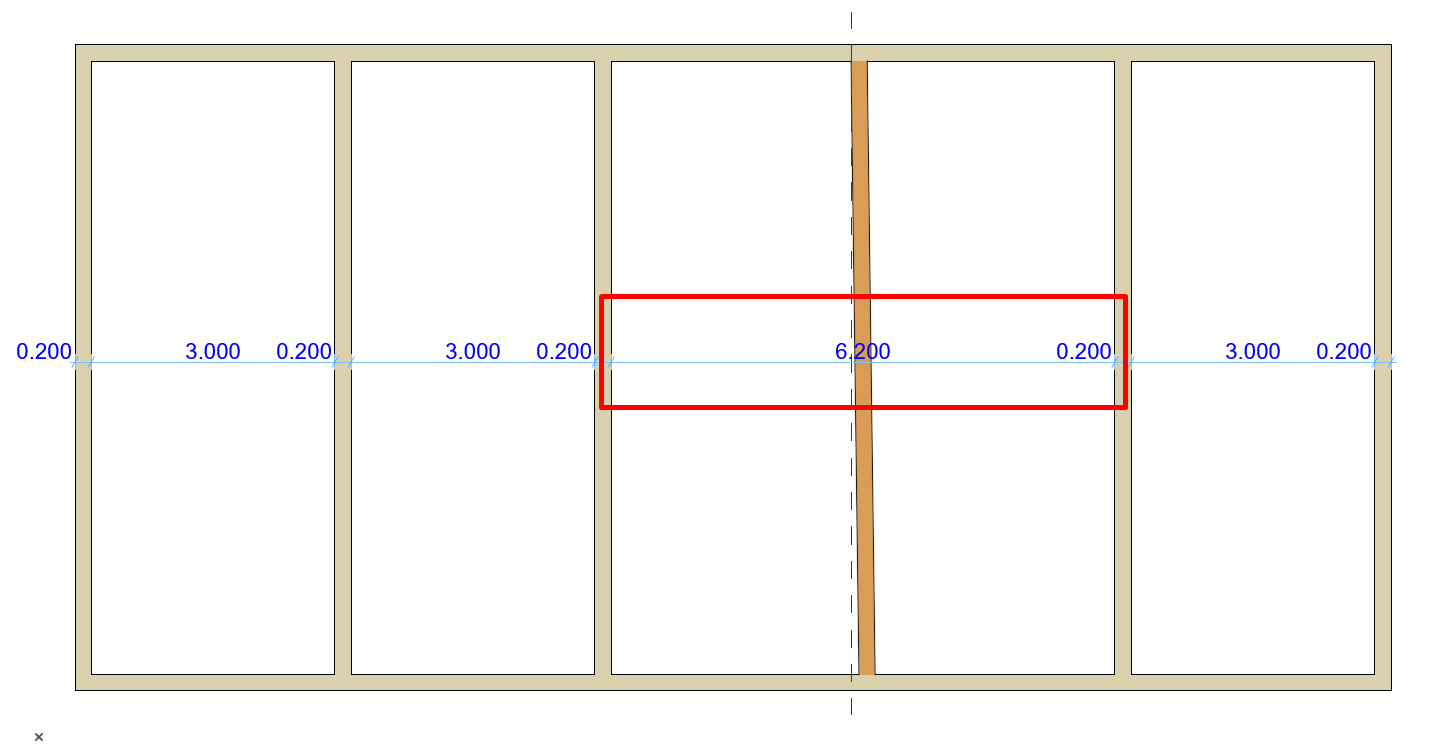

• El muro se ve en planta, pero no se incluye al acotar automáticamente.
• Otros muros sí son reconocidos, pero uno concreto queda fuera.
• La línea de cotas no toma la referencia esperada de ese muro.

Causa

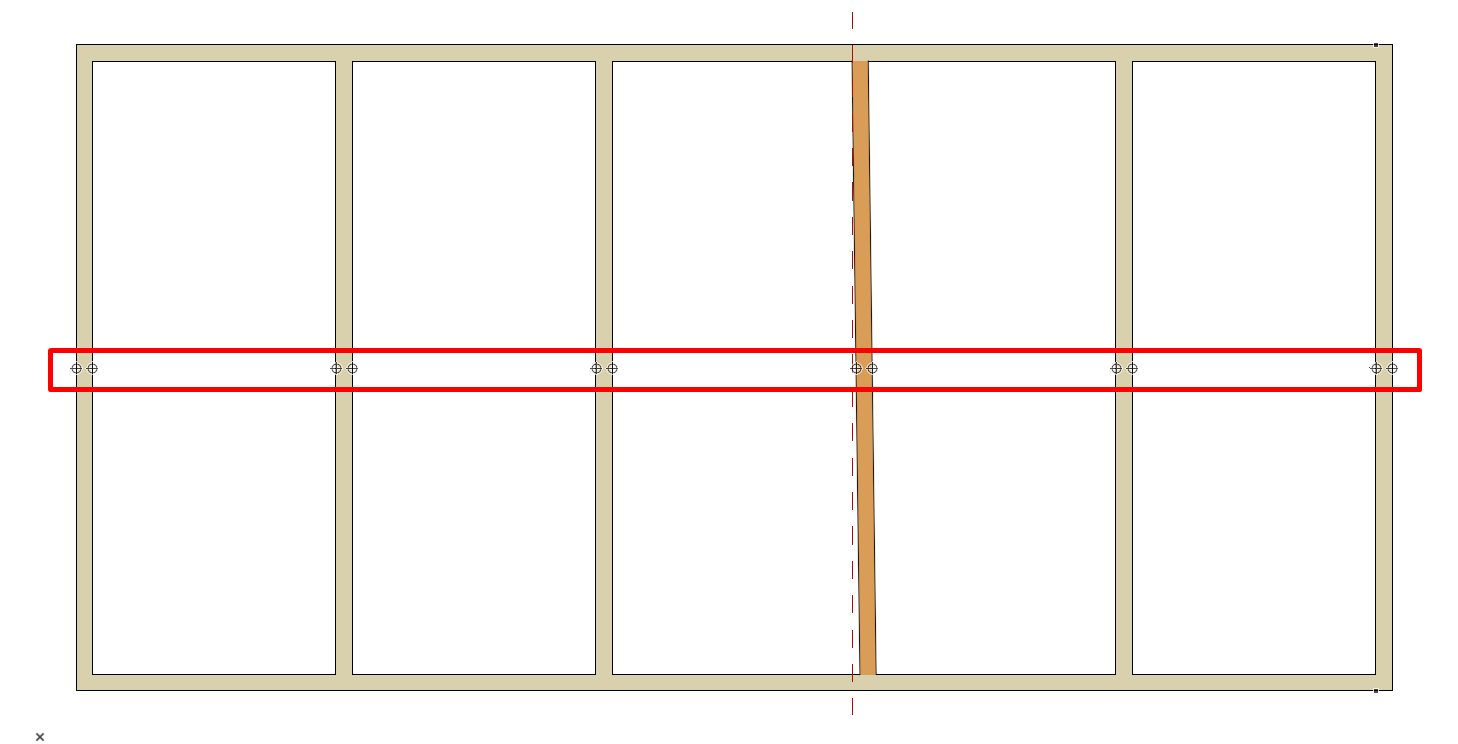

En la mayoría de los casos, esto ocurre porque el muro está ligeramente inclinado o no es perfectamente recto. Incluso una desviación mínima puede hacer que Archicad no lo reconozca correctamente al usar la acotación automática.

Solución

Opción 1: Corregir la geometría del muro

• Selecciona el muro en planta.
• Comprueba si el muro está perfectamente recto.
• Ajusta o redibuja el muro para que su geometría quede limpia y alineada.
• Vuelve a colocar la línea de cotas.

Una vez que el muro esté correctamente recto, Archicad debería reconocerlo con normalidad.

Opción 2: Añadir manualmente la cota que falta

Si no quieres modificar la geometría del muro, puedes añadir manualmente la referencia que falta a una línea de cota ya existente.

Hay dos formas de hacerlo, dependiendo de cuánto esté inclinado el muro (o si no es paralelo a los demás) y de dónde quieras colocar la referencia de la dimensión.

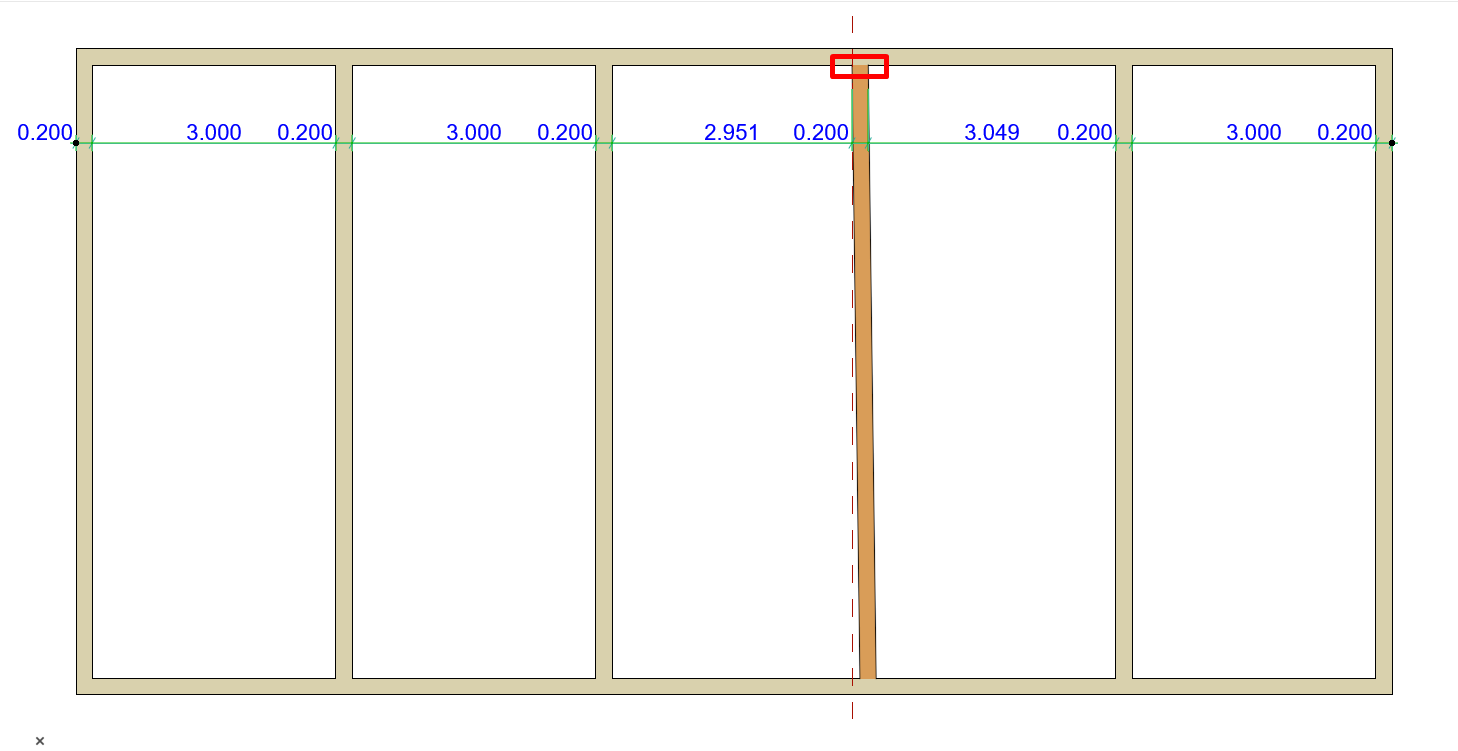

2.1 Usando el inicio del muro o el punto donde intersecta con otro elemento

• Selecciona la línea de dimensión existente.

• Manteniendo pulsado Ctrl o ⌘ Cmd (o con la paleta flotante), haz clic en una esquina del inicio del muro o en el punto donde intersecta con otro elemento.



• Repite la operación en la otra esquina o en la otra intersección.



2.2 Creando una línea de referencia temporal

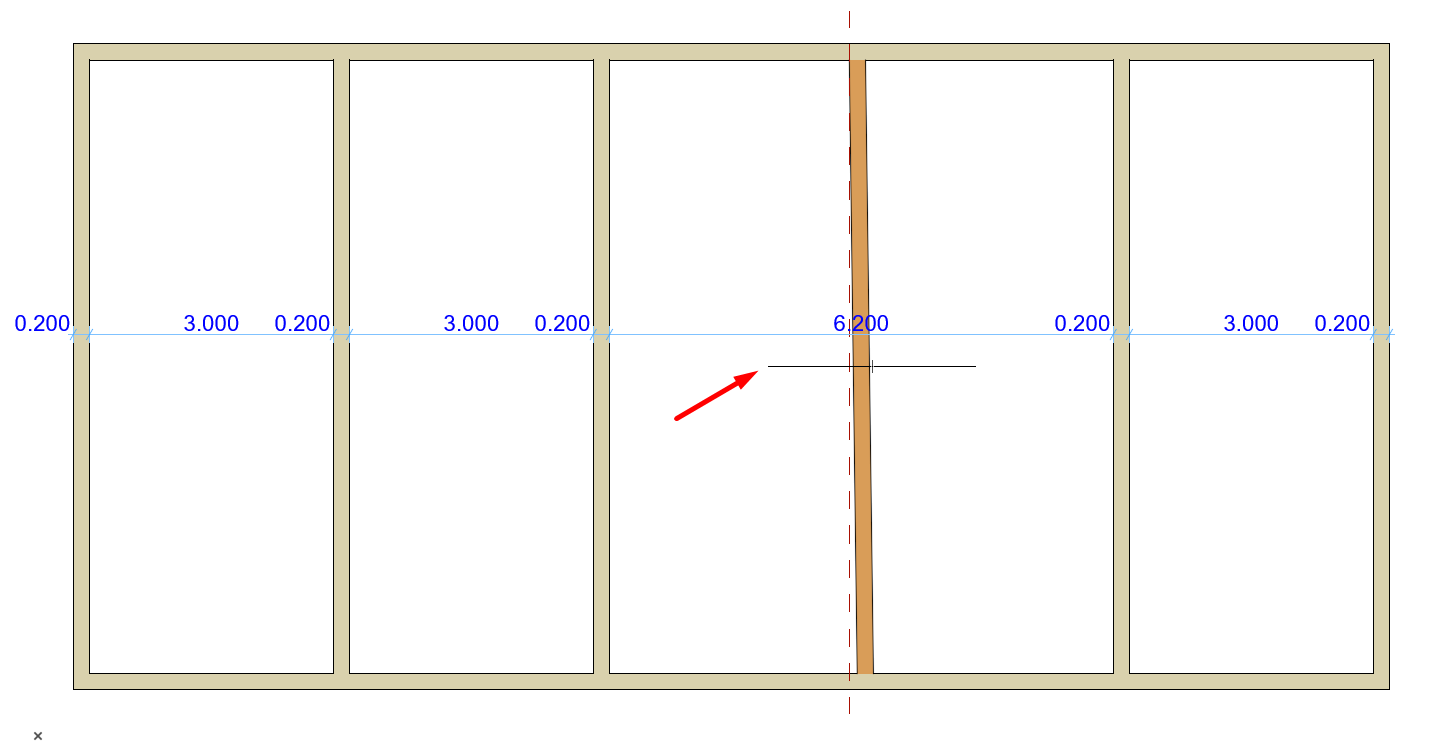

• Dibuja una línea en el lugar donde quieras tener la referencia de la dimensión.

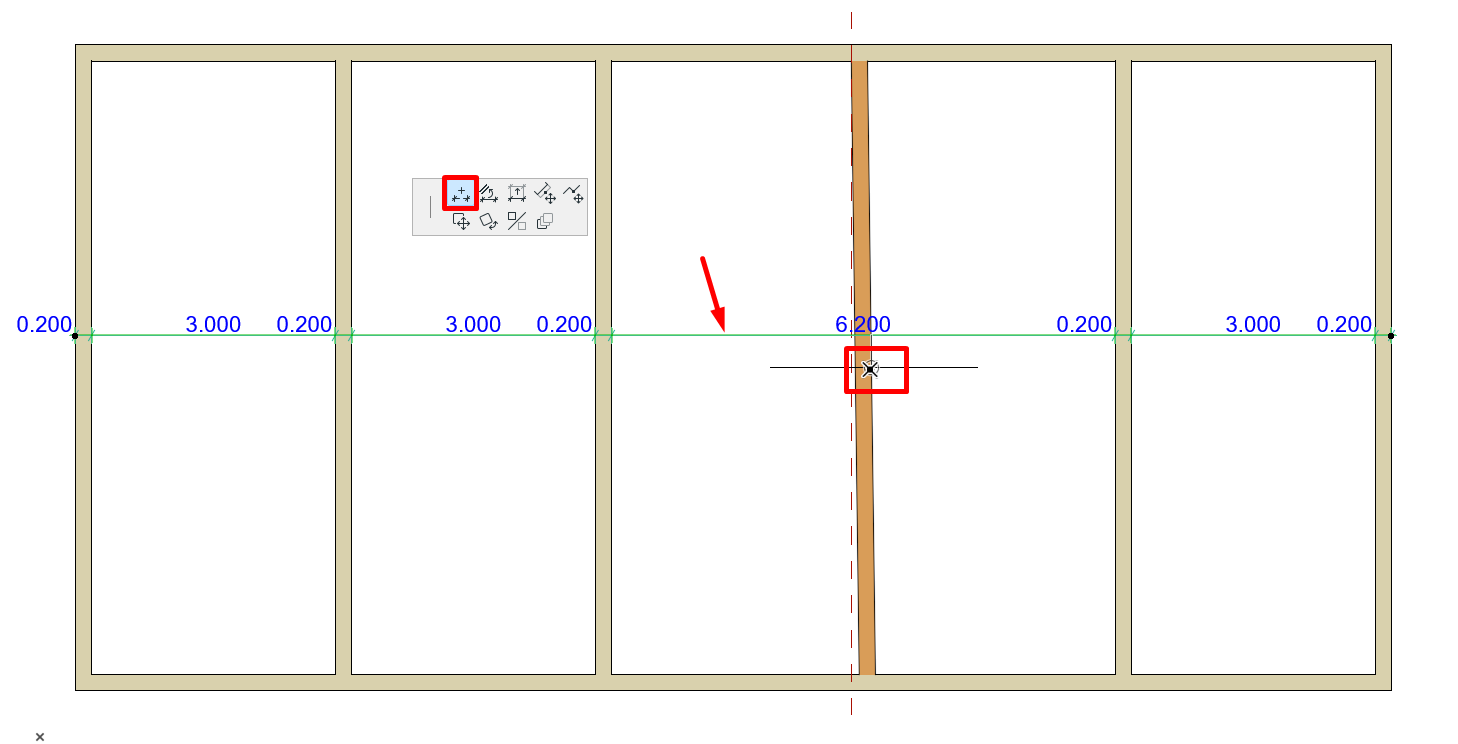

• Manteniendo pulsado Ctrl o ⌘ Cmd (o con la paleta flotante), haz clic en la intersección del muro con la línea de referencia que acabas de crear.



• Repite la operación para la otra intersección y elimina la línea de referencia.
