¿Cómo cambiar el símbolo 2D de una lámpara en Archicad?

Si quieres cambiar el símbolo 2D de una lámpara estándar de Archicad, lo más recomendable es duplicar primero el objeto original y trabajar sobre una copia.

Así podrás modificar el símbolo sin alterar el objeto estándar de la biblioteca.

Preparar el objeto para editarlo

Sigue estos pasos:

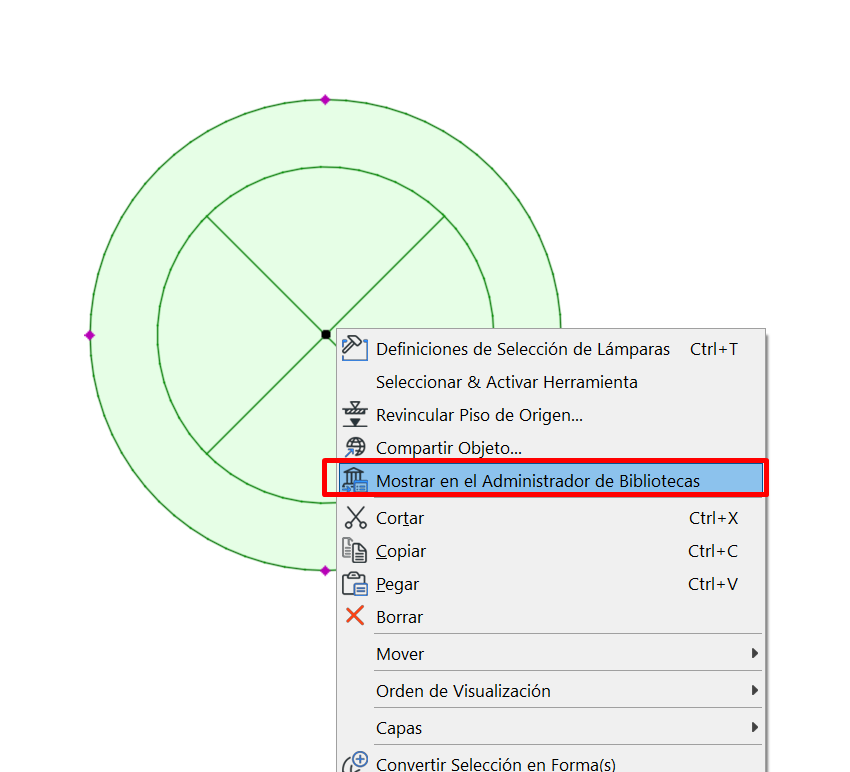

1. selecciona la lámpara a la que quieras cambiarle el símbolo,
2. haz clic derecho sobre el objeto,

3. selecciona Mostrar en el Administrador de Biblioteca,

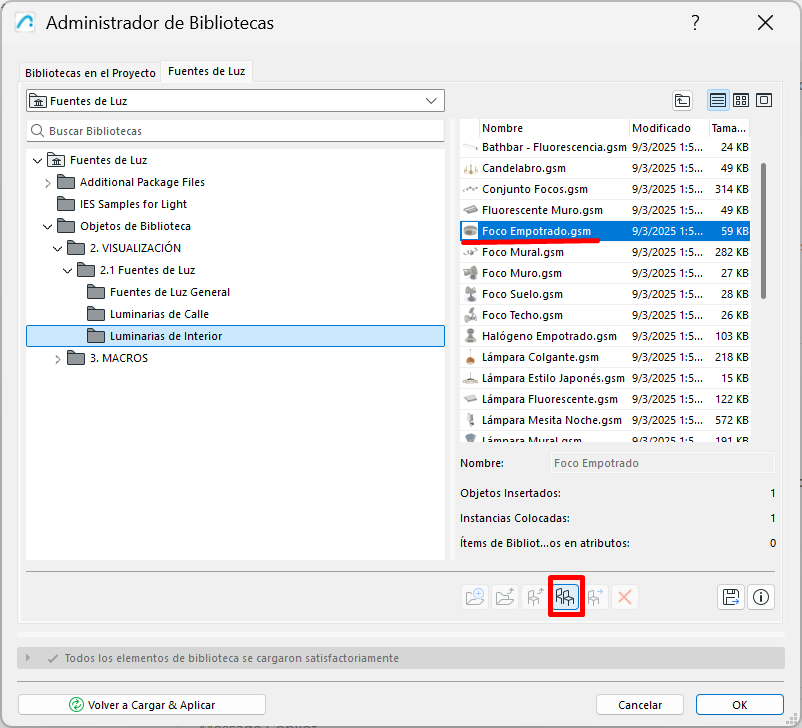

4. haz clic en el icono de Duplicar,

5. guarda la copia en la Biblioteca incrustada.



A partir de ahí, ya puedes trabajar sobre tu propia versión del objeto.

Dibujar el nuevo símbolo 2D

Una vez duplicada la lámpara:

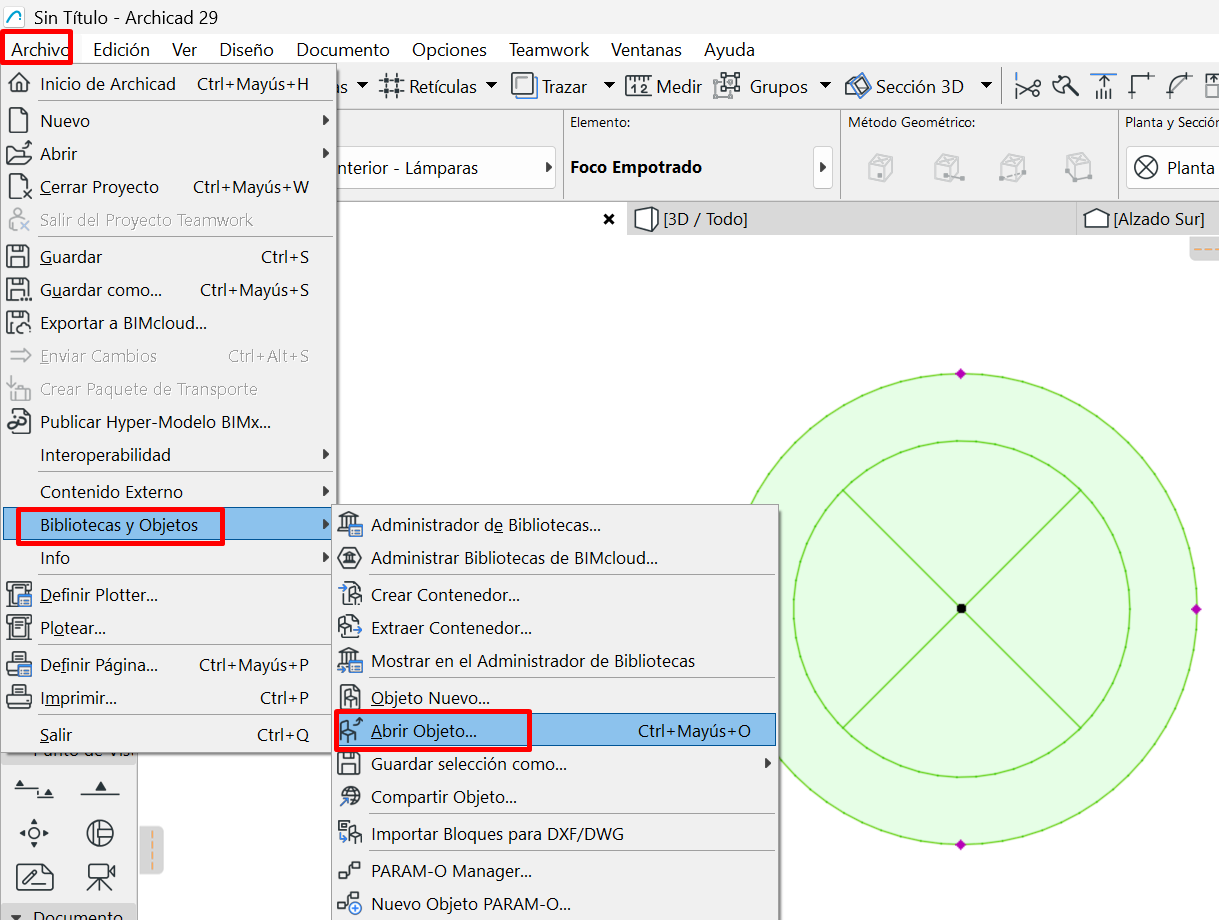

1. abre la copia en el Editor GDL,

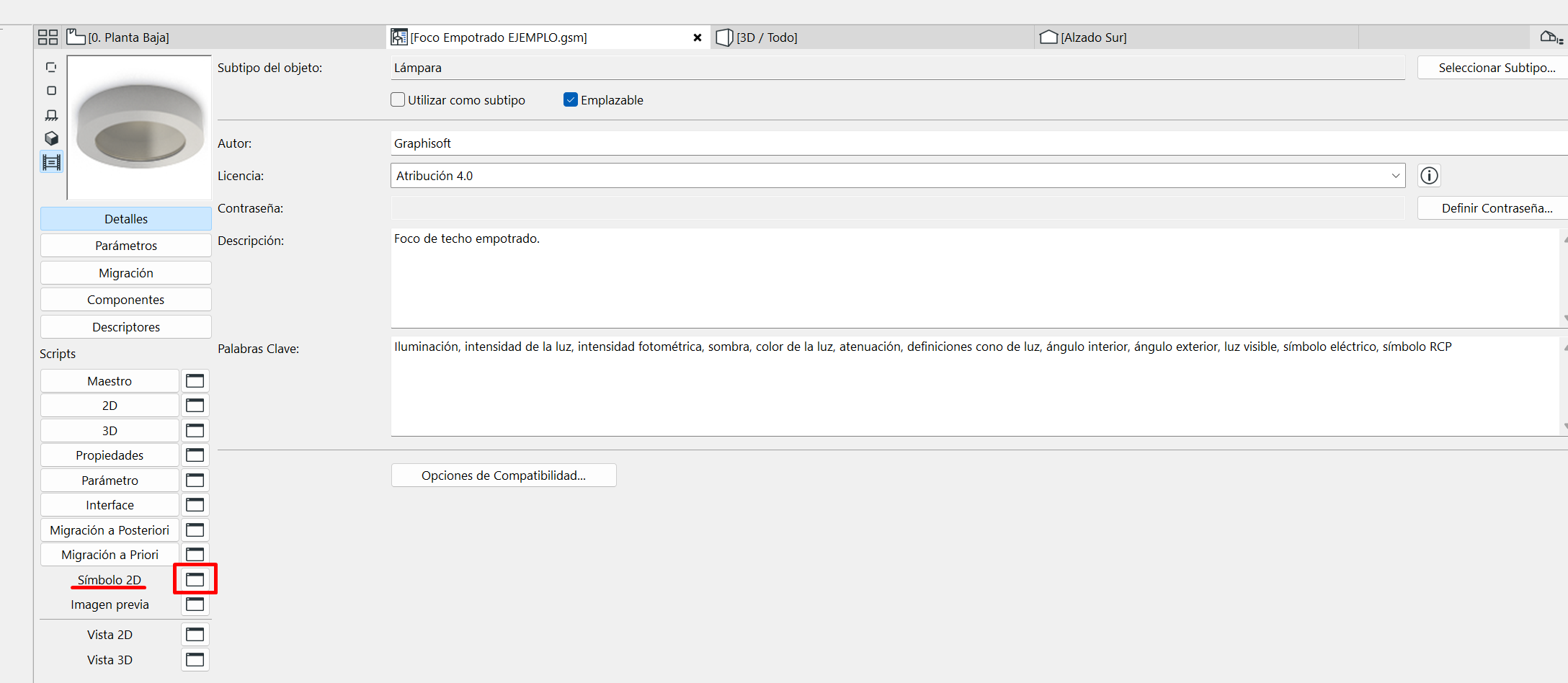

2. abre la ventana de Símbolo 2D,

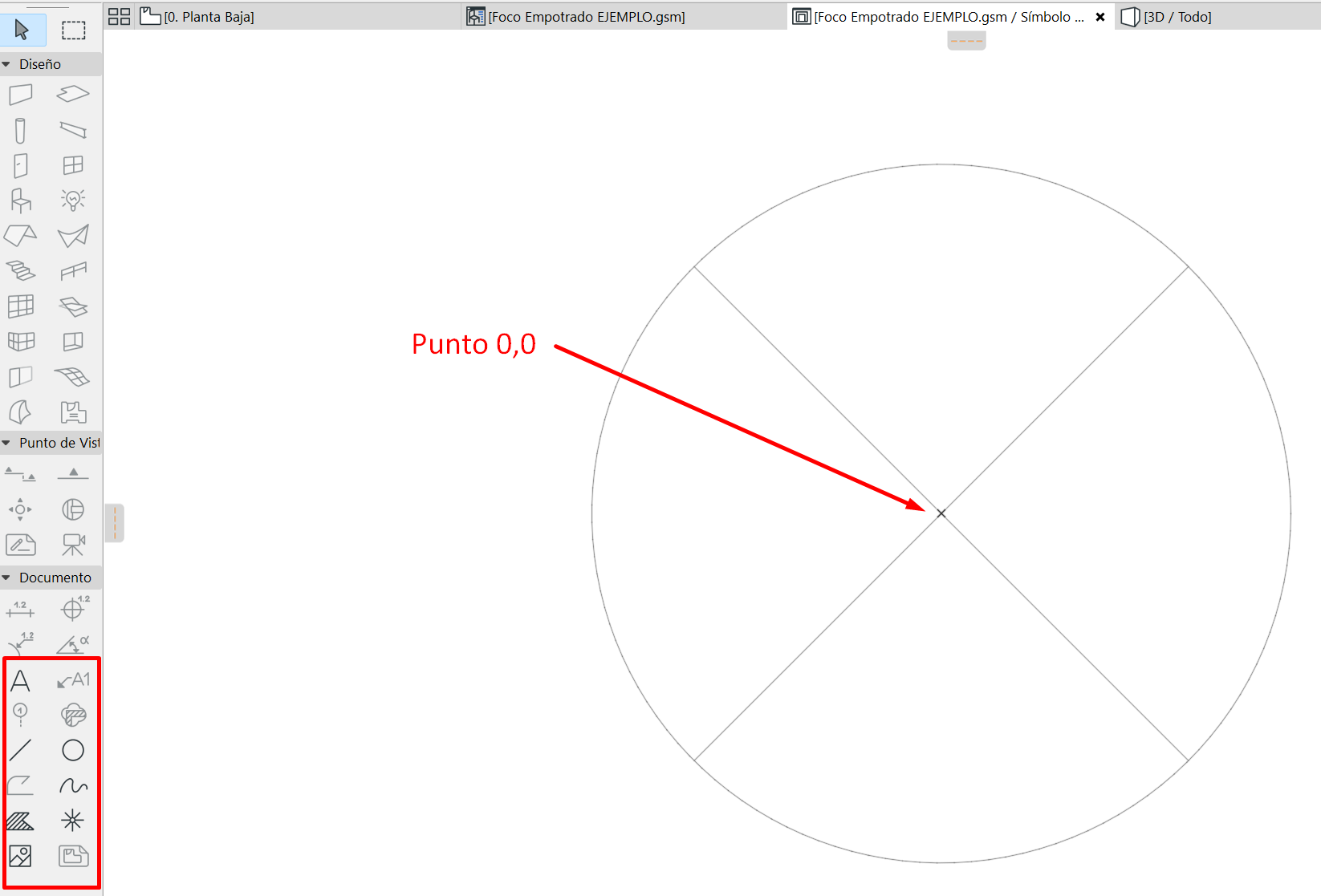

3. dibuja ahí el nuevo símbolo que quieres que se vea en planta.



Importante: el objeto puede seguir usando su Script 2D

En muchos objetos de lámpara, el símbolo en planta no depende solo de lo que dibujas en la ventana de Símbolo 2D.

Si el objeto tiene contenido en el Script 2D, Archicad seguirá usando ese script para representar la lámpara en planta. Eso significa que el nuevo símbolo dibujado no se mostrará hasta que el script se adapte para utilizarlo.

Cómo resolverlo de forma práctica

En lugar de modificar manualmente todo el script, lo más práctico es usar una IA para ayudarte a adaptar el objeto.

Junto con este artículo, puedes consultar dos archivos de referencia correspondientes al objeto Foco Empotrado de Archicad:

• un archivo de texto con el script original,
• y un archivo de texto con un script modificado de referencia.

Estos archivos te permitirán comparar la estructura original con la modificada y usarlos como apoyo para pedir a una IA que adapte el script del objeto que quieres modificar.

Qué debe hacer la IA al modificar el script

La modificación que necesitas no consiste en rehacer todo el objeto.

La idea es:

• mantener la estructura general del script,
• conservar la cabecera y las llamadas originales del objeto,
• y sustituir únicamente la parte que dibuja el símbolo 2D para que use el símbolo dibujado en el fragmento correspondiente.

La llamada de referencia es esta:

FRAGMENT2 1, 1

Esa instrucción hace que el objeto utilice el símbolo dibujado en la ventana de Símbolo 2D, en lugar de seguir dibujándolo por código.

Cómo usar los archivos de referencia con una IA

Si quieres aplicar el mismo método a otro objeto, puedes usar como apoyo:

• el script original del objeto que quieres modificar,
• el script original del objeto Foco Empotrado de Archicad,
• el script modificado de referencia del Foco Empotrado,
• y una instrucción como esta:

Así será más fácil obtener una adaptación útil sin tener que reescribir manualmente el script completo.

Resultado esperado

Una vez adaptado el script:

1. guarda el objeto,
2. vuelve al proyecto,
3. actualiza la lámpara en planta,
4. comprueba que ahora muestra el símbolo que has dibujado en la ventana de Símbolo 2D.

Resumen rápido

Para cambiar el símbolo 2D de una lámpara estándar en Archicad:

1. duplica el objeto,
2. guárdalo en la Biblioteca incrustada,
3. dibuja el nuevo símbolo en Símbolo 2D,
4. usa los archivos de referencia como apoyo,
5. apóyate en una IA para adaptar el Script 2D del objeto,
6. guarda el objeto y comprueba el resultado.
