¿Cómo importar un archivo RFA (Revit Family) en Archicad? – Centro My SIMBIM

Archicad permite importar archivos .RFA (familias de Revit) convirtiéndolos en objetos compatibles dentro del entorno. Sin embargo, el objeto resultante pierde sus capacidades paramétricas editables propias de Revit.

Cómo importar un archivo RFA en Archicad

Importar RFA como objeto GDL

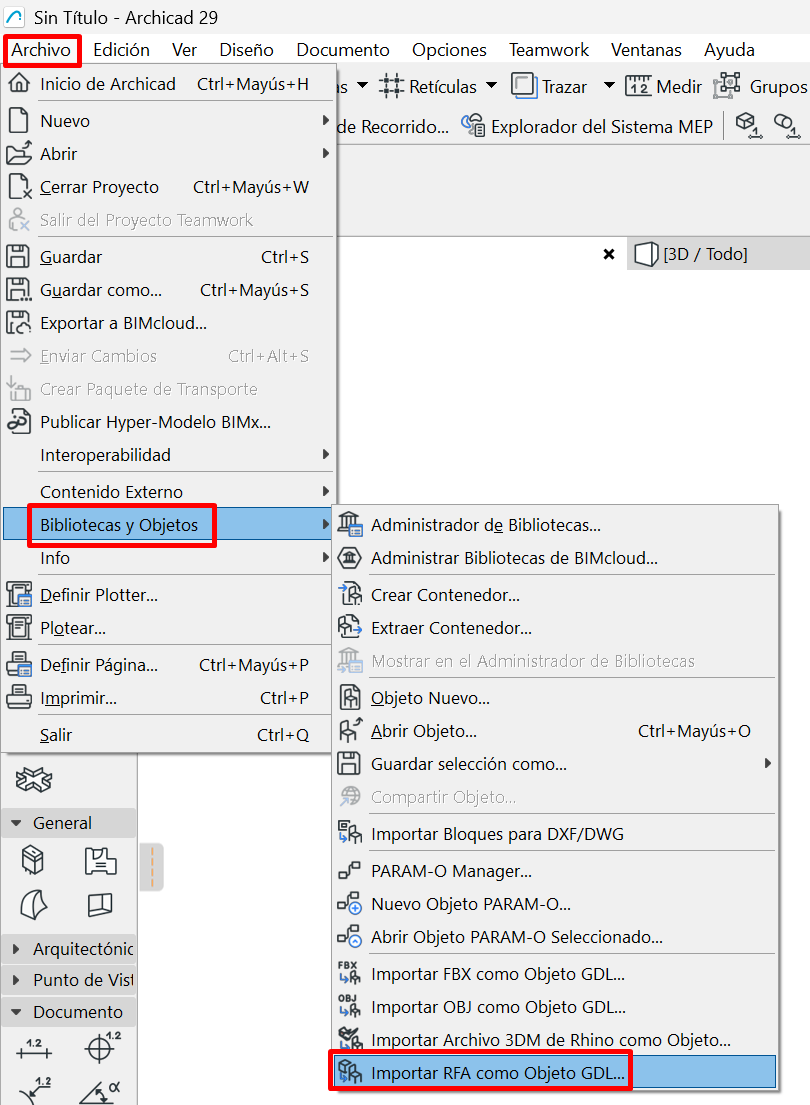

Ve a Archivo > Bibliotecas y Objetos > Importar RFA como Objeto GDL.
Busca el archivo .RFA que deseas importar.
Selecciónalo y haz clic en Abrir.

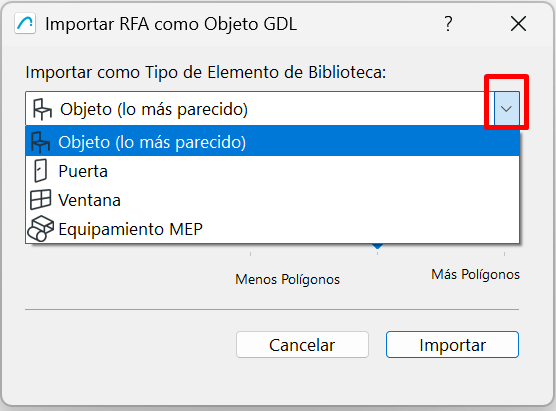

En el cuadro de diálogo Importar RFA como Objeto GDL, configura las opciones de importación según tus necesidades.
Haz clic en Importar.
El objeto se añadirá automáticamente a la Biblioteca Incrustada del proyecto.

Cómo usar el objeto importado

Abre la herramienta Objeto.
Accede a la Biblioteca Incrustada.
Busca el objeto importado.
Selecciónalo y colócalo en el proyecto.

Importante: Aunque se conserva la geometría y algunos parámetros, el objeto convertido a GDL no mantiene la parametricidad nativa de Revit. Su comportamiento será limitado en comparación con la familia original.

Buenas prácticas

Utiliza archivos RFA simples (mobiliario, luminarias, etc.).
Revisa la escala del objeto tras la importación.
Ajusta materiales dentro de Archicad si es necesario.
Guarda el objeto en tu biblioteca para reutilizarlo.
