¿Cómo añadir parámetros de un objeto a un esquema en Archicad?

En Archicad es posible incluir parámetros específicos de un objeto de biblioteca dentro de un Esquema para poder listarlos, cuantificarlos o visualizarlos correctamente.

Este procedimiento permite añadir parámetros como Ancho, Profundidad o Altura directamente a los campos del esquema.

Paso 1 - Abrir las Definiciones del Esquema

1. Ir a Documentación > Esquemas > Definiciones de Esquema.
2. Alternativamente, desde el Mapa del Proyecto, localizar la carpeta Esquemas, hacer clic derecho sobre el esquema deseado y seleccionar Definiciones de Esquema.

Paso 2 - Añadir nuevos campos

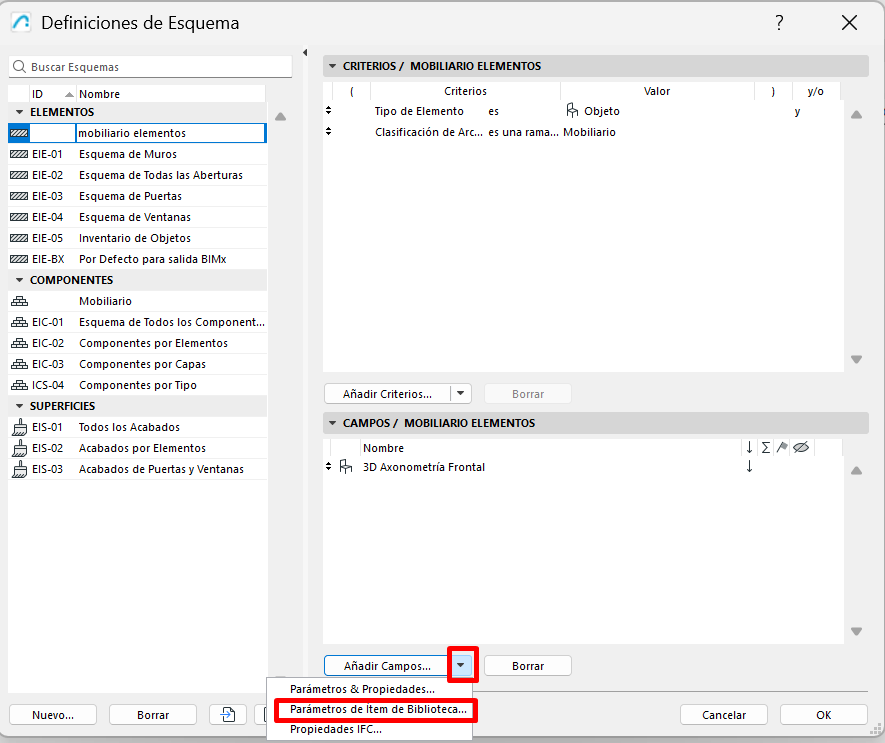

1. Dentro de la ventana de configuración del esquema, haz clic en el menú desplegable “Añadir campos”.

2. Selecciona la opción “Parámetros de ítem de biblioteca”.



Paso 3 - Seleccionar el objeto

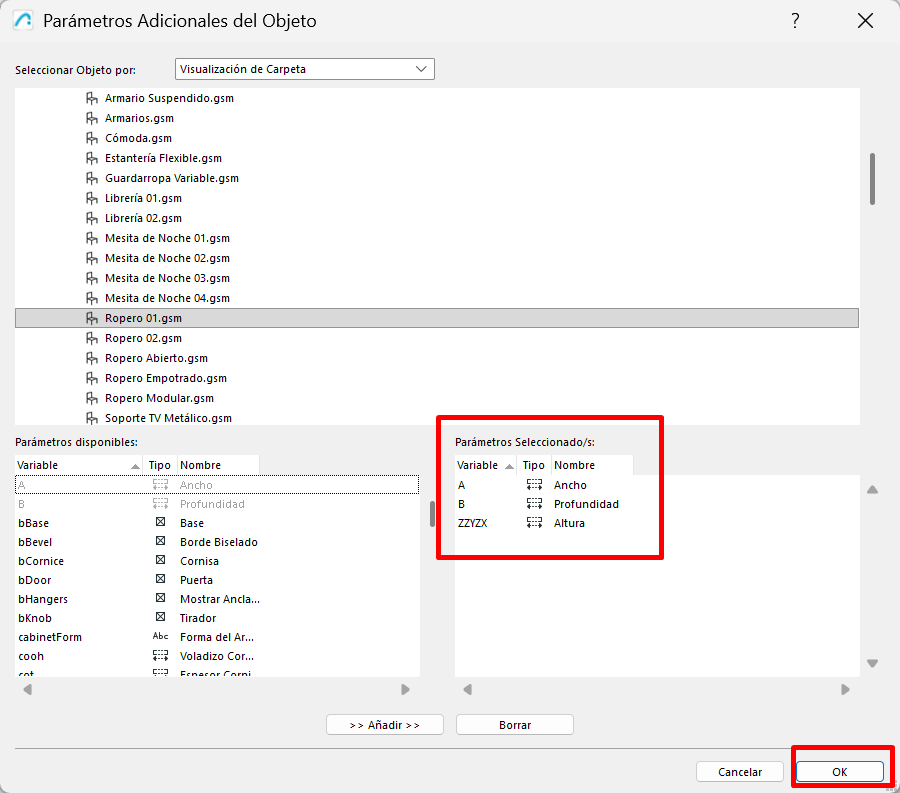

1. Se abrirá una ventana donde podrás elegir el objeto de biblioteca del que deseas extraer los parámetros.

2. Selecciona el objeto correspondiente.



Paso 4 - Buscar y añadir los parámetros

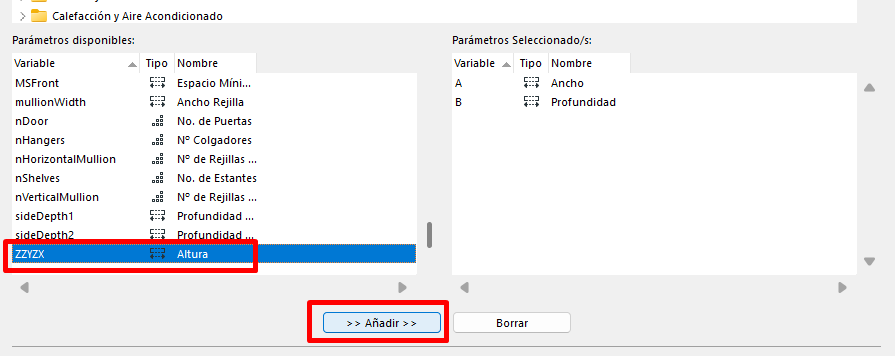

1. En la parte inferior de la ventana, localiza los parámetros que deseas añadir (por ejemplo: Ancho, Profundidad y Altura).

2. Haz clic en “Añadir” o arrástralos a la ventana de Parámetros seleccionados (sección derecha).









3. Confirma haciendo clic en OK.

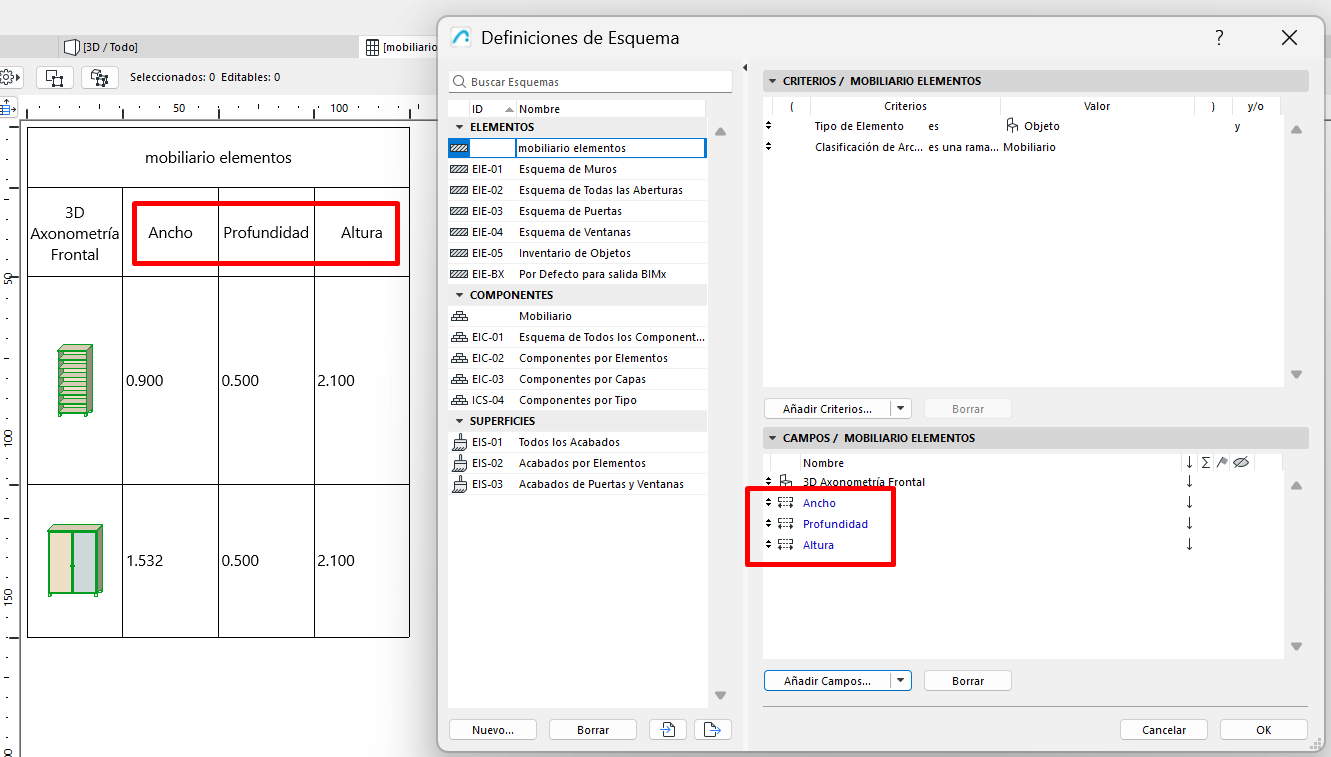

Resultado

Tras aplicar esta configuración:

• Los parámetros seleccionados se añaden como campos del esquema.
• El esquema mostrará los valores específicos del objeto.

• Podrás cuantificar y exportar correctamente la información del objeto.
