¿Cómo agregar parámetros de rotación a un objeto GDL en Archicad?

En Archicad es posible añadir parámetros de rotación personalizados a un objeto GDL, permitiendo controlar su orientación en los ejes X, Y y Z directamente desde el panel de parámetros. Esta técnica es especialmente útil en objetos como luminarias, elementos técnicos o componentes con orientación variable.

Paso 1 - Abrir el objeto en el Editor GDL

1. Selecciona el objeto en el proyecto o desde el Gestor de Bibliotecas.
2. Ábrelo en el Editor de Objetos GDL.
3. Accede a la sección Parámetros del objeto.

Paso 2 - Crear los parámetros de rotación

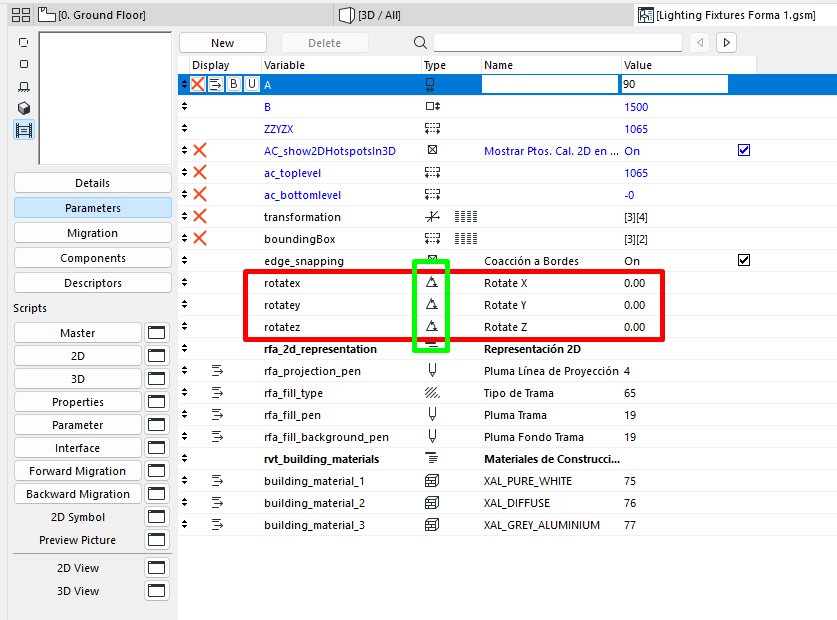

En la sección Parámetros, crea tres nuevos parámetros para controlar la rotación del objeto en cada eje.

1. Añade un parámetro llamado rotatex y define su tipo como Ángulo.
2. Añade un parámetro llamado rotatey con tipo Ángulo.
3. Añade un parámetro llamado rotatez con tipo Ángulo.

Por defecto, puedes asignarles un valor inicial de 0°.

Paso 3 - Aplicar la rotación en el Script 3D

Para que los parámetros funcionen, es necesario aplicarlos en el Script 3D del objeto.

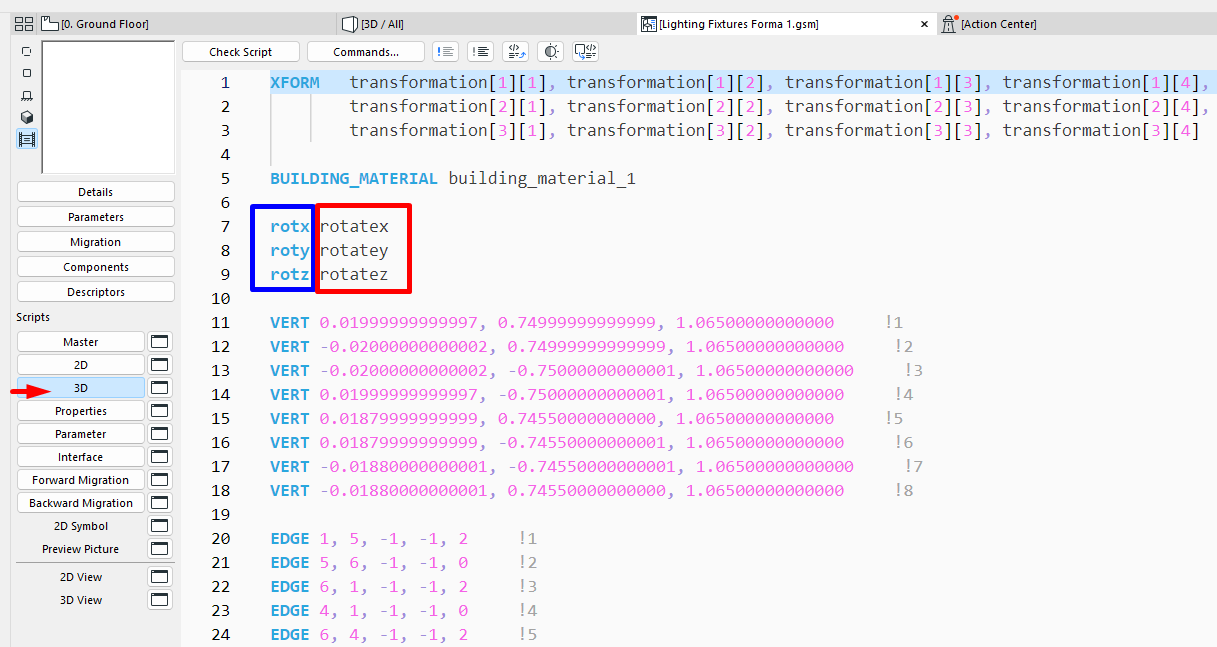

1. Accede a la sección Script 3D del editor GDL.

2. Añade los comandos de rotación haciendo referencia directa a los parámetros creados previamente:
   rotx rotatex
   roty rotatey
   rotz rotatez



El orden recomendado es aplicar primero la rotación en X, luego en Y y finalmente en Z, para obtener un comportamiento predecible del objeto.

Paso 4 - Verificar el funcionamiento del objeto

1. Guarda los cambios del objeto.
2. Coloca el objeto en el modelo.
3. Abre sus Parámetros y modifica los valores de rotación.
4. Comprueba que el objeto rota correctamente en el entorno 3D.

Por ejemplo, al asignar 180° al parámetro rotatex, el objeto se invertirá completamente sobre el eje X.
