¿Cómo utilizar objetos especiales para muros en Archicad?

Archicad permite utilizar objetos especiales para muros mediante un Add-On incluido en los Goodies, lo que facilita la incorporación de elementos paramétricos como molduras, panelados, zócalos especiales y otros accesorios asociados a muros. En este artículo se explica cómo instalarlos, configurarlos y utilizarlos correctamente.

Paso 1 - Descargar e instalar el Add-On (Goodies)

1. Accede a la página oficial de descarga de Goodies de Graphisoft:
   Goodies para Archicad 29 – Graphisoft España
2. Selecciona el sistema operativo correspondiente.

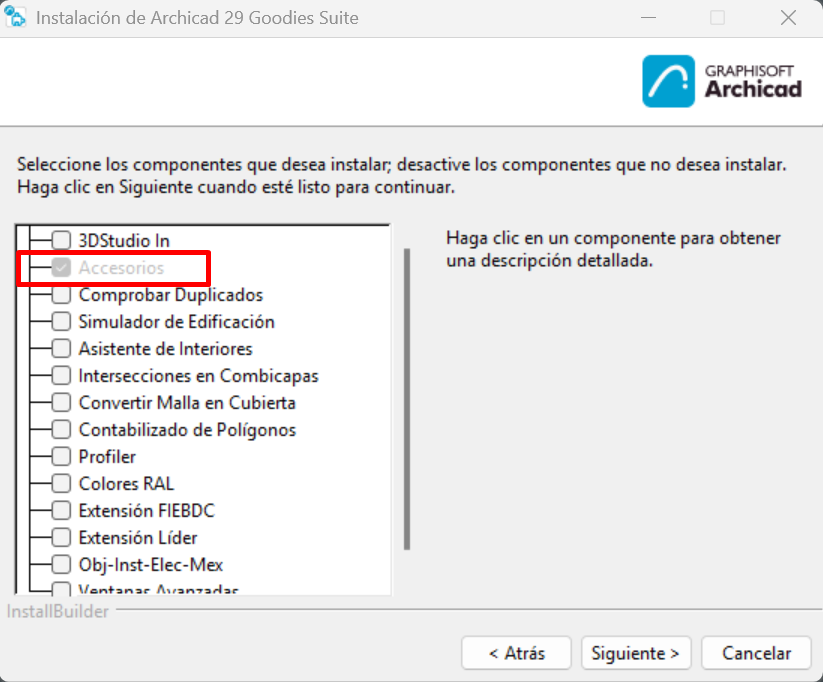

3. Ejecuta el instalador y, en la lista de componentes disponibles, selecciona el Add-On Accesorios (de Muro/Cubierta/Forjado).



4. En esta misma pantalla, puedes seleccionar e instalar los Add-Ons que desees, según tus necesidades de trabajo.
5. Finaliza la instalación e inicia Archicad.

Paso 2 - Cargar la biblioteca de objetos especiales en el proyecto

Para que los objetos especiales funcionen correctamente, es necesario preparar las bibliotecas del proyecto.

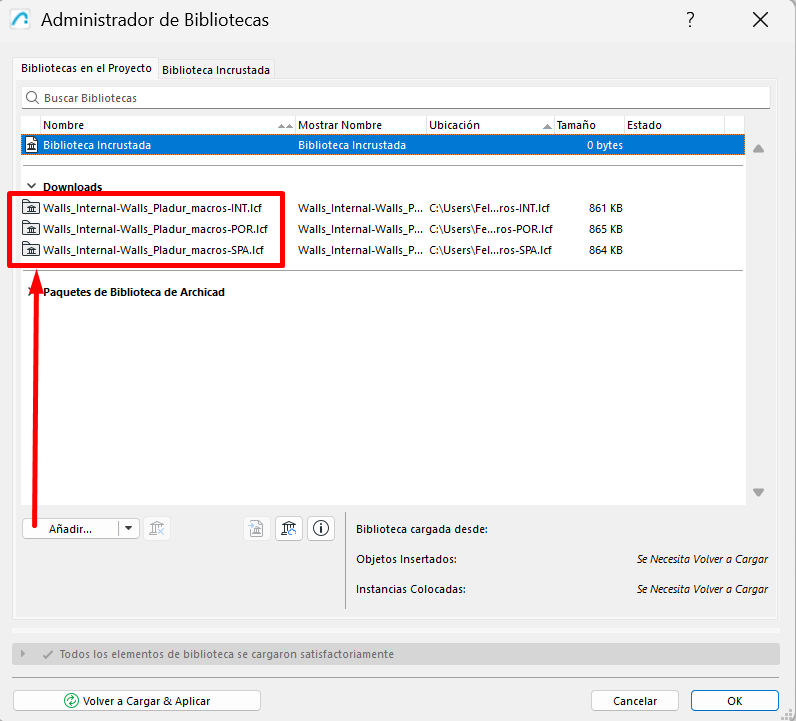

1. Abre el Administrador de Bibliotecas en Archicad.

2. Añade la biblioteca de objetos especiales que quieras utilizar, por ejemplo un contenedor de bibliotecas con macros de BIMobjects.

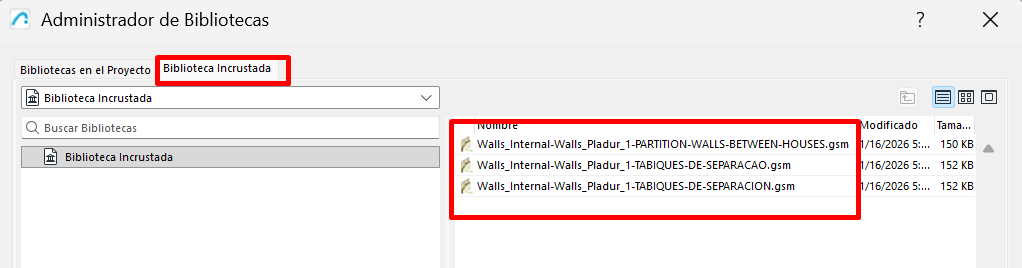

3. Añade también a la biblioteca incrustada del proyecto los elementos especiales que vayas a utilizar, para asegurar su correcta disponibilidad. Por ejemplo, archivos .GSM.







Paso 3 - Colocar objetos especiales asociados a un muro

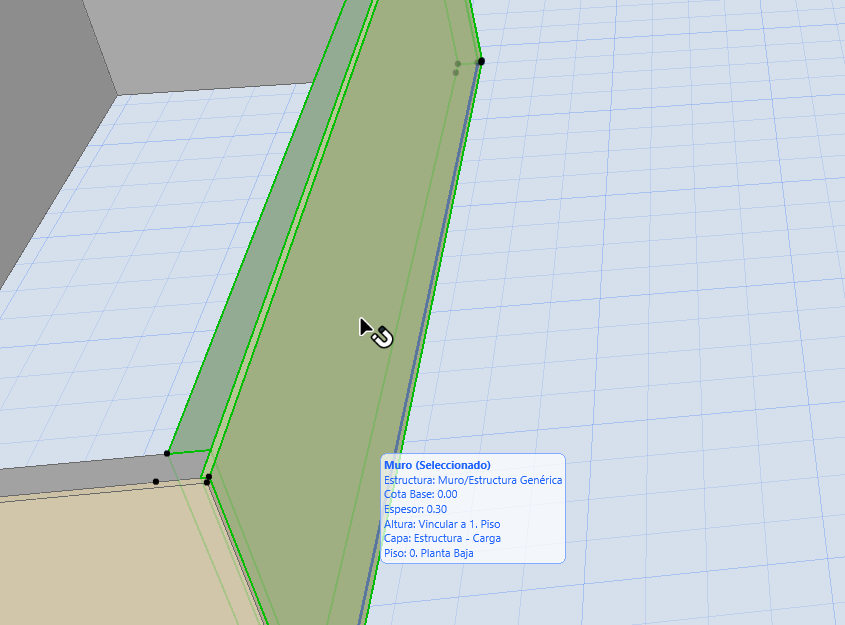

1. En planta, selecciona el muro sobre el que deseas trabajar.
2. Ve al menú Diseño → Extras de Diseño → Accesorios.
3. Selecciona la opción Accesorios de Muro.

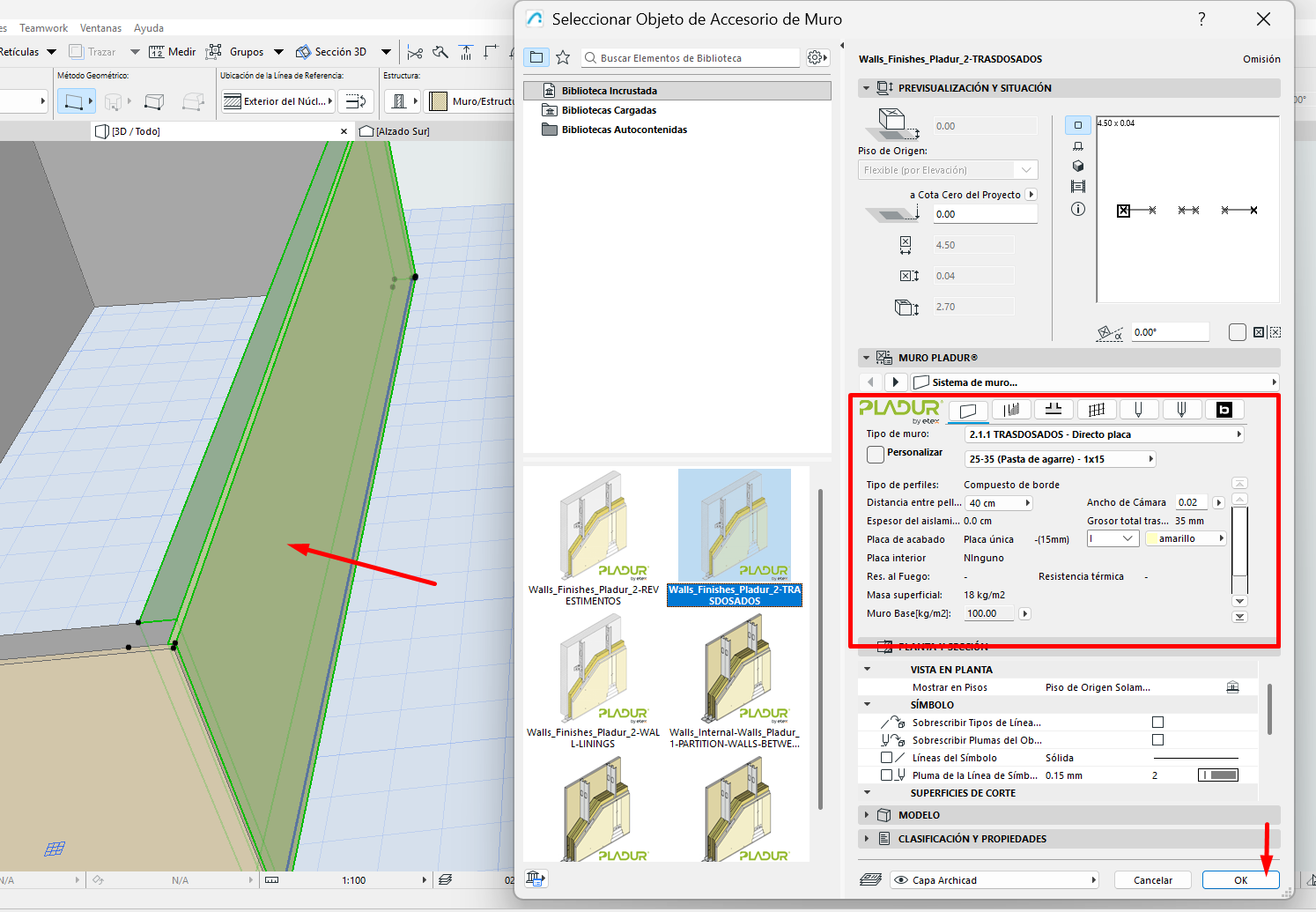

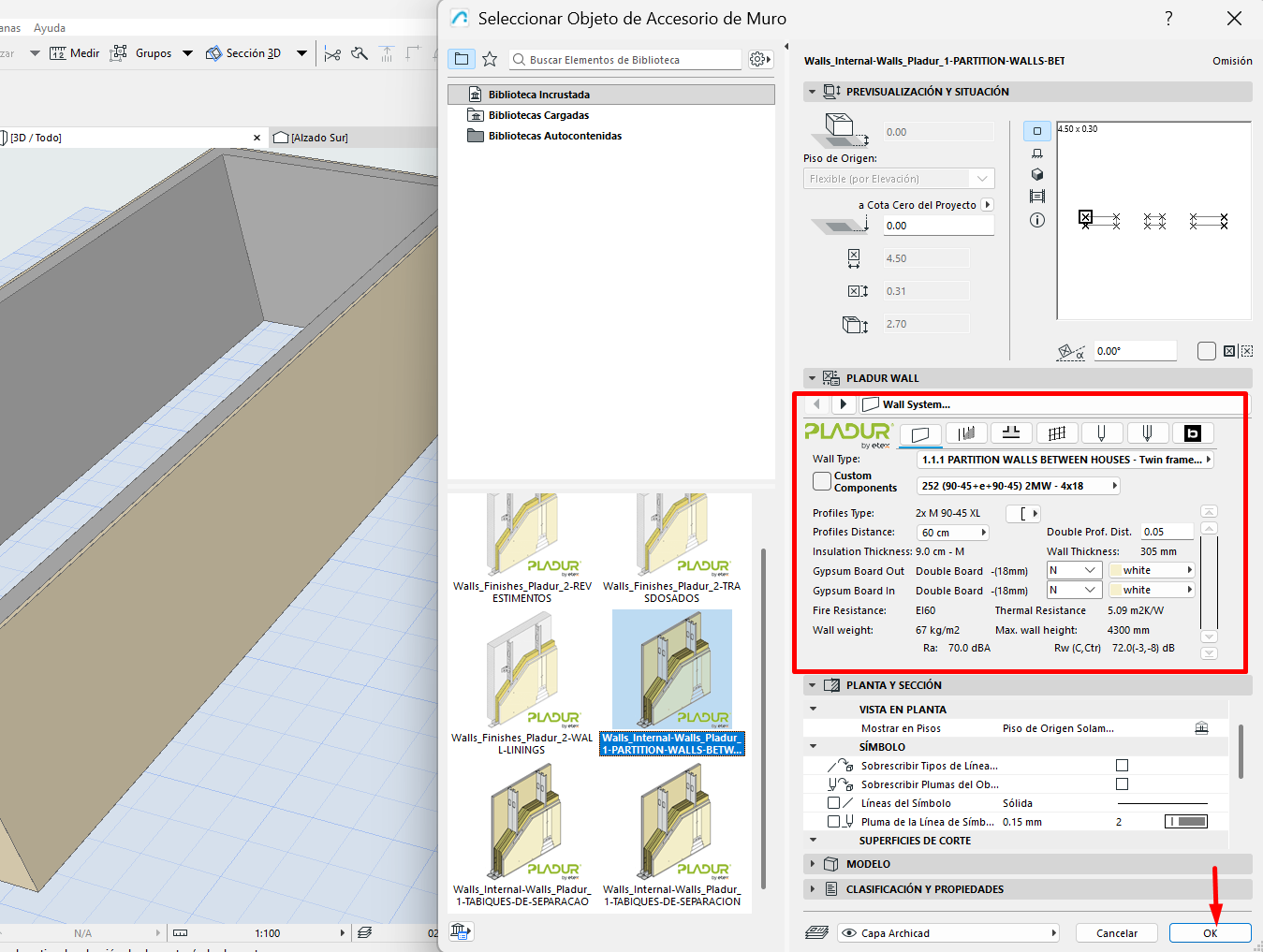

4. En el cuadro de diálogo, elige el objeto especial y ajusta sus parámetros (dimensiones, superficies, representación 2D/3D, orientación, etc.).

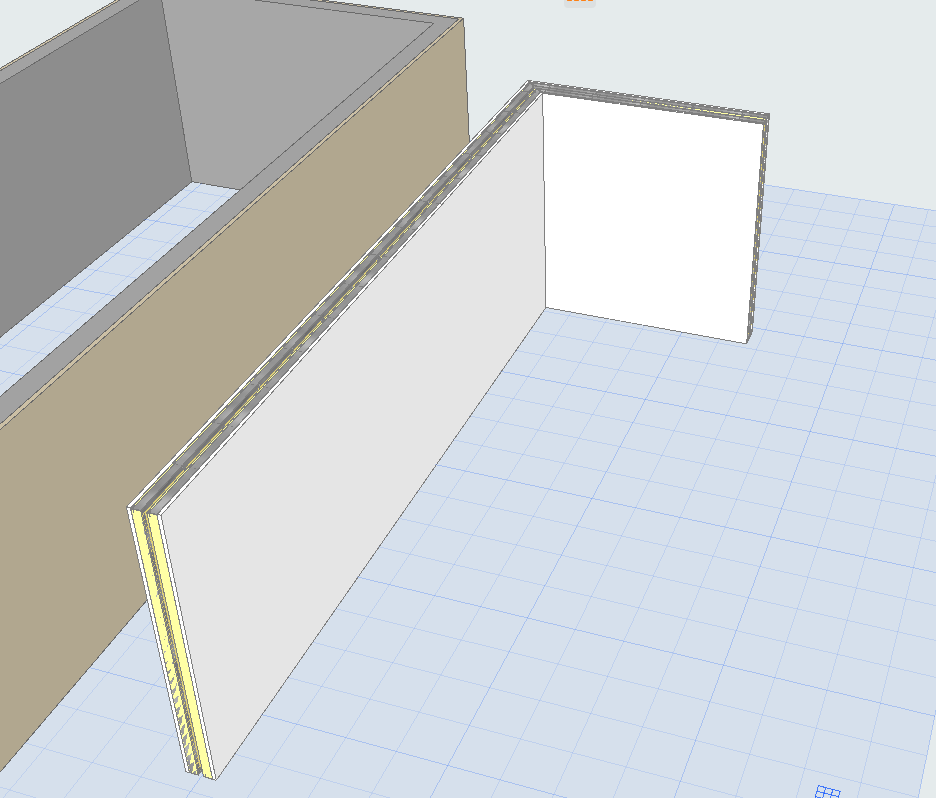

5. Confirma la cara del muro para colocar el accesorio sobre el muro seleccionado.





Paso 4 - Colocar objetos especiales sin asociarlos a un muro

También es posible colocar objetos especiales de forma independiente.

1. Accede al comando Accesorios sin seleccionar previamente un muro.

2. Elige el objeto especial deseado.

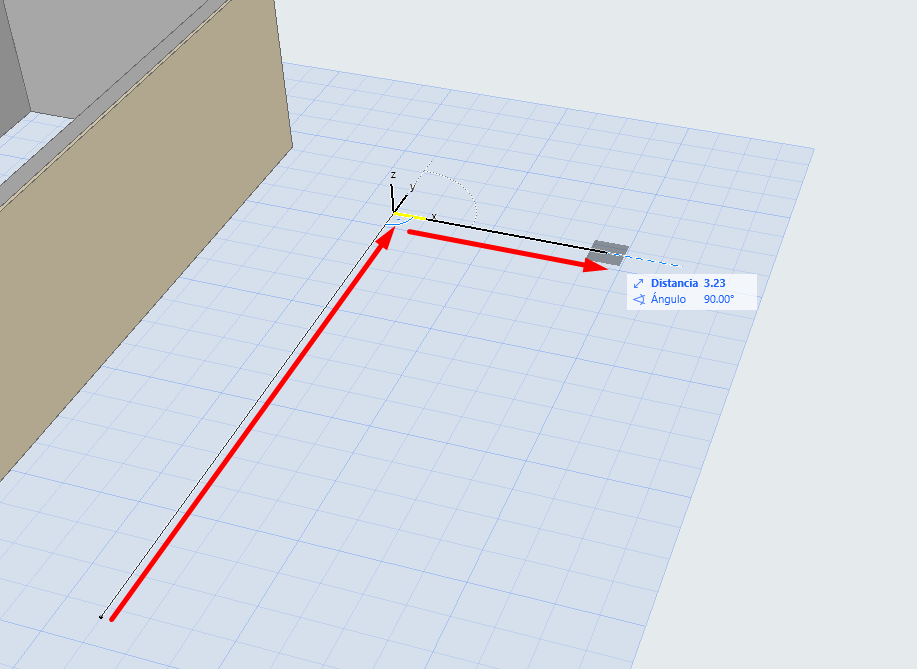

3. Dibuja una polilínea en planta para definir su geometría.








Paso 5 - Crear un atajo de teclado personalizado

Si utilizas los objetos especiales con frecuencia, se recomienda crear un atajo de teclado para acceder rápidamente al comando.

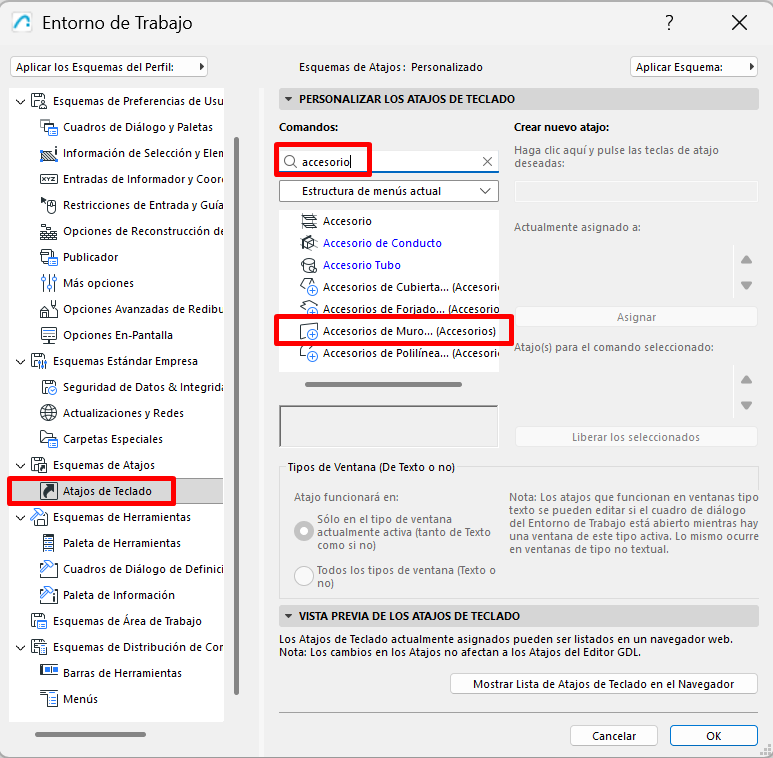

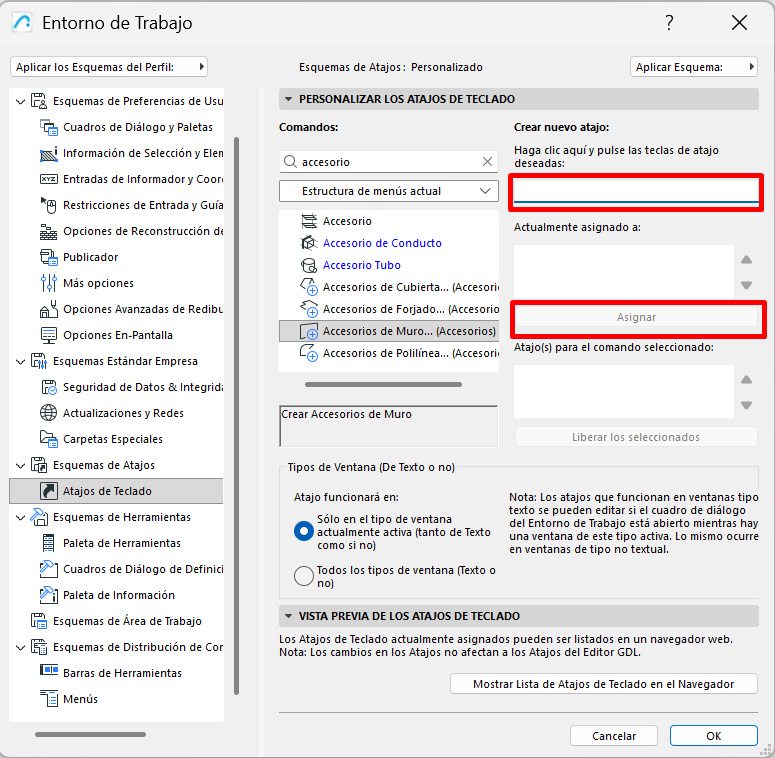

1. Ve a Opciones → Entorno de trabajo → Atajos de teclado.

2. Busca el comando Accesorios de Muro.





3. Asigna un atajo de teclado, por ejemplo I o Ctrl + I o cualquier otro que desees.






Paso 6 - Uso de Favoritos

Puedes guardar los objetos especiales para muros que utilices con más frecuencia como Favoritos para agilizar tu flujo de trabajo.

• Configura el objeto especial con los parámetros deseados.
• Guárdalo como Favorito.
• Accede a él posteriormente desde la Paleta de Favoritos.
