¿Cómo exportar un modelo de Archicad a Google Earth (.KMZ)?

Archicad permite exportar modelos 3D a Google Earth mediante el formato .KMZ, lo que facilita la visualización del proyecto en su contexto geográfico real. En este artículo se explican los métodos disponibles, las opciones de altitud y las limitaciones conocidas del proceso.

Método 1 - Enviar el modelo directamente a Google Earth

Este método exporta el modelo como archivo .kmz y lo abre automáticamente en Google Earth en un solo paso.

1. Ve a Archivo → Interoperabilidad → Enviar Modelo a Google Earth.

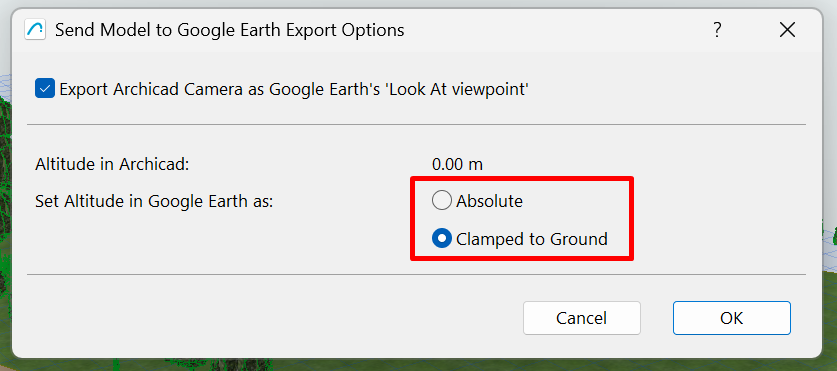

2. En el cuadro de diálogo Opciones de exportación a Google Earth, selecciona la configuración de altitud deseada:
   • Altitud Absoluta: coloca el modelo a la altitud definida en Archicad, sobre el nivel del mar.

   • Anclada al Suelo: ajusta el modelo automáticamente al terreno de Google Earth.



3. Haz clic en OK para continuar con la exportación.
4. Archicad genera el archivo .kmz y abre Google Earth automáticamente.

Método 2 - Guardar el modelo como archivo .KMZ

Este método ofrece mayor control sobre las opciones de exportación y es el más recomendable para compartir el archivo o revisar el contenido antes de exportarlo.

1. Abre la Ventana 3D.
2. Ve a Archivo → Guardar como.

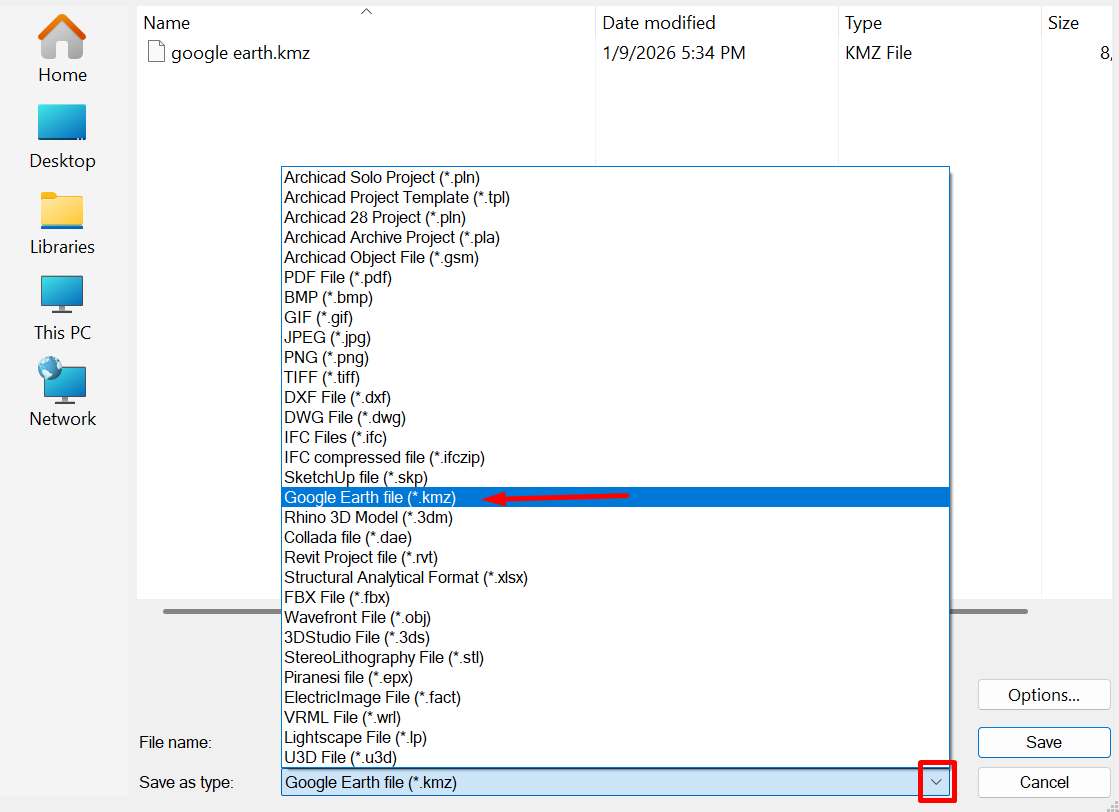

3. Selecciona el formato Google Earth (*.kmz).



4. Haz clic en Guardar.
5. Aparecerá una nueva ventana donde puedes seleccionar los elementos del modelo que deseas exportar a Google Earth.

6. Marca o desmarca los elementos según sea necesario y haz clic en OK para continuar con la exportación.



Opciones de exportación KMZ

• Exportar la cámara activa como Punto de Vista, para definir la vista inicial en Google Earth.
• Definir altitud como:
  • Altitud Absoluta (sobre el nivel del mar): coloca el modelo a la altitud exacta definida en Archicad.
  • Anclada al Suelo: sitúa el modelo directamente sobre el terreno de Google Earth.

Limitaciones de Google Earth

• Algunos archivos .kmz pueden contener caras triangulares con ángulos muy pequeños que Google Earth no importa correctamente.
• Si la cámara 3D en Archicad está situada por debajo del nivel del terreno, la vista resultante en Google Earth no coincidirá con la vista original.

Recomendaciones

• Comprueba siempre la Ubicación del Proyecto antes de exportar.
• Asegúrate de que la cámara 3D esté situada por encima del terreno.
• Prueba ambas opciones de altitud si el posicionamiento no es correcto.
