¿Cómo modelar una celosía utilizando la herramienta de Muro Cortina?

A continuación se describen los pasos para modelar una celosía de ladrillos en Archicad de forma eficiente utilizando un Panel de Muro Cortina.

1. Modela el ladrillo deseado utilizando la herramienta de Forjado, por ejemplo.

2. Ve a Archivo > Bibliotecas y Objetos > Guardar selección como > Panel Muro Cortina.





3. Crea un Muro Cortina y entra a sus definiciones.

4. En la pestaña Esquema, elimina todos los paneles hasta quedar con uno solo y asígnale las dimensiones de tu ladrillo. Asegúrate de seleccionar el panel principal en la parte inferior.

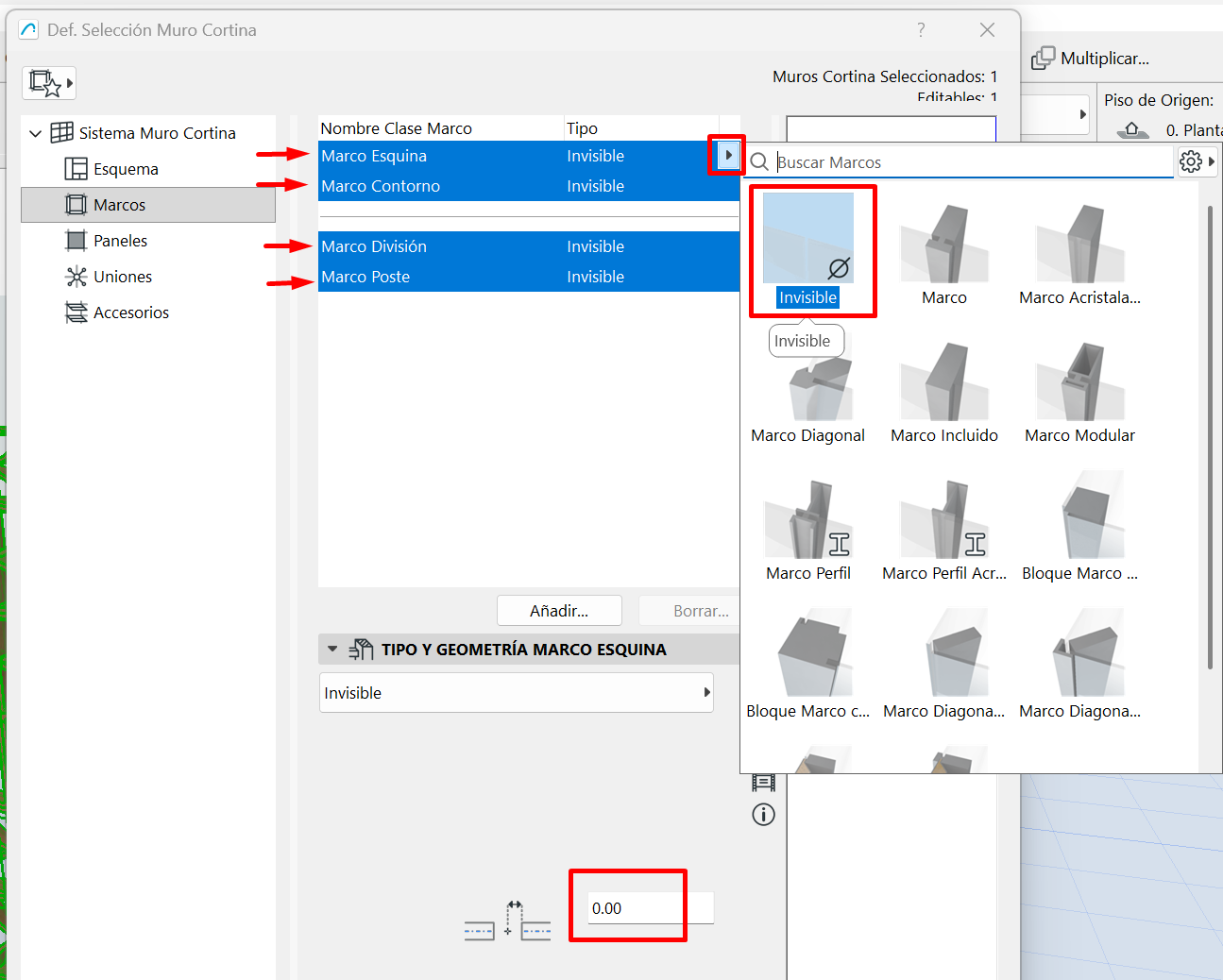

5. En la pestaña Marcos, para todos los marcos, asígnales un tipo de marco invisible y cambia el espesor a 0.00.





6. En la pestaña Paneles, elimina el Panel secundario.

7. En el Panel Principal, selecciona Panel MC Personalizado.





8. En las definiciones generales del panel, selecciona el panel personalizado y asigna el espesor que le diste originalmente.





9. Click en OK y listo
