¿Cómo puedo crear una rampa curva en Archicad 29?

Las rampas curvas en Archicad se crean mediante un objeto específico disponible dentro de la Herramienta Objeto, situada en el panel izquierdo. Este procedimiento te guía paso a paso para localizar, configurar y colocar correctamente una rampa curva en tu proyecto de Archicad 29.

1. Acceder a la herramienta

1. Abre tu proyecto en Archicad.
2. En el panel izquierdo (barra de herramientas de Archicad), selecciona la Herramienta Objeto (icono de cubo gris).
3. Abre los ajustes del objeto haciendo clic en Ajustes por Defecto del Objeto en la parte superior o presionando Ctrl/Cmd + T.

2. Localizar el objeto de rampa curva

1. En la ventana de selección de objetos, asegúrate de estar usando la Biblioteca de Archicad 29.
2. Navega por las carpetas hasta llegar a:
   04 Construcción → Escaleras y Rampas → Rampas.

3. Selecciona el objeto “Rampa Curva”.

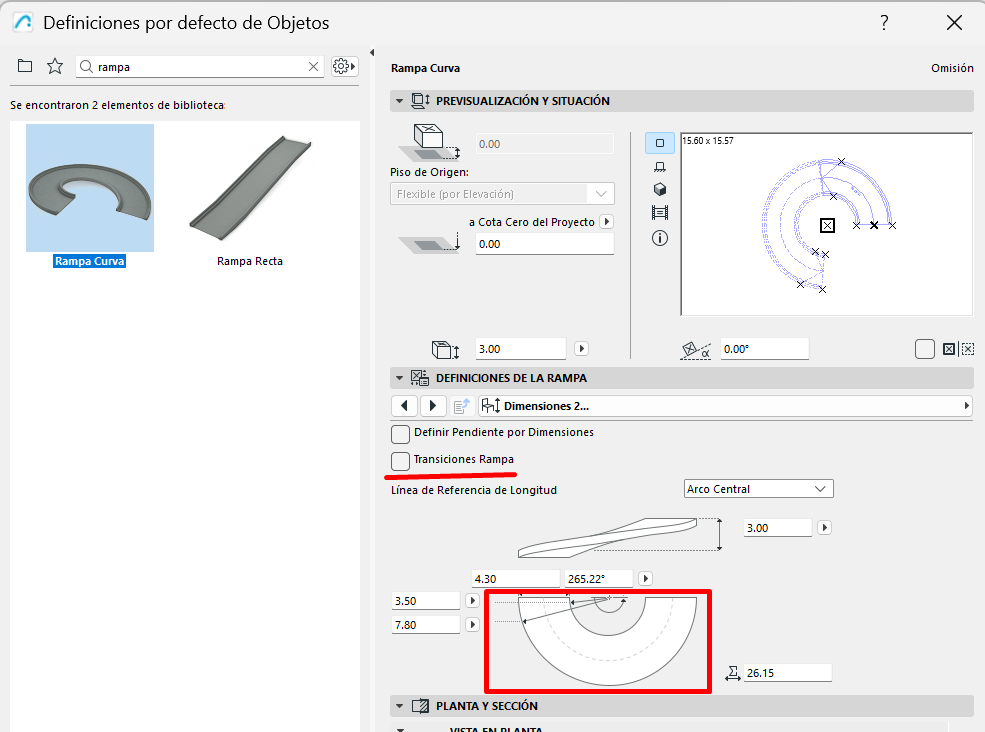

3. Configurar los parámetros esenciales

1. Con la Rampa Curva seleccionada, revisa los parámetros de Geometría:
   • Tipo de rampa (circular o helicoidal).
   • Radio interior y radio exterior.

   • Ancho útil de la rampa.



2. Define la pendiente:
   • Indicando la diferencia de altura entre inicio y final, o
   • Introduciendo directamente la pendiente (%), si el objeto lo permite.

3. Ajusta la segmentación de la curva configurando el número de segmentos para controlar la suavidad de la rampa en 3D.

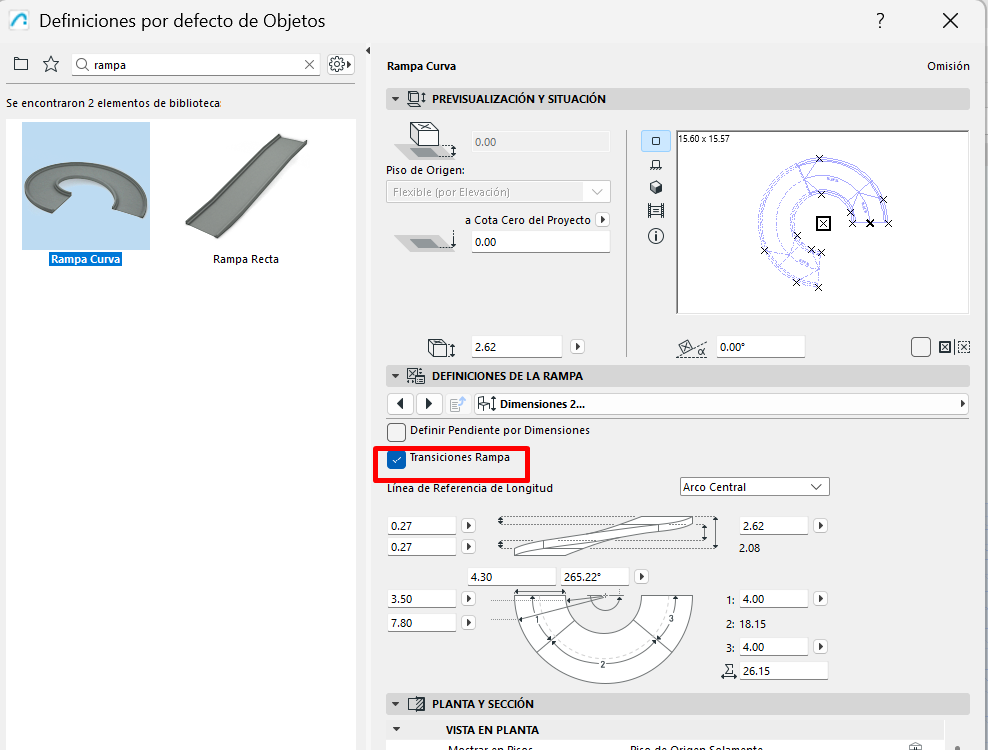

4. Configura la representación:
   • Materiales de superficie.
   • Rellenos y tipo de trazo en planta.
   • Símbolos gráficos (flechas, contornos, etc.).

4. Colocar la rampa en el plano

1. Asegúrate de que la Herramienta Objeto está activa y que el objeto Rampa Curva está configurado correctamente.
2. Sitúate en la planta donde comenzará la rampa (por ejemplo, planta baja).
3. Haz clic en el punto donde quieras definir el origen de la rampa.
4. Mueve el cursor para definir:
   • El sentido de la curva.
   • El radio de la rampa.
5. Haz clic de nuevo para fijar la longitud de la rampa, o introduce valores numéricos precisos si lo prefieres.

5. Ajustes finales en 3D

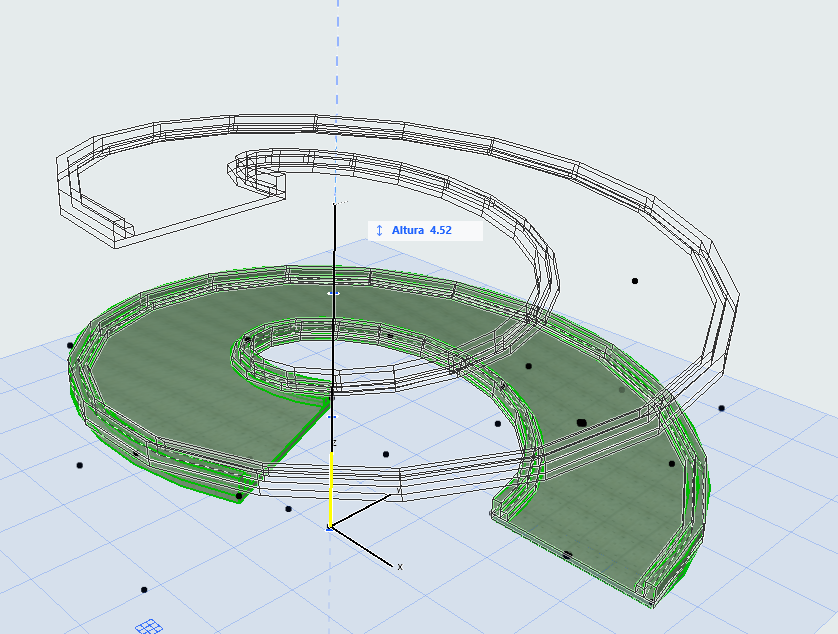

1. Cambia a la vista en 3D para revisar la rampa curva en el modelo.
2. Utiliza los puntos calientes para ajustar:

   • La altura de inicio o final.




3. Comprueba que no haya interferencias con otros elementos (losas, muros, barandillas, etc.) utilizando las herramientas de corte y filtrado en 3D.

6. Recomendaciones técnicas

1. Para rampas especialmente complejas (helicoidales de varias vueltas o geometrías muy específicas), puedes combinar perfiles complejos con la herramienta Morph, solo cuando el objeto estándar de rampa no cubra la necesidad.
2. Ajusta la resolución de la curva según la fase del proyecto: menor detalle en bocetos iniciales, mayor detalle en documentación final.
3. Verifica siempre que la pendiente y el ancho de la rampa cumplen con la normativa de accesibilidad y seguridad aplicable (por ejemplo, normativa nacional de accesibilidad).
