¿Cómo redefinir el punto de referencia (origen de usuario) al dibujar elementos en Archicad?

Cuando dibujas un elemento en Archicad (por ejemplo, un muro), puedes redefinir el punto de referencia (origen de usuario) para introducir medidas exactas sin usar líneas guía. Este artículo explica cómo hacerlo de forma rápida durante el trazado.

Pasos

1. Paso 1 — Inicia el dibujo
   • Empieza a dibujar el elemento donde lo necesites (haz el primer clic para iniciar el muro u otro elemento).

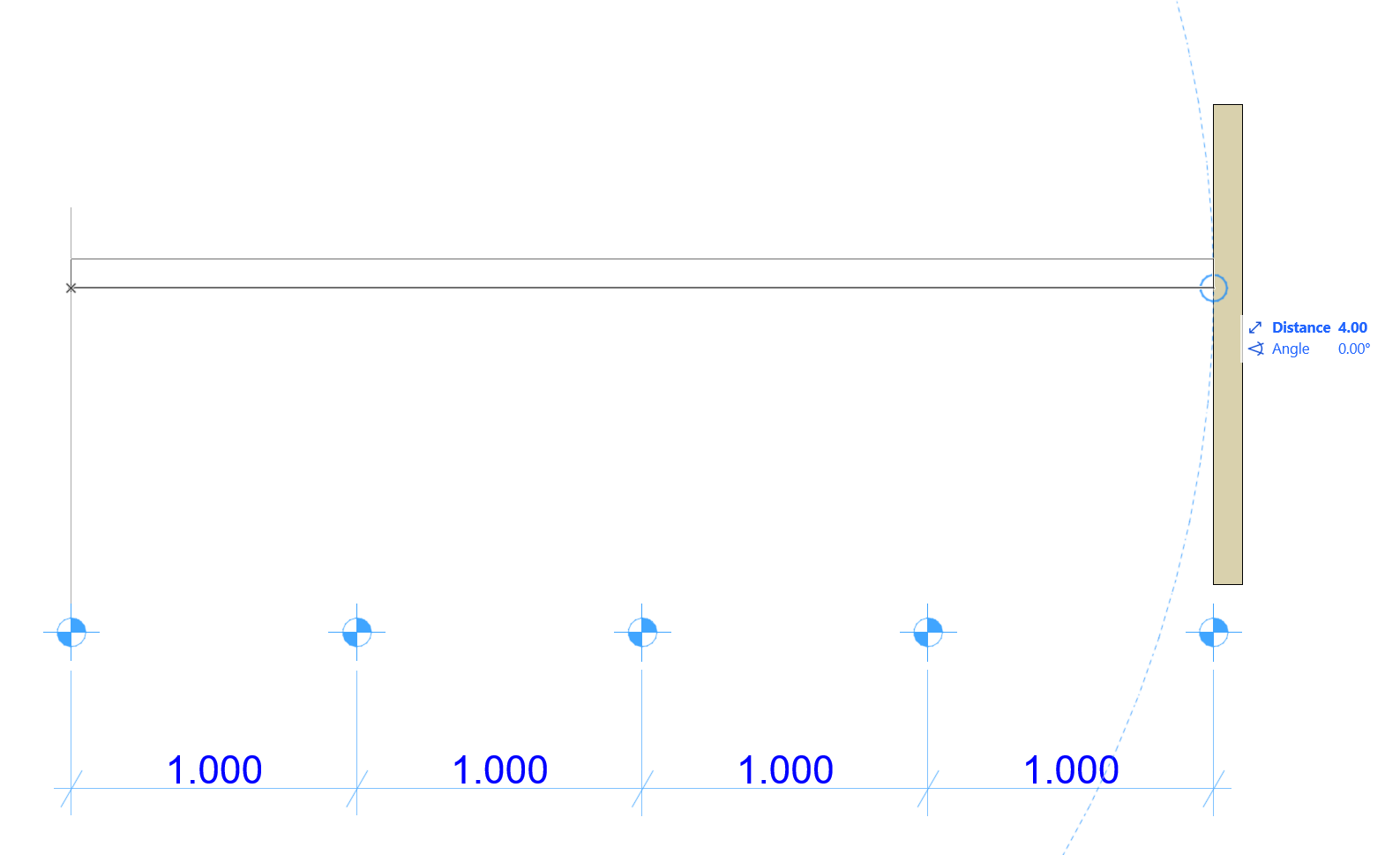

2. Paso 2 — Apunta al punto de referencia
   • Coloca el cursor sobre la esquina, nodo o punto del modelo que quieras usar como referencia.

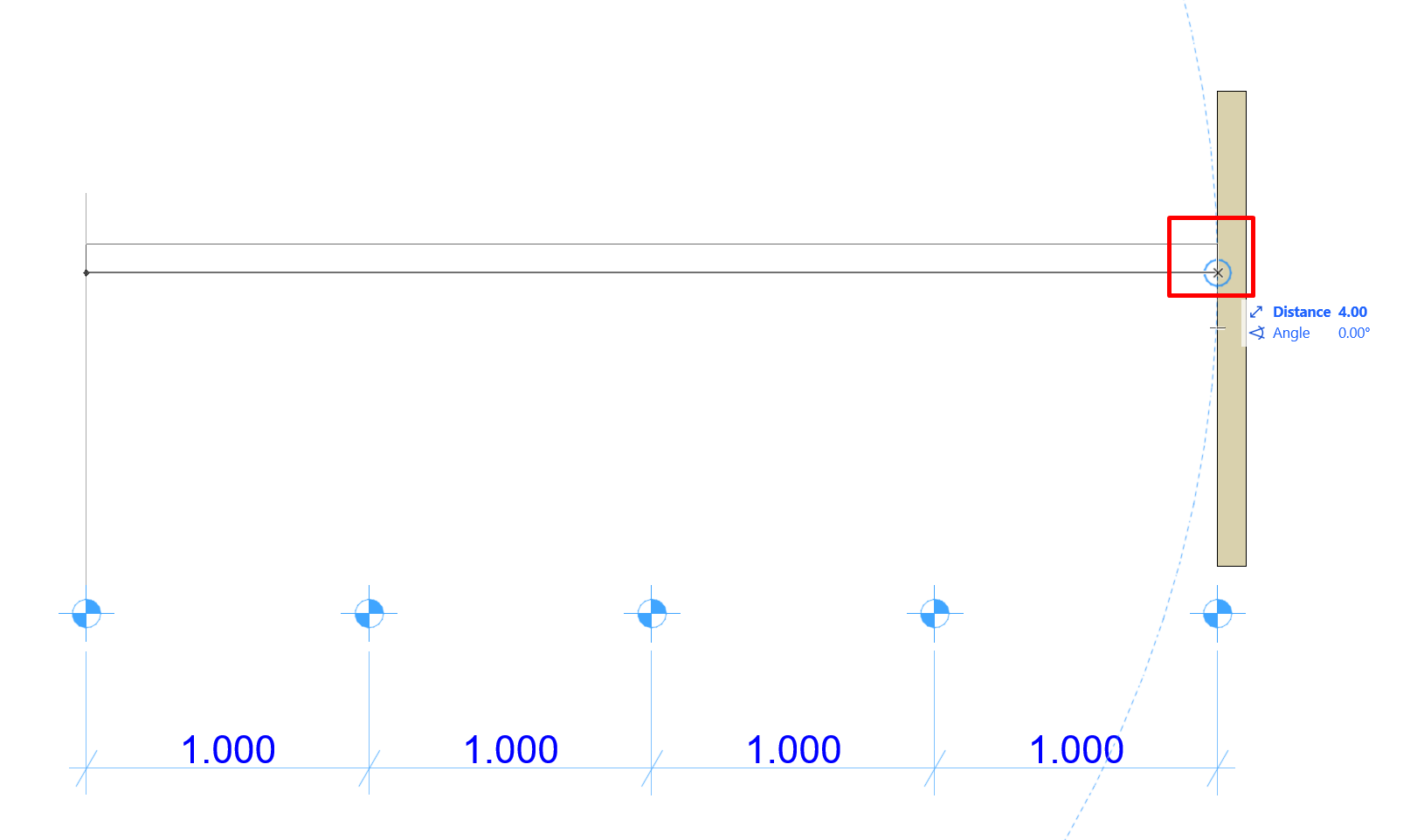

3. Paso 3 — Espera la marca de referencia

   • Espera un instante hasta que veas el círculo azul que confirma la detección del punto.





4. Paso 4 — Define el nuevo origen
   • Pulsa ALT + SHIFT.
5. Paso 5 — Verifica el origen de usuario

   • Se marcará en pantalla la X del nuevo origen de usuario en el punto seleccionado.

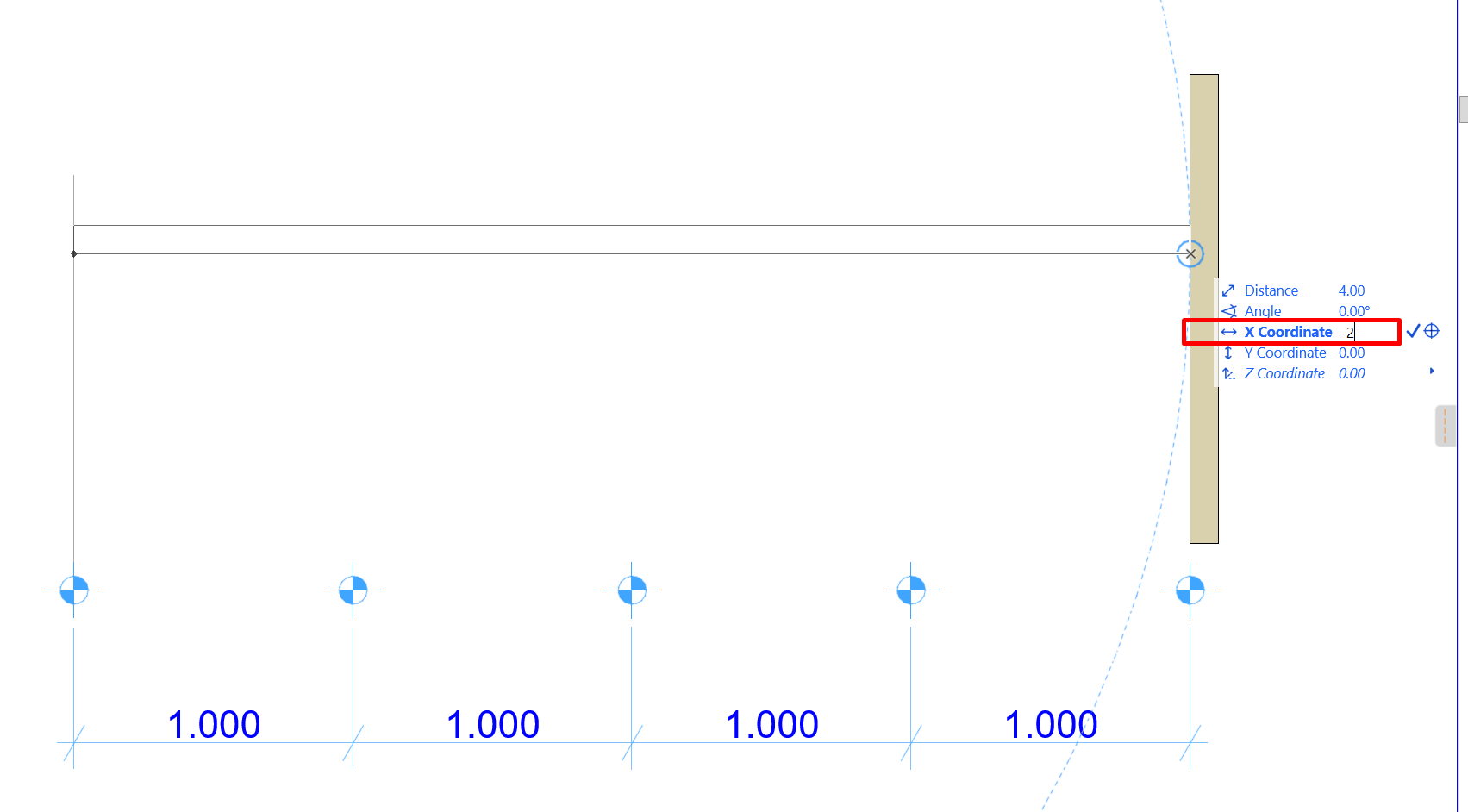

6. Paso 6 — Introduce la distancia relativa
   • Según el eje deseado, pulsa X o Y y escribe la distancia a partir del origen marcado.
   • Para ir en sentido contrario, antepone el signo menos.

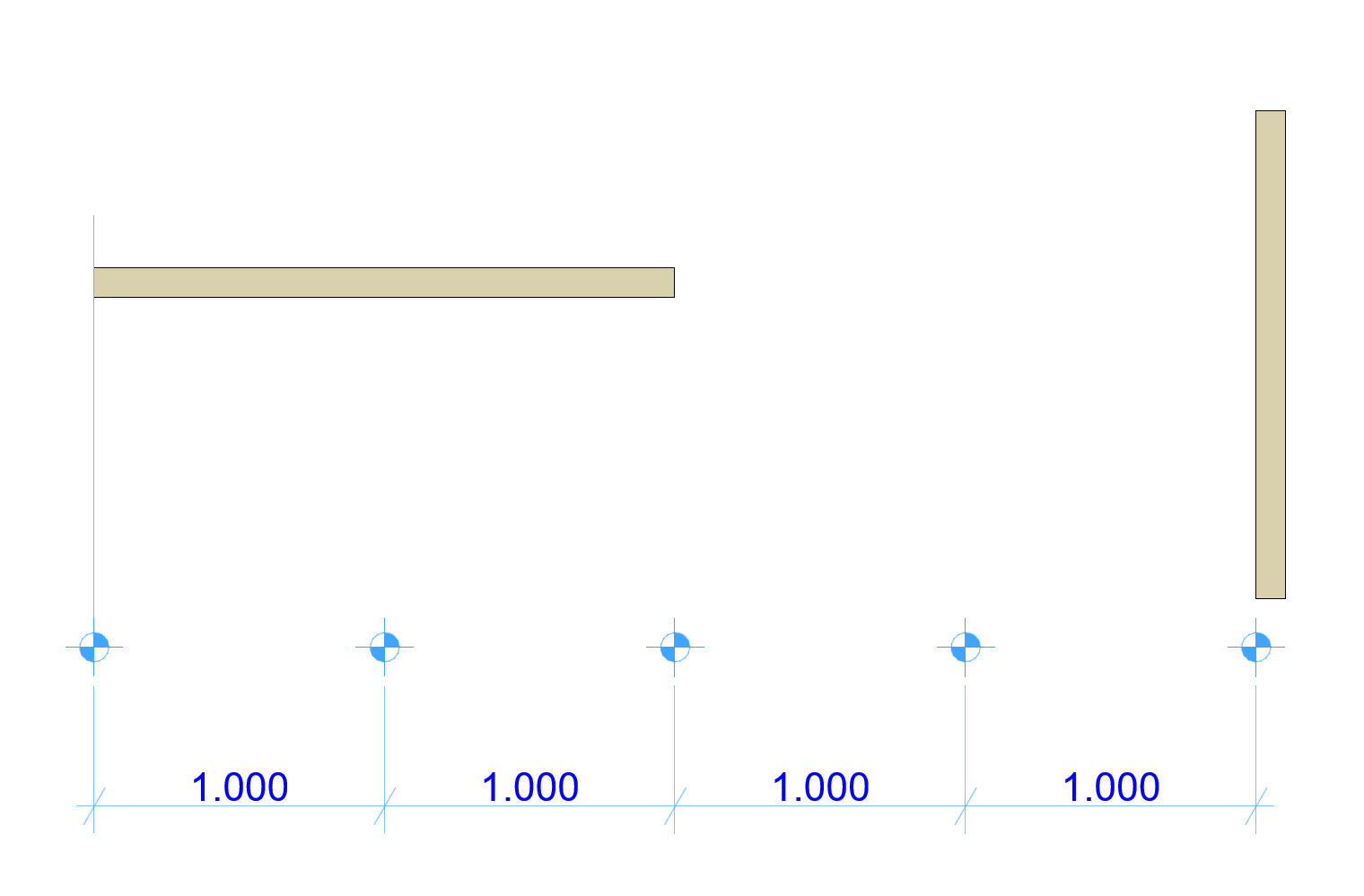

   • Ejemplo: para terminar el muro a 2 m a la izquierda del punto de referencia, pulsa X y escribe -2. El elemento se completará exactamente a 2 m hacia la izquierda del origen definido.



Notas y buenas prácticas

• Este flujo sirve para muros, líneas, cotas, losas, vigas y otros elementos que requieran medidas precisas.
• Si no aparece el círculo azul, mueve ligeramente el cursor hasta que Archicad detecte el punto.
• Puedes repetir ALT + SHIFT en cualquier momento para redefinir el origen de usuario.
