¿Cómo crear o añadir un Sistema MEP en Archicad?

Tiempo de lectura: 5 min.

En Archicad, los Sistemas MEP permiten agrupar, clasificar y visualizar elementos de instalaciones mecánicas, eléctricas y sanitarias (MEP) dentro del modelo BIM. Cada sistema puede representar una red funcional, como ventilación, agua fría, cableado de iluminación o de datos.

La correcta creación y asignación de sistemas MEP facilita:

• La coordinación entre disciplinas durante el diseño.
• El control de visibilidad y color de los elementos.
• La generación de listas, filtros y cuantificaciones específicas.
• La exportación ordenada a formatos colaborativos como IFC.

Este artículo proporciona las instrucciones necesarias para crear un nuevo Sistema MEP o asignar elementos a un sistema existente dentro de Archicad, utilizando el módulo MEP Modeler.

Audiencia

• Consultores MEP
• Modeladores BIM
• Arquitectos coordinadores
• Técnicos de soporte Archicad
• Usuarios del módulo MEP de Archicad

Prerrequisitos

• Archicad este instalado correctamente.
• Tiene permisos de edición en el archivo del proyecto (Teamwork).
• Existen elementos MEP disponible en el archivo del proyecto y su biblioteca.

Pasos para crear un nuevo Sistema MEP

1. Acceder a la paleta de sistemas MEP

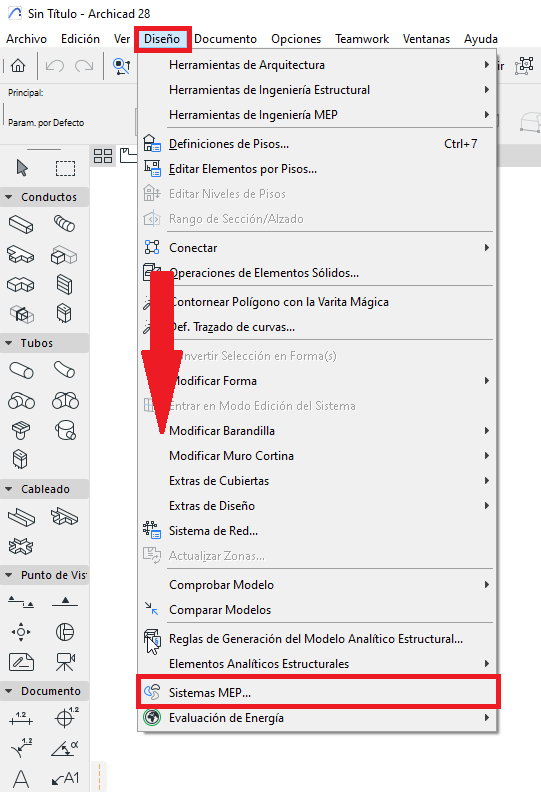

   Ir al menú superior: Diseño > Sistemas MEP...



2. Crear un sistema nuevo

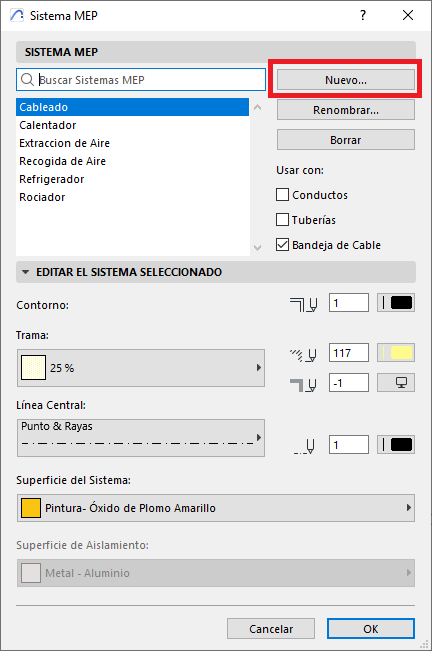

   1. En la ventana de dialogo de Sistema MEP, haga clic en Nuevo...



   2. Escriba el nombre del nuevo Sistema MEP en la ventana de dialogo de Nuevo Sistema MEP.

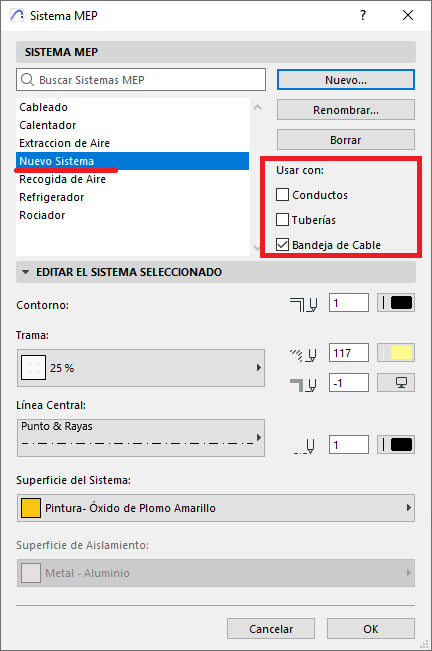

   3. Teniendo el nuevo Sistema MEP seleccionado (ver foto), especifica con que tipo de elementos MEP estará  disponible el nuevo Sistema MEP (si Conductos o Tuberías, o con las Bandejas de Cables, con varios)

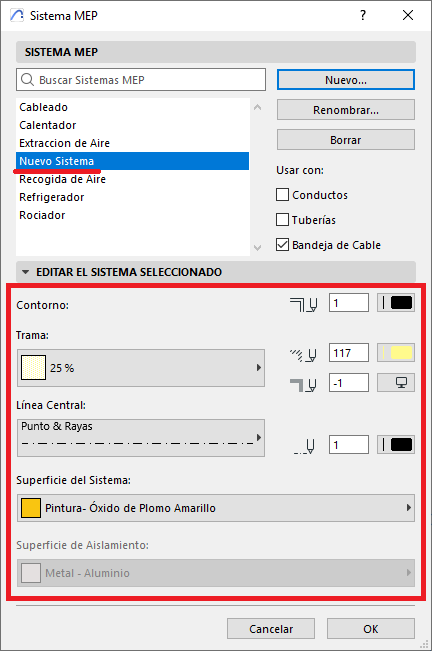

   4. Teniendo el nuevo Sistema MEP seleccionado (ver foto), configura los atributos gráficos de los elementos MEP.



   5. Pulse Aceptar para crear el sistema.


Validación

• Con una herramienta de modelado MEP (de Conductos o Tuberías o Bandejas de cables), modela un tramo para hacer prueba, y intenta asignarle el recién creado Sistema MEP.
  • Si el nuevo Sistema MEP no esta disponible en la herramienta de modelado MEP, abre la ventana de dialogo de Sistema MEP, y revisa si el sistema esta disponible y que tenga la asignación correcta (de Conductos o Tuberías o Bandejas de cables).
  • Si el sistema esta disponible pero los atributos gráficos son incorrectos, vuelva a la ventana de dialogo de Sistema MEP, y edita la configuración grafica del sistema MEP.

Consejo para Consultores

• Se aconseja hacer copias de seguridad de los diferentes Conjuntos de Referencias, incluso aquellos que vienen por defecto con la instalación del programa antes de editar su lista de dimensiones
• Utilice nomenclaturas normalizadas para los sistemas MEP, por ejemplo: MECH_VENT o ELEC_ILUM, para mejorar la organización y coordinación del modelo.
