¿Cómo mostrar los Marcadores de Sección en Vistas de Secciones o Alzados en Archicad?

Tiempo de lectura: 4 min.

En proyectos complejos, puede ser útil visualizar los Marcadores de Sección directamente en las Vistas de Secciones o de Alzados. Esto permite ubicar gráficamente la posición de cortes dentro del modelo y acceder rápidamente a las vistas relacionadas. Archicad ofrece un procedimiento sencillo para lograrlo mediante Marcadores Vinculados.

Audiencia

Este artículo está dirigido a usuarios de Archicad de todos los niveles que desean mostrar los Marcadores de Sección en Vista de Secciones o Alzados.

Requisitos previos

• Tener Archicad abierto con un proyecto activo, y con Secciones ya creadas.

• Disponer de los permisos necesarios para crear y editar Secciones y Alzados (en proyectos Teamwork).

• Conocimiento básico del entorno de trabajo en Archicad.

Procedimiento

1. Abrir un vista de Sección o de Alzado en una nueva pestaña.

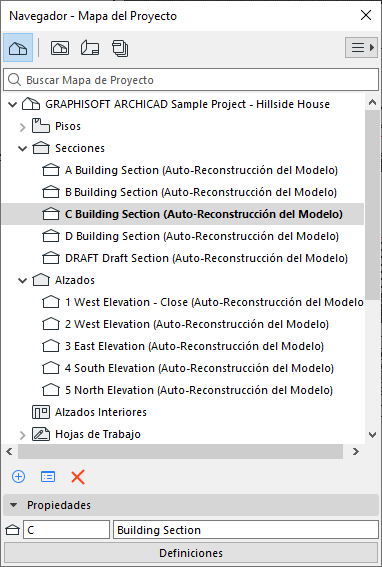

   En el Navegador del proyecto, haz doble clic sobre una de las vistas de Sección o Alzado para abrirla en una nueva pestaña.



2. Activar la opción de Trazar
   En la barra superior, activa la herramienta Trazar (ver foto).



3. Seleccionar una Vista de Planta como referencia

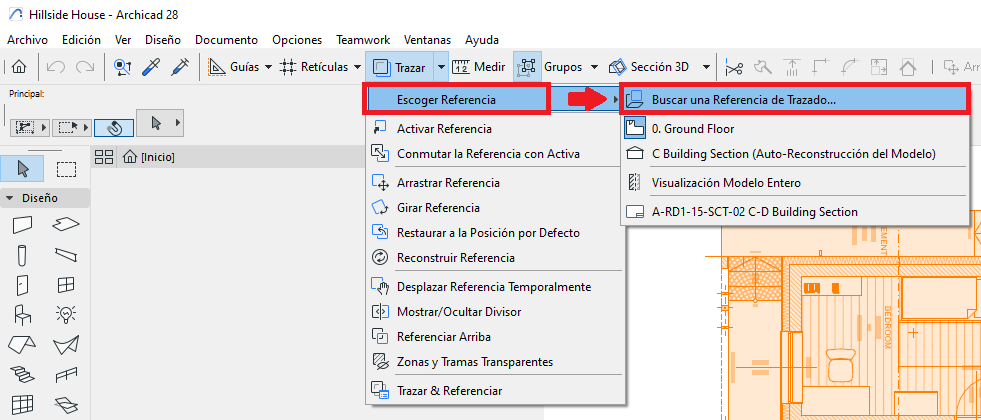

   Haz clic en la flecha desplegable y selecciona Escoger Referencia > Buscar una Frederica de Trazado...

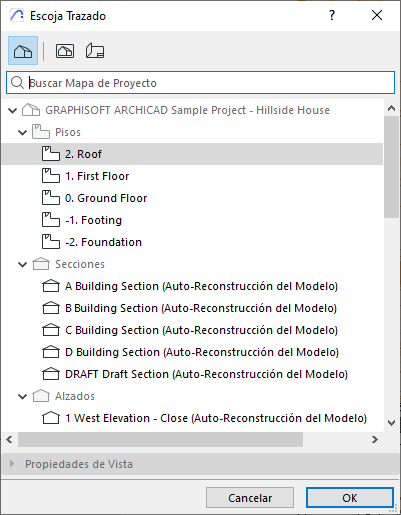

   En el menú Escoja Trazado, haz doble clic sobre una Vista de Planta (por ejemplo, la planta baja).



4. Copiar los Marcadores de Sección desde la Planta
   • Copia los Marcadores de Sección desde la vista de Planta.
   • Pégalos en la Vista de Sección o Alzado deseada, asegurándote de que queden bien posicionados.

5. Convertir los Marcadores en Marcadores Vinculados

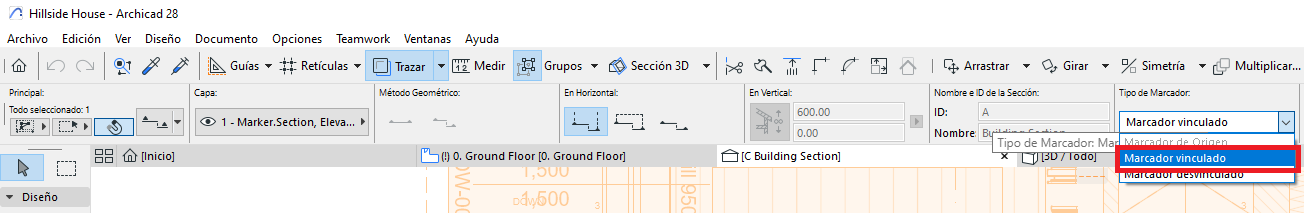

   Selecciona el marcador recién pegado, y en nn las definiciones del marcador, cambia el Tipo de Marcador a Marcador Vinculado.

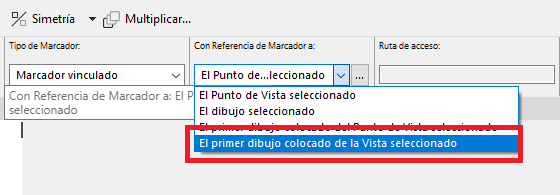

   En la opción Con referencia de Marcador a, selecciona El primer dibujo de la Vista seleccionada.



6. Asignar la referencia correcta

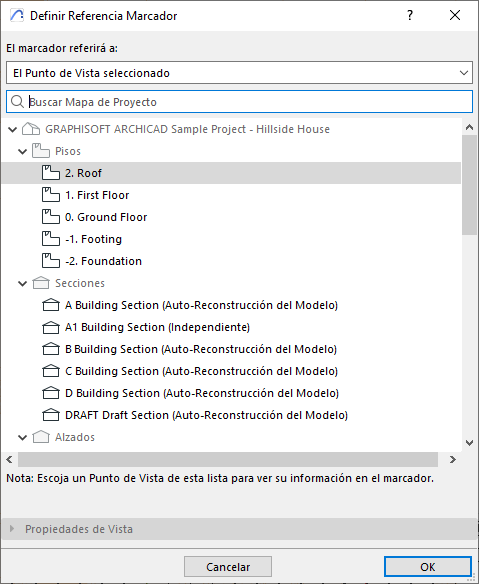

   Al abrir el cuadro de dialogo de Definir Referencia Marcador, haz doble clic sobre la Sección que debería pertenecer el Marcador copiado de la vista.




Cómo saber si está bien configurado

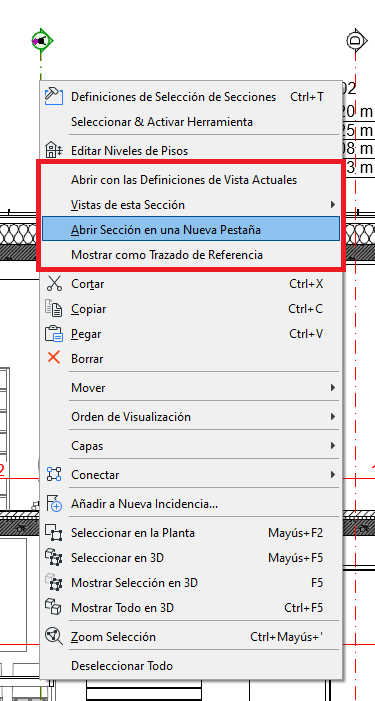

• Al hacer click derecho sobre el Marcador de Sección copiado, puedes ver las siguientes opciones en el menu desplegable:
  • Abrir con Las Definiciones de Vista Actuales
  • Vistas de esta Sección
  • Abrir Sección en una Nueva Pestaña
  • Mostrar como Trazado de Referencia



  • Si al abrir la vista se corresponde con la sección esperada, la configuración es correcta.

Consejo técnico

• Asegúrate de que en Trazar esté activada la visualización de Marcadores de Sección y Alzados, para poder posicionarlos correctamente.
• Ten en cuenta que al copiar y pegar marcadores, Archicad puede generar secciones o alzados independientes (no vinculados a vistas reales). Revisa el Navegador y elimina las vistas sobrantes si es necesario.
