¿Qué son las Opciones de Vista de Modelo en Archicad?

Tiempo de lectura: 4 min.

Muchos usuarios de Archicad descubren que el mismo modelo puede verse diferente según la vista seleccionada: los muros pueden mostrar más o menos detalle, los objetos del mobiliario pueden parecer esquemáticos o realistas, y ciertos elementos pueden incluso no mostrarse. Esto no se debe a errores de modelado, sino al uso de un poderoso sistema de representación gráfica llamado Opciones de Vista de Modelo.

Audiencia

Este artículo está dirigido a usuarios de Archicad de todos los niveles que desean controlar cómo se representan gráficamente los elementos del modelo sin alterar su geometría o configuración constructiva.

Requisitos previos

• Tener Archicad abierto con un proyecto activo.

• Acceso al Navegador y al conjunto de vistas del proyecto.

• Conocimiento básico del entorno de trabajo en Archicad.

¿Qué son las Opciones de Vista de Modelo?

Las Opciones de Vista de Modelo (Model View Options, MVO) son configuraciones que controlan la forma en que se representan gráficamente ciertos elementos del modelo en vistas específicas. Estas opciones permiten cambiar la apariencia visual de elementos como muros, pilares, vigas, escaleras, barandillas, objetos 2D/3D y perfiles compuestos, sin modificar sus propiedades físicas o geométricas.

Las Opciones de Vista de Modelo son especialmente útiles para:

• Preparar documentos técnicos con simbología simplificada.
• Generar vistas realistas para presentaciones o revisiones con clientes.
• Acelerar el rendimiento gráfico mediante vistas esquemáticas.
• Establecer consistencia visual entre diferentes planos del proyecto.

Ubicación en la Interfaz

Las Opciones de Vista de Modelo pueden configurarse de dos maneras principales:

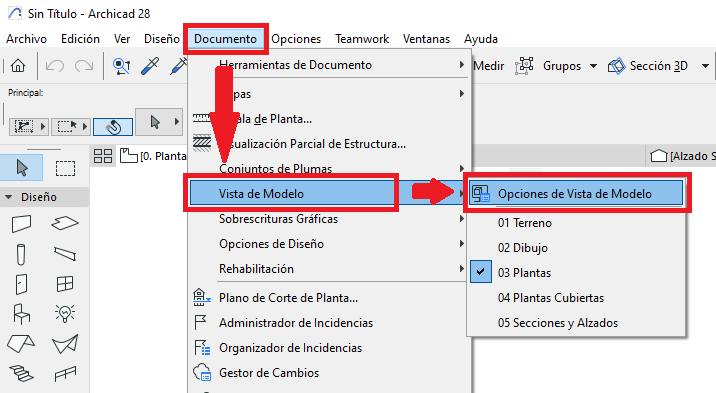

• Desde el Menú Principal Dirígete a: Documento > Vista de Modelo > Opciones de Vista de Modelo…

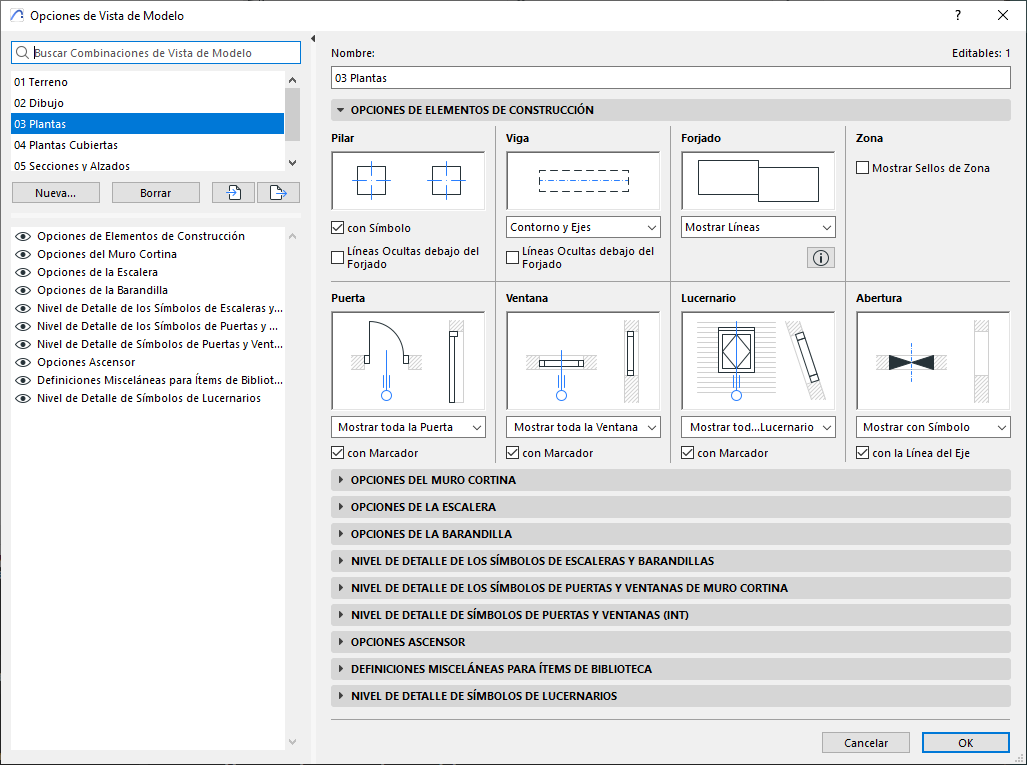

• Se abrirá un cuadro de diálogo con múltiples configuraciones agrupadas por categorías.

Parámetros configurables

En el panel de Opciones de Vista de Modelo se pueden modificar los siguientes elementos:

También se puede crear un nuevo conjunto personalizado duplicando uno existente y ajustando sus parámetros según las necesidades del proyecto.

Cómo saber si está bien configurado

Para verificar si las Opciones de Vista de Modelo están correctamente aplicadas:

• Cambia entre distintas vistas en el Navegador y observa las diferencias gráficas en los mismos elementos del modelo.
• Asegúrate de que los conjuntos asignados a las vistas coincidan con la intención de presentación (técnica, constructiva o de cliente).
• Verifica que no se han ocultado elementos importantes por error.
• Revisa que los estilos de representación sean coherentes en todo el conjunto de planos.

Consejo técnico

• Se recomienda nombrar los conjuntos de Opciones de Vista de Modelo de forma clara y estandarizada, como por ejemplo:
  “Plano constructivo 1:50”, “Vista cliente 3D”, “Vista esquemática para revisión”.
  Esto facilita su reutilización y comprensión entre los miembros del equipo.

Recursos oficiales

• Ayuda oficial: Opciones de Vista de Modelo
• Ayuda oficial: Aplicar conjunto de vista
• Ayuda oficial: Exportar vista con conjunto definido
