¿Qué son los Números de Grupo de Intersección de Capas en Archicad y cómo utilizarlos correctamente?

Tiempo de lectura: 5 min.

Los Números de Grupo de Intersección de las Capas en Archicad son un mecanismo de control que determina si los elementos situados en capas diferentes se intersectan, recortan o fusionan automáticamente en vistas 2D y 3D. Esta función es fundamental para mantener la claridad del modelo, evitar uniones no deseadas y generar documentación de obra precisa.

Audiencia

Arquitectos, diseñadores, responsables BIM y personal de soporte que necesitan gestionar las intersecciones automáticas entre elementos del modelo.

Requisitos previos

• Conocimiento básico de la ventana de diálogo de Capa en Archicad.
• Familiaridad con el funcionamiento de las Combinaciones de Capas y su influencia en las vistas
• Conocimiento general de los tipos de elementos (muros, forjados, vigas) y su comportamiento de intersección automática

Procedimiento
1. Comprender los Números de Grupo de Intersección de Capas

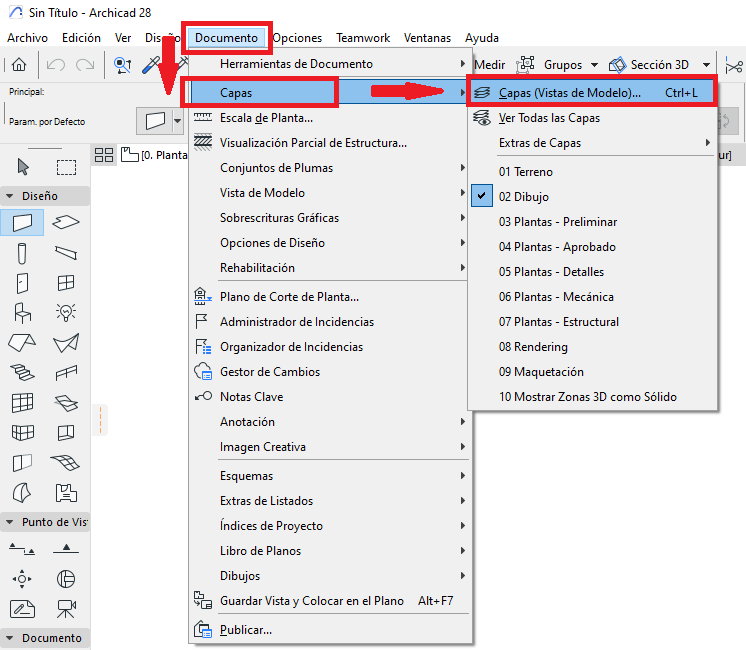

• Ubicación: Menú Documento > Capas > Ajustes de Capa



• Comportamiento predeterminado: Todas las capas están asignadas al Grupo 1, lo que permite que sus elementos se intersecten si las prioridades de material de construcción lo permiten.



• Grupo 0: Impide cualquier intersección para los elementos de esa capa, incluso entre elementos de la misma capa.
• Números distintos: Las capas con números de grupo diferentes no se intersectarán automáticamente.

2. Funcionamiento

• Los Grupos de Intersección controlan si se produce o no el recorte automático entre elementos.
• La regla es clara: solo las capas con el mismo número de grupo de intersección pueden intersectarse.
• Esta configuración actúa en conjunto con las prioridades de material de construcción para determinar cómo se unen los elementos.

3. Usos prácticos

• Evitar que elementos estructurales y no estructurales se unan automáticamente.
• Mantener separados elementos de presentación (mobiliario, líneas de diagrama) de elementos constructivos.
• Gestionar detalles complejos donde los elementos superpuestos deben permanecer diferenciados visualmente.

4. Relación con las Combinaciones de Capas

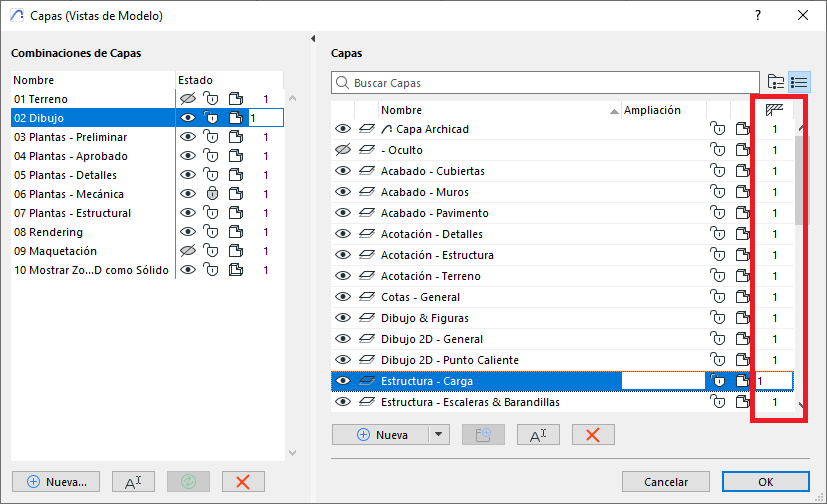

• Los números de Grupos de Intersección se almacenan por cada Combinación de Capas.
• Cambiar el número de grupo en una combinación no afecta al resto, salvo que se actualicen manualmente.
• Para mantener un comportamiento coherente en todas las vistas, repita la asignación de números de grupo en todas las combinaciones necesarias.

Validación paso a paso: Cómo verificar que funciona

1. Cree dos muros en capas diferentes.
2. Asigne a cada capa un número de grupo de intersección diferente.
3. Solape los muros en planta.
4. Comprobación: los muros deben permanecer separados, sin recortarse.
5. Cambie ambas capas al mismo número de grupo de intersección.
6. Comprobación: ahora los muros se recortarán o unirán según la prioridad de material de construcción.
7. Repita la prueba en una vista 3D para confirmar que el comportamiento es consistente.

Interacción con otros ajustes

Los Números de Grupo de Intersección de Capas actúan en coordinación con:

• Prioridad de Material de Construcción: Define qué elemento recorta o predomina en la intersección.
• Posición de la Línea de Referencia: Influye en la geometría de la unión.
• Operaciones de Elementos Sólidos (OES): Los grupos de intersección no sustituyen las OES, que siguen siendo necesarias para recortes personalizados.
• Combinaciones de Capas: Guardan y gestionan la asignación de grupos de intersección para distintas vistas del proyecto.

Mejores prácticas

• Planificar desde el inicio: Definir los números de grupo de intersección en la plantilla del proyecto para evitar retrabajos.
• Uso del Grupo 0: Asignar a capas que nunca deban intersectarse, como capas de anotaciones o referencias.
• Separar categorías principales: Mantener elementos estructurales, arquitectónicos y de emplazamiento en grupos distintos si no deben unirse.
• Estandarizar en plantillas: Aplicar asignaciones coherentes en las plantillas de oficina para garantizar consistencia.

Errores frecuentes a evitar

• Olvidar actualizar las combinaciones de capas: Los cambios deben aplicarse en todas las combinaciones relevantes.
• Confiar en los grupos de intersección para sustituir OES: Las Operaciones de Elementos Sólidos siempre prevalecen.
• Asignar el mismo grupo a todas las capas: Provoca uniones excesivas y pérdida de control en modelos complejos.
• No revisar la prioridad de materiales: Incluso con grupos correctos, prioridades idénticas pueden generar uniones inesperadas.

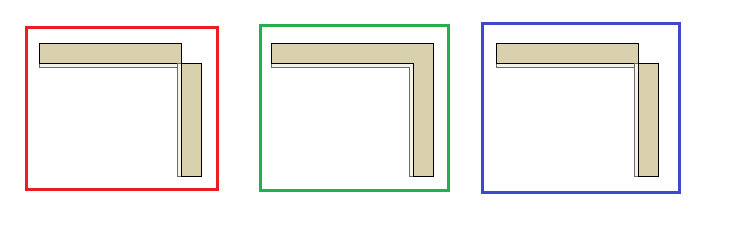

Diagrama: Visualización del comportamiento de los grupos de intersección


• Grupo 0 (rojo): No se producen intersecciones, ni siquiera entre elementos de la misma capa.
• Mismo número de grupo (verde): Los elementos se intersectan y se unen según las prioridades de material de construcción.
• Número de grupo distinto (azul): Los elementos permanecen separados visual y geométricamente.

Preguntas frecuentes


Consejo del consultor

Cuando cree o actualice plantillas, documente claramente la estructura de grupos de intersección de capas. La coherencia evita problemas visuales o de modelado inesperados en proyectos colaborativos.

Qué permite

• Intersecciones controladas y predecibles entre elementos
• Documentación y detalles más limpios
• Menor tiempo de resolución de problemas por uniones no deseadas
• Separación clara de tipos de contenido en el modelo
