¿Cómo utilizar la Acotación Automática Interior en Archicad?

La función de acotación automática interior en Archicad permite generar cadenas de cotas alineadas con la cara interior de elementos constructivos como muros, pilares y objetos. Es una herramienta esencial para agilizar la documentación de planos de distribución y detalles interiores.

1. Seleccionar elementos

Selecciona uno o más elementos del tipo columna o elementos compuestos/perfilados. Este proceso solo puede realizarse en la vista de planta.

2. Acceder al comando

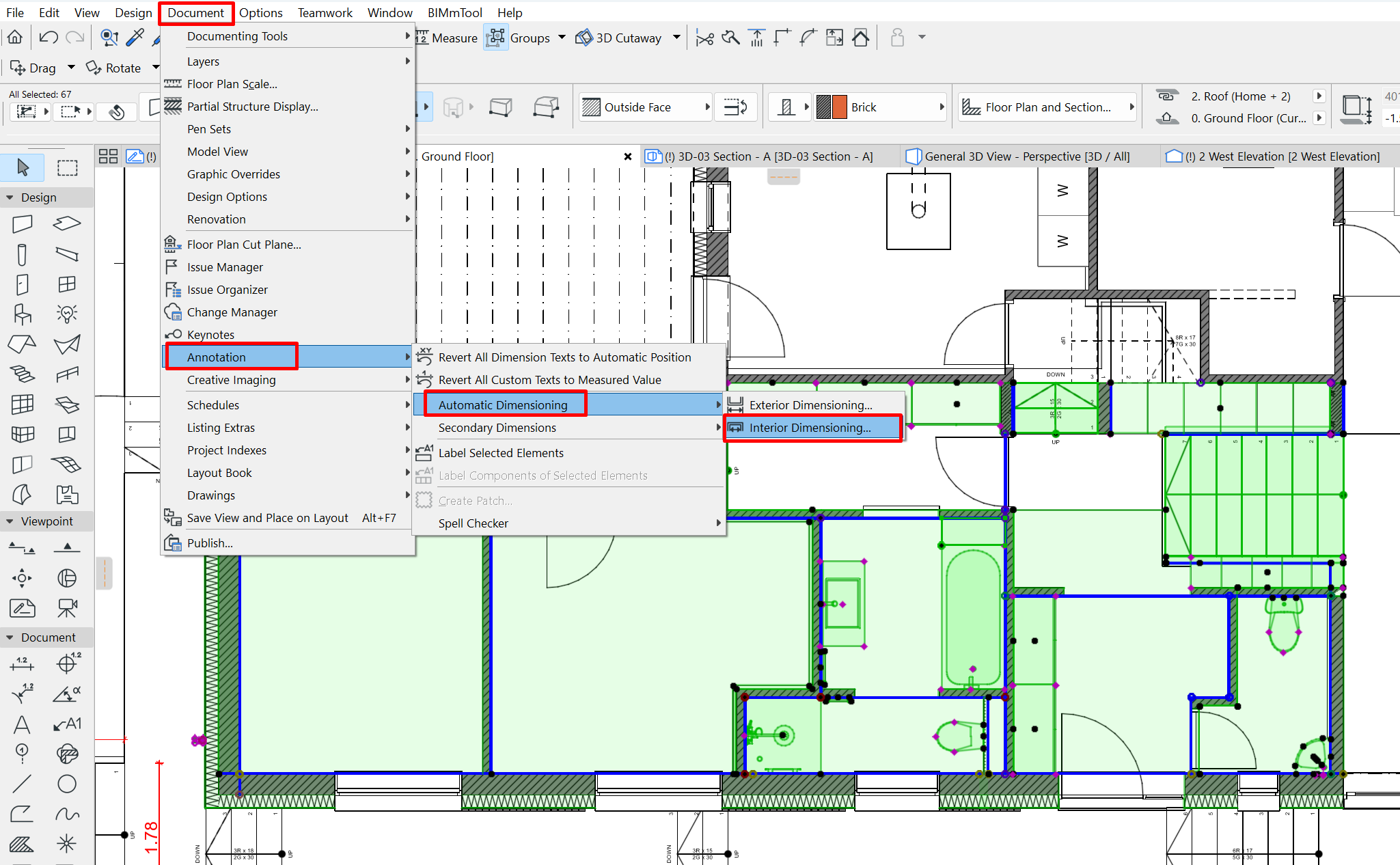

En la vista de planta, accede al comando desde el menú principal:

Documento > Anotación > Acotación automática > Acotación interior

3. Configurar opciones de acotación

Aparecerá el cuadro de diálogo Opciones de acotación interior, donde podrás configurar:

• Método de geometría (por ejemplo, cara del núcleo o del acabado)
• Elementos a incluir:
  • Extremos de muro
  • Huecos (puertas, ventanas, ventanas de esquina)
  • Claraboyas
  • Objetos y equipamiento
• Ubicación del marcador y del texto de cota

4. Dibujar y colocar la cadena de cotas

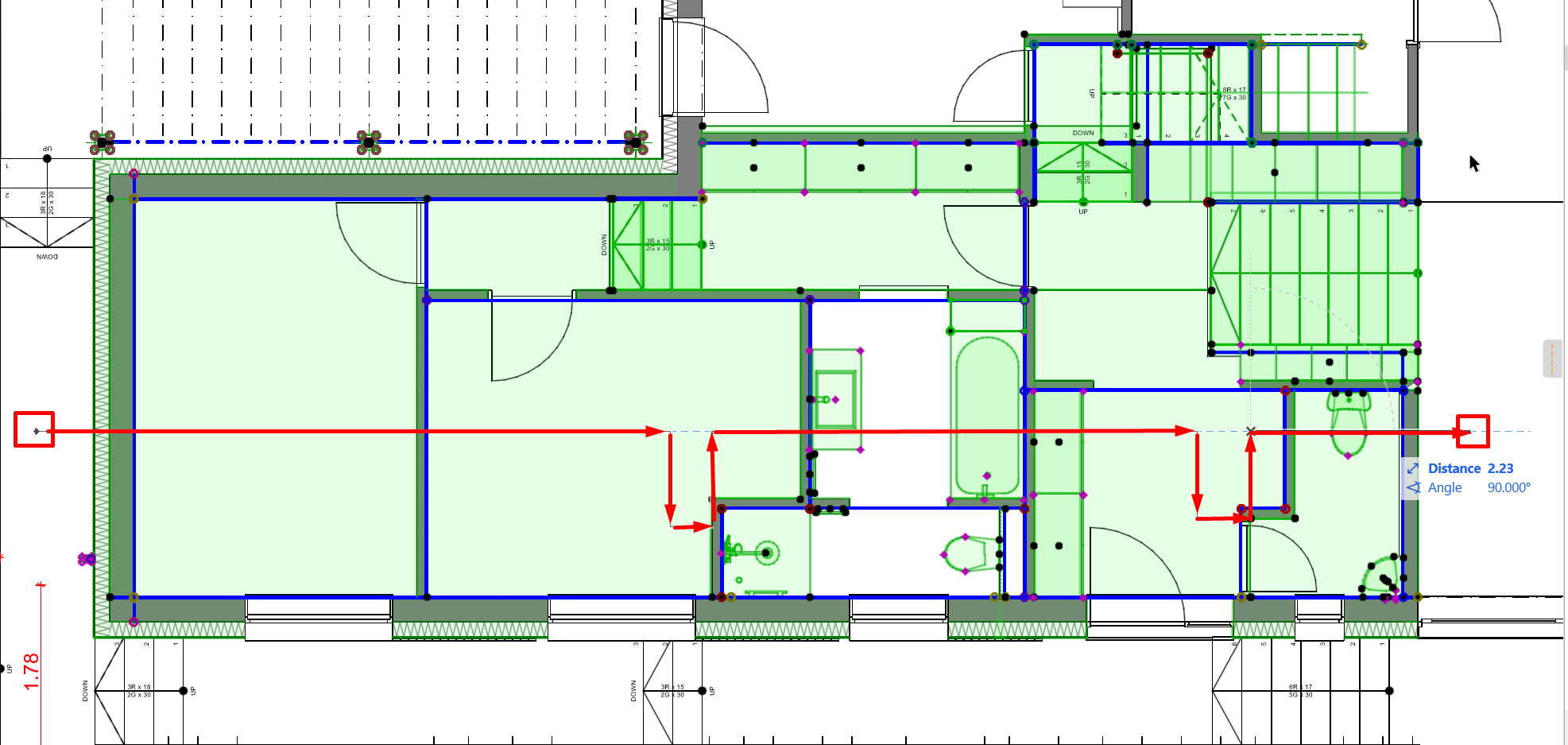

• Arrastra el cursor para dibujar una línea temporal a través de los elementos seleccionados.





• Haz doble clic para finalizar el trazado de la línea.

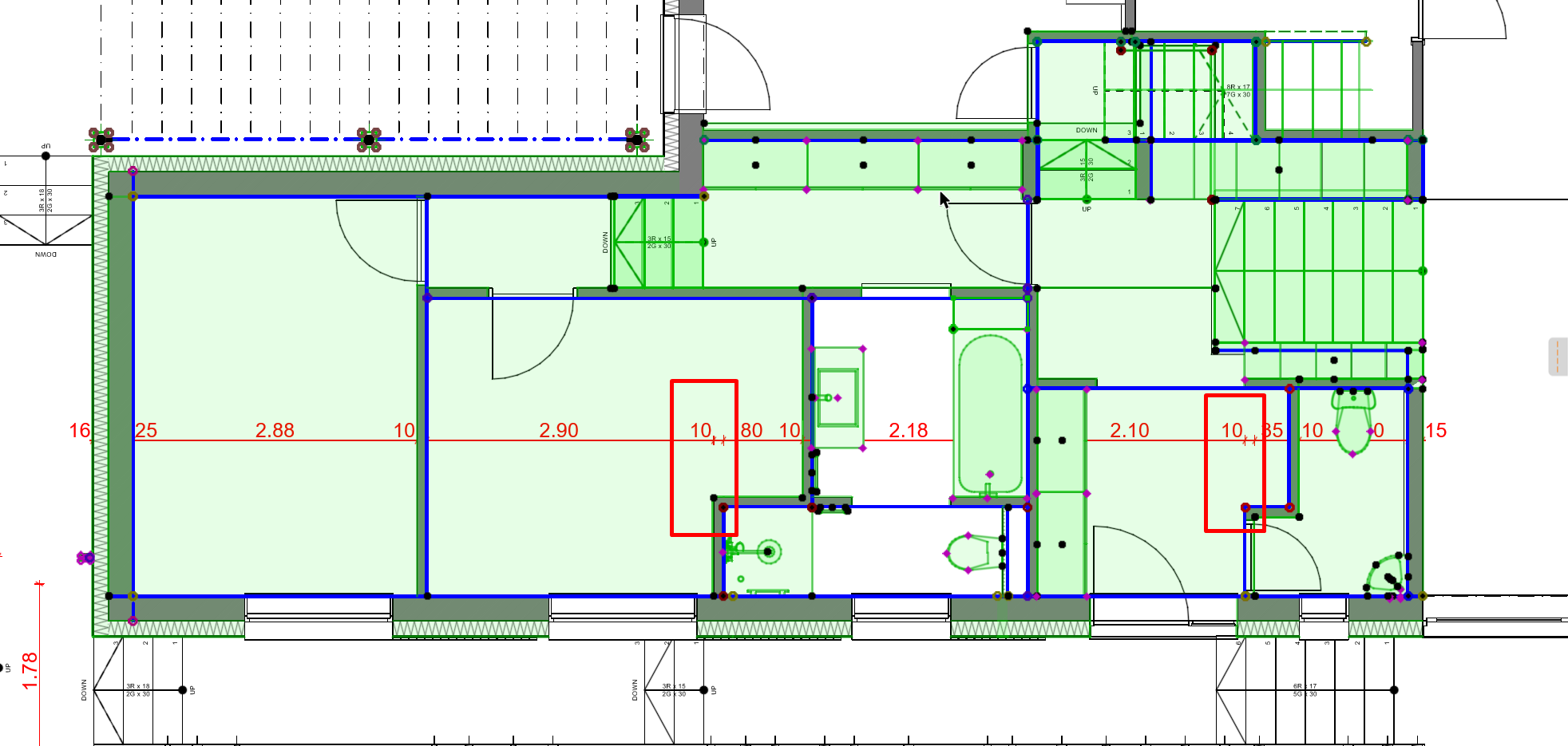

• Haz clic en el plano para colocar la cadena de cotas generada.








Nota: Muros, Pilares, Vigas, así como Forjados, Cubiertas y bordes de Mallas perpendiculares y que crucen esta línea serán acotados. La línea puede constar de varios segmentos.


5. Edición posterior

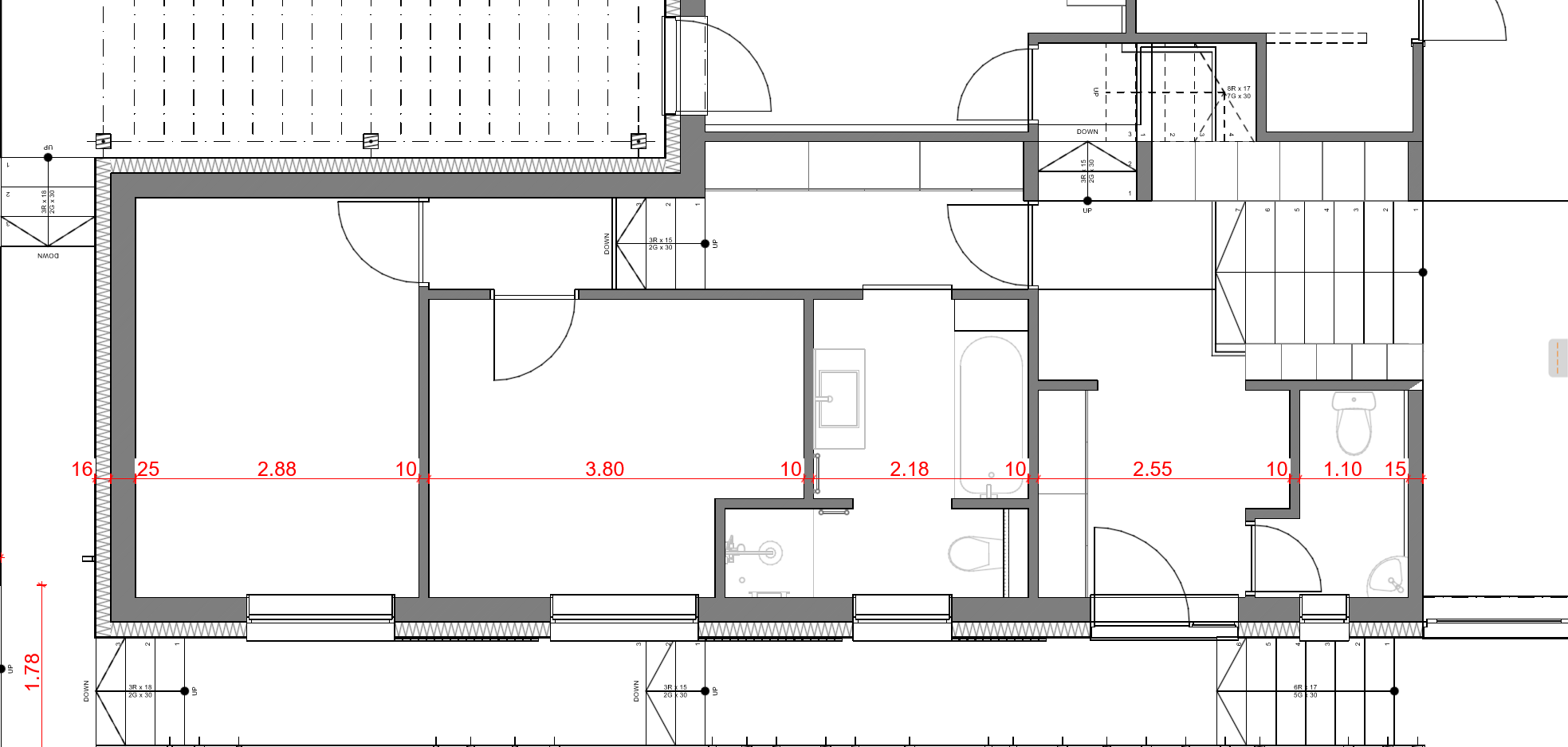

Las cadenas de cotas generadas pueden ser:

• Seleccionadas y modificadas como cualquier otra cota estándar.
• Movidas o eliminadas según sea necesario.
• Ajustadas con las herramientas de edición de Archicad.
