¿Cómo utilizar Esquemas Interactivos para detectar y resolver elementos inconsistentes?

Tiempo de lectura: 4 min.

En proyectos de cierta envergadura y complejidad, es habitual que los elementos de modelado presenten inconsistencias que afectan a la interpretación correcta del modelo BIM. En Archicad, estas discrepancias pueden evidenciarse claramente a través de los Esquemas Interactivos, especialmente cuando elementos aparentemente idénticos no se agrupan a pesar de tener activada la opción Combinar ítems. Este artículo tiene como objetivo demostrar cómo utilizar los Esquemas Interactivos como herramienta de diagnóstico para identificar rápidamente dichas inconsistencias, permitiendo su corrección eficiente y mejorando la calidad y coherencia del modelo BIM en tiempo récord.

Audiencia

Arquitectos, coordinadores BIM y técnicos de soporte que gestionan modelos (singulares o federados) en Archicad y necesitan generar listados precisos y condensados.

Prerrequisitos

• Archicad 25, o superior

• Conocimiento básico de cómo crear y configurar un Esquema Interactivo

• Acceso al modelo del proyecto, o su modelos federados.

Pasos de Resolución:

1. Abrir el modelo:
   Abre el modelo BIM del proyecto.


2. Crear un nuevo Esquema Interactivo:

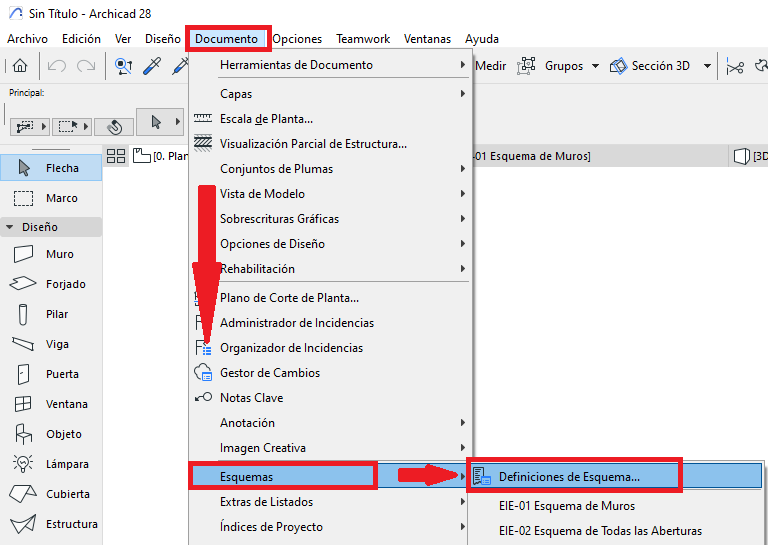

   • Ir al menú Documento > Esquemas > Definiciones de Esquema




   • Se te va abrir la venta de dialogo Definiciones de Esquema, y creamos el esquema de elementos con el Tipo de Elemento que se desea auditar, y para este ejemplo será el de ventanas con lo que va ser un esquema de elementos

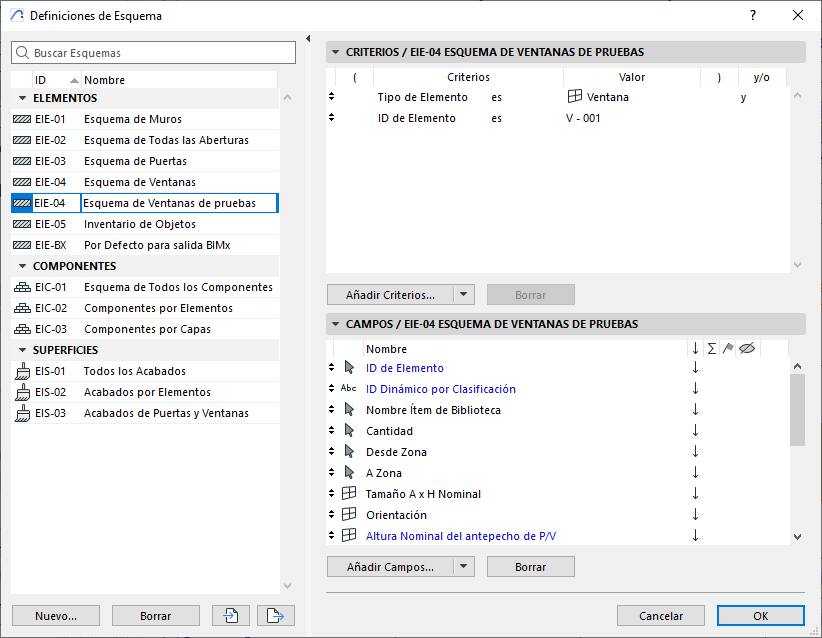

3. Definir el filtro y el campo de agrupación:
   • Aplicar un filtro activo para incluir únicamente el tipo de elemento deseado, y para este ejemplo sería el de ventanas.
   • Tambien vamos incluir otro campo de filtro para solo incluir una propiedad del elemento, y para este ejemplo seria ID Elemento.
   • En el apartado de Campos vamos a incluir todos los campos que hay que auditar (ver foto).

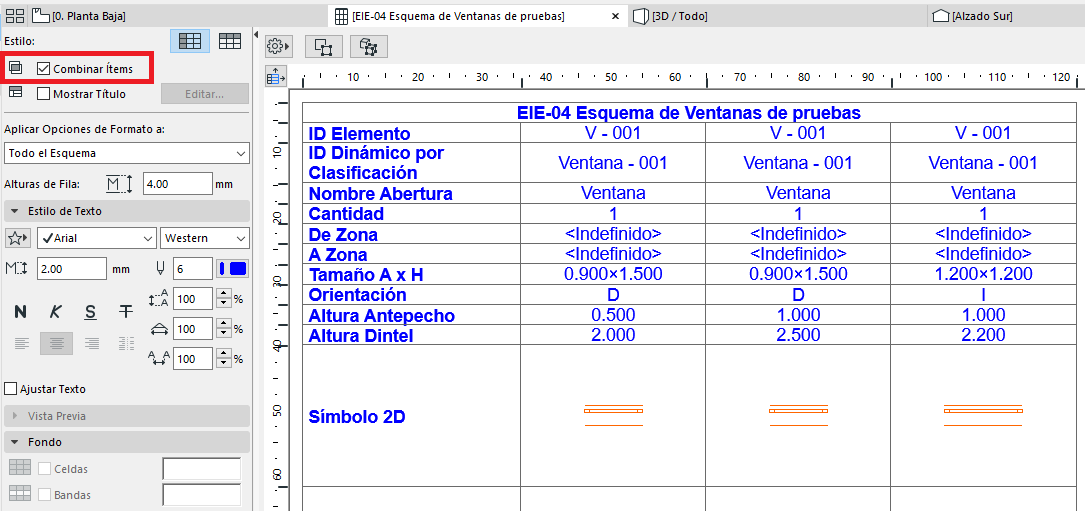

4. Activar la opción de "Combinar ítems"
   El objetivo es que Archicad combina todos los elementos similares bajo en la misma columna de forma automática.



5. Analizar el comportamiento del esquema:

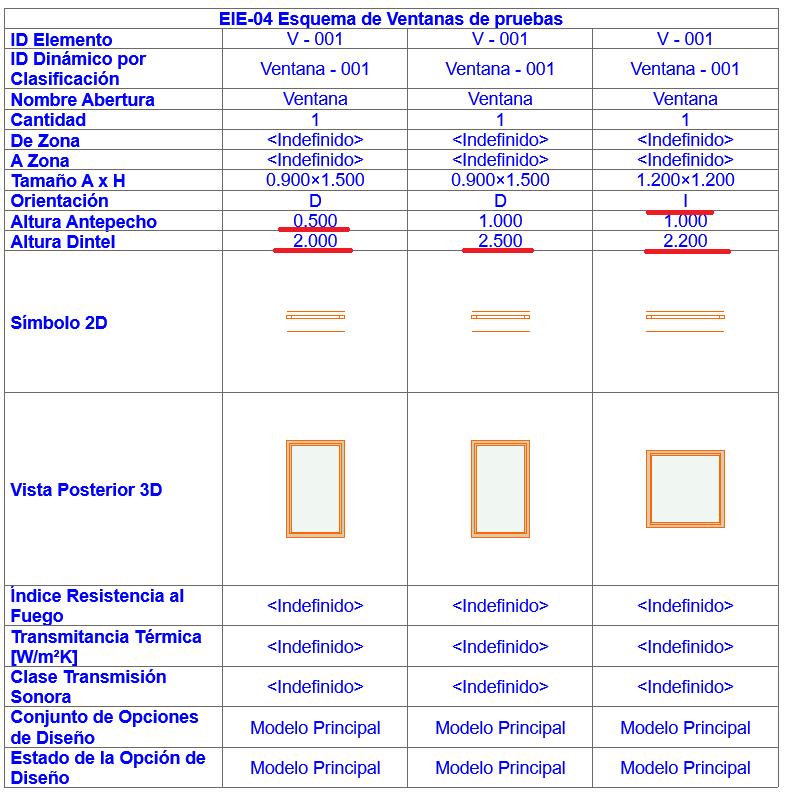

   Al abrir la vista del Esquema Interactivo, se verá una vista similar al de la foto. y si lo observamos, veremos que en los campos marcados en rojo, se verá la razón o razones porque los elementos de Ventana con ID Elemento V-001, no se han combinado en una sola columna. Que en este ejemplo se puede deducir que es debido a: dirección de abertura, altura de antepecho, y la altura del dintel.



6. Corregir el campo problemático:
   Identificado el campo o los campos problemáticos, la mayoría se podrán ser editados directamente, solo seleccionando ese campo y añadiendo el nuevo valor. Pero algunos campos solo podrán ser editados se se abre su ventana de dialogo que se puede hacer seleccionando el objetos, y haciendo clic sobre uno de esos iconos donde:
   • Seleccionar en la Planta (rojo): para abrir la vista de planta con el elemento seleccionado
   • Seleccionar en 3D (verde): para abrir la vista 3D con el elemento seleccionado



7. (Opcional), Exportar y reutilizar la configuración del esquema:
   Una vez conseguido que el Esquema Interactivo demuestre la información como la necesitamos, podemos guardar y exportar la configuración para su reutilización. Que es una especialmente característica útil para otros proyectos, o los proyectos compuestos de varios modelos federados.

Archivo de ejemplo:

Puede descargar un archivo de proyecto de muestra donde se ha configurado correctamente un Esquema Interactivo con una propiedad personalizada que contabiliza elementos por unidades:

• Cómo utilizar Esquemas Interactivos para detectar y resolver elementos inconsistentes.pln
