¿Cómo verificar el cumplimiento de los requisitos del proyecto en Archicad? Control de superficies de espacios – Opción gráfica

Tiempo de lectura: 8 min.

Un equipo técnico que desarrolla proyectos arquitectónicos en Archicad en proyectos con requisitos precisos sobre la superficie mínima para distintos tipos de espacios: oficinas, salas técnicas, pasillos, entre otros. Durante el desarrollo, los valores de referencia pueden cambiar por decisiones del cliente o normativas actualizadas.

En lugar de verificar manualmente el cumplimiento, se implementa un método que aprovecha de las posibilidades de automatisms en Archicad para comprobar si los espacios modelados cumplen con los requisitos de superficie establecidos previamente de forma gráfica, para que proporciona trazabilidad, flexibilidad ante cambios y ahorro de tiempo en revisiones.

Público objetivo

Usuarios intermedios de Archicad, técnicos BIM, consultores de implementación, y personal de soporte que requiera comprobar datos cuantitativos del modelo.

Requisitos previos

• Archicad 25 o posterior
• Proyecto con Zonas modeladas y clasificadas correctamente
• Conocimientos básicos sobre Propiedades personalizadas, Esquemas Interactivos, y Sobrescrituras Gráficas en Archicad.
• Tener un Propiedad personalizada que automatiza la comprobación del cumplimiento de los requisitos del proyecto.
• La lectura de los siguientes artículos:
  • Verificación de cumplimiento del proyecto en Archicad: Control de superficies de espacios - Opción Simplificada – Centro My SIMBIM
  • Verificación de cumplimiento del proyecto en Archicad: Control de superficies de espacios – Opción enfoque Automatizado – Centro My SIMBIM

Pasos de la Solución

1. Revisar la Vista 3D
   Abra una Vista 3D del proyecto, y asegúrate que tiene activado un Estilo 3D muestre las Zonas en color en sus superficies. Esta visualización es esencial para luego aplicar Sobrescrituras basadas en superficie (ver foto de ejemplo).



2. Comprobar tener un Propiedad personalizada apta para la Sobrescritura Gráfica
   Para este ejemplo la Propiedad personalizada sera la del Sup_Req_Tipo_Verificación que es la que esta configurada en el articulo: Verificación de cumplimiento del proyecto en Archicad: Control de superficies de espacios – Opción enfoque Automatizado – Centro My SIMBIM
   Si no dispone de ese tipo de propiedad usando como guía por el articulo anteriormente mencionado.

3. Crear Combinación de Sobrescritura Gráfica

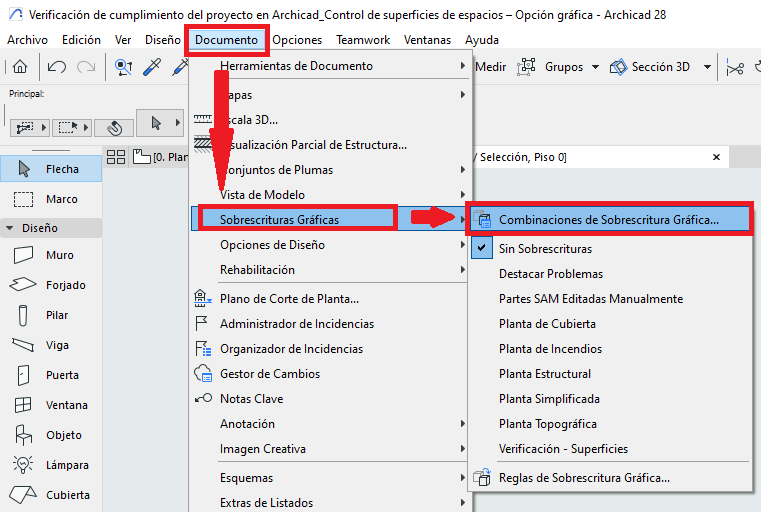

   1. Ir a: Documento >  Sobrescritura Gráfica > Combinaciones de Sobrescritura Gráfica.

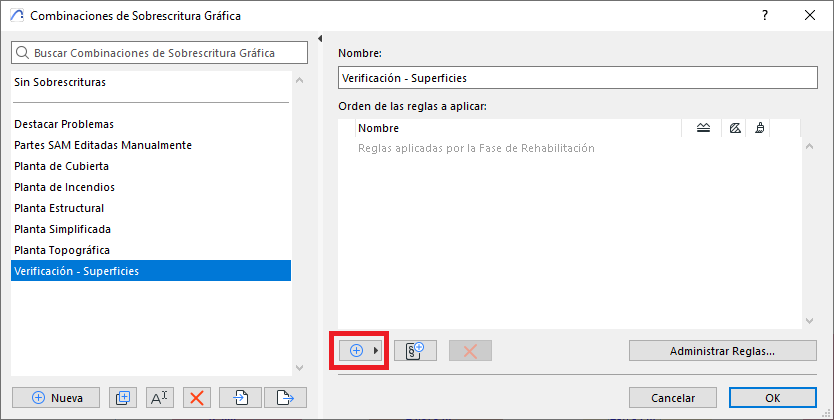

   2. En el cuadro de diálogo de Combinaciones de Sobrescritura Gráfica, haga clic sobre Nueva para crear una Combinaciones de Sobrescritura Gráfica, con un nombre indicativo, por ejemplo: Verificación - Superficies.



4. Definir Reglas de Sobrescritura
   • En el cuadro de diálogo de Combinaciones de Sobrescritura Gráfica, haga clic sobre Adminstrar Reglas... para crear las nuevas reglas de Sobrescritura Gráfica

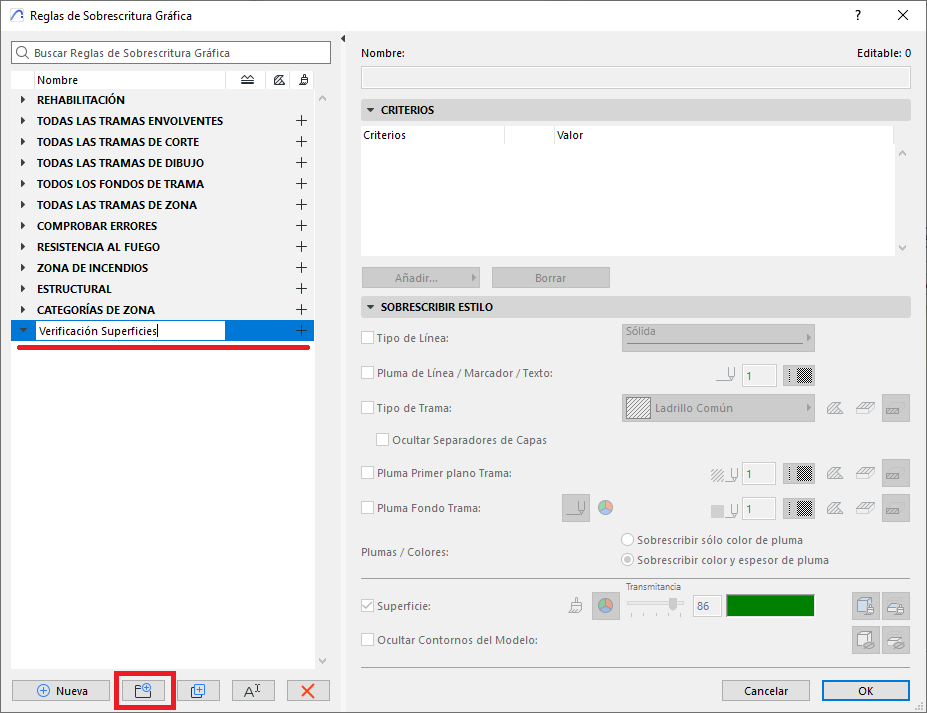

   • Crear un nuevo grupo de reglas:
     En la ventana de dialogo de Reglas de Sobrescritura Gráfica, has clic sobre crear un nuevo grupo de reglas con nombre de Verificación Superficies



   • Regla “Superficie Requerida – No Cumple”:
     Haz click sobre Nueva, con las siguientes especificaciones:
     • Tipo de Elemento: Zona
     • Propiedad: Sup_Req_Tipo_Verificación = Falso
     • Estilo de Sobrecritura: Superfice, con color rojizo y transparencia, aplicado a las superficies del elemento y sus secciones.

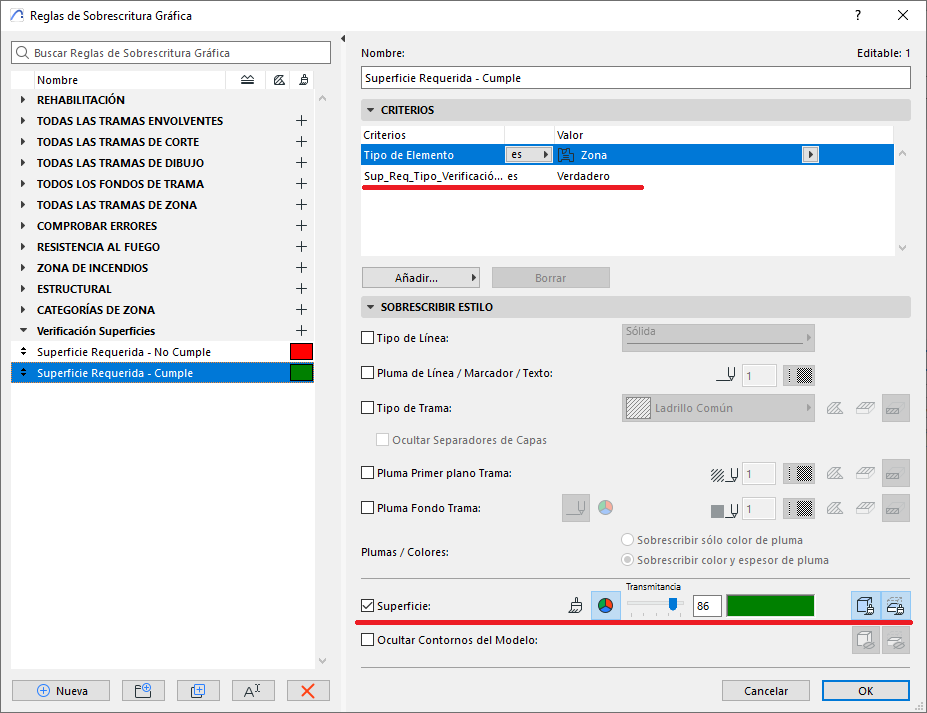

   • (Opcional) Regla “Superficie Requerida – Cumple”:
     Repetimos el paso anterior para las superficies que si cumplan con los requerimientos, cambiando:
     • Propiedad: Sup_Req_Tipo_Verificación = Verdadero
     • Estilo de Sobrecritura: Superfice, con color verdoso y transparencia, aplicado a las superficies del elemento y sus secciones.



     • Asignar las reglas a la Combinación de Sobre Escritura Grafica:
       • Hacemos clic sobre OK.
       • En el cuadro de diálogo de Combinaciones de Sobrescritura Gráfica, hagas clic sobre Añadir Reglas Existentes y seleccionamos las reglas que hemos creado recientemente y hacemos click sobre OK.



5. Activar en Vista 3D

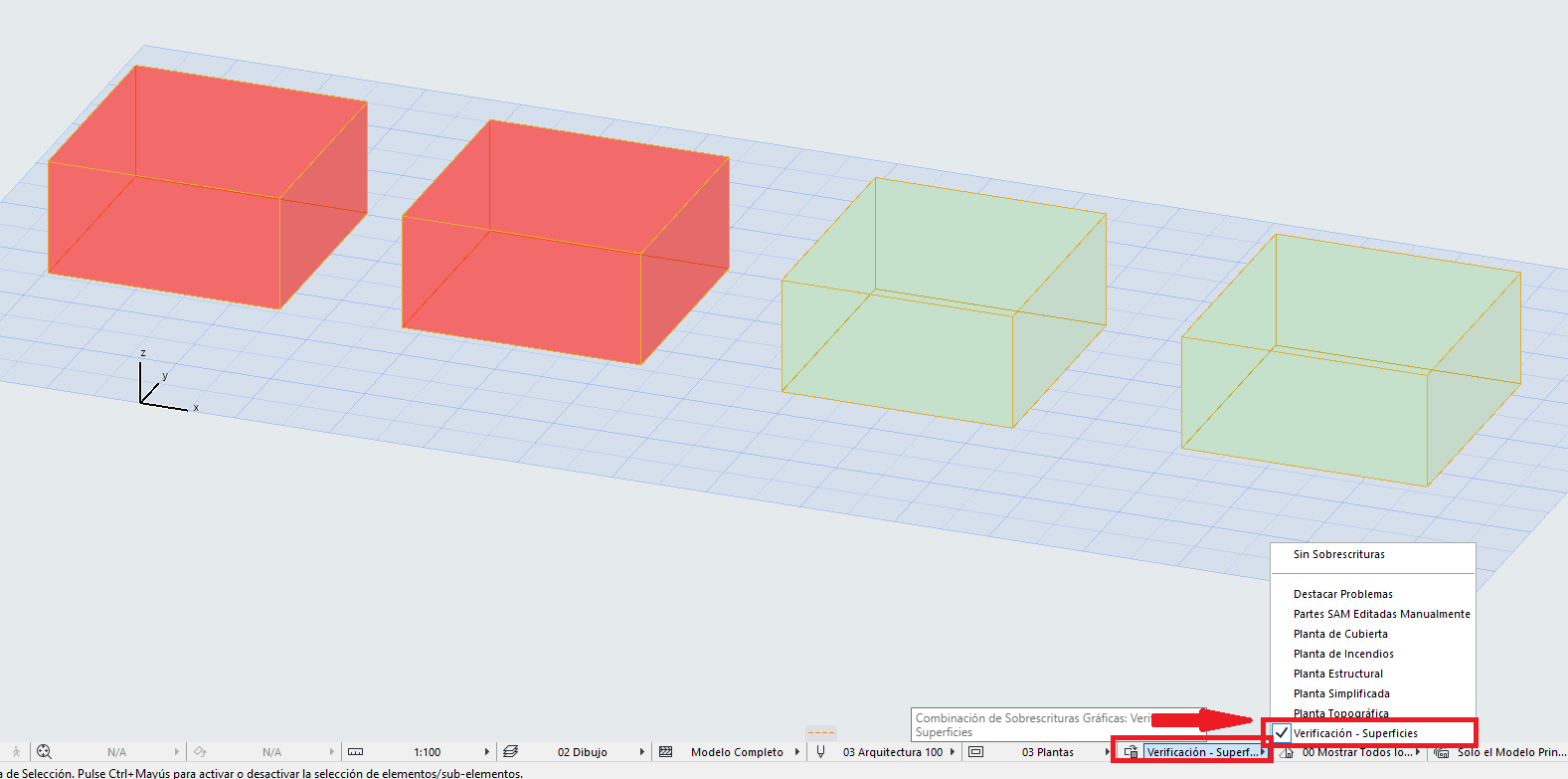

   Abrir la Vista 3D y aplicar la Combinación Sobrescritura Gráfica que hemos creado, y debería genera un vista como la siguiente foto.



Nota para el lector

Las Combinaciones de Sobrescritura Gráfica y las Reglas de Sobrescritura presentadas en este artículo han sido simplificadas intencionalmente para fines demostrativos. En un entorno de proyecto real, estas reglas pueden requerir ajustes adicionales para abordar tipologías espaciales, múltiples categorías funcionales o validaciones específicas. Esta simplificación facilita la comprensión de la metodología sin comprometer el concepto técnico.

Solución de problemas comunes

Archivo de ejemplo:

Puede descargar un archivo de proyecto de muestra donde se ha configurado correctamente un Esquema Interactivo con una propiedad personalizada que contabiliza elementos por unidades:

• Verificación de cumplimiento del proyecto en Archicad_Control de superficies de espacios – Opción gráfica.pln
