¿Cómo mostrar la estructura de las Escaleras sin acabados en las vistas estructurales o sin acabados en Archicad?

Tiempo de lectura: 5 min.

En el desarrollo de modelos BIM con Archicad, es común generar vistas estructurales donde se excluyen los acabados para centrarse exclusivamente en los elementos estructurales portantes del edificio. Gracias al uso de las opciones de Visualización Parcial de Estructura (como las opciones de Núcleo Solamente o Núcleo de los Elementos de Carga Solamente), los muros y forjados pueden  mostrar solo su estructura portante. No obstante, las escaleras no responden a esta configuración de la misma forma, lo que genera incoherencias visuales. Este artículo presenta una solución práctica para representar solo la estructura de las escaleras en dichas vistas, sin afectar su geometría real.

Audiencia:
Profesionales de arquitectura, modeladores BIM y técnicos que utilicen Archicad para documentación, coordinación o análisis estructural de proyectos.

Requisitos Previos:

• Archicad 24 o superior
• Escaleras modeladas con componentes estructurales y de acabado
• Conocimiento básico del uso de Capas y Combinaciones de capas
• Familiaridad con el Navegador, el Mapa de Vistas y las Opciones de Vista del Modelo

Pasos para la Resolución:

1. Duplicar la escalera existente

1. Seleccionar la escalera en planta o en vista 3D
2. Copiar la escalera (Ctrl+C / Cmd+C)
3. Pegar en la misma ubicación (Ctrl+V))

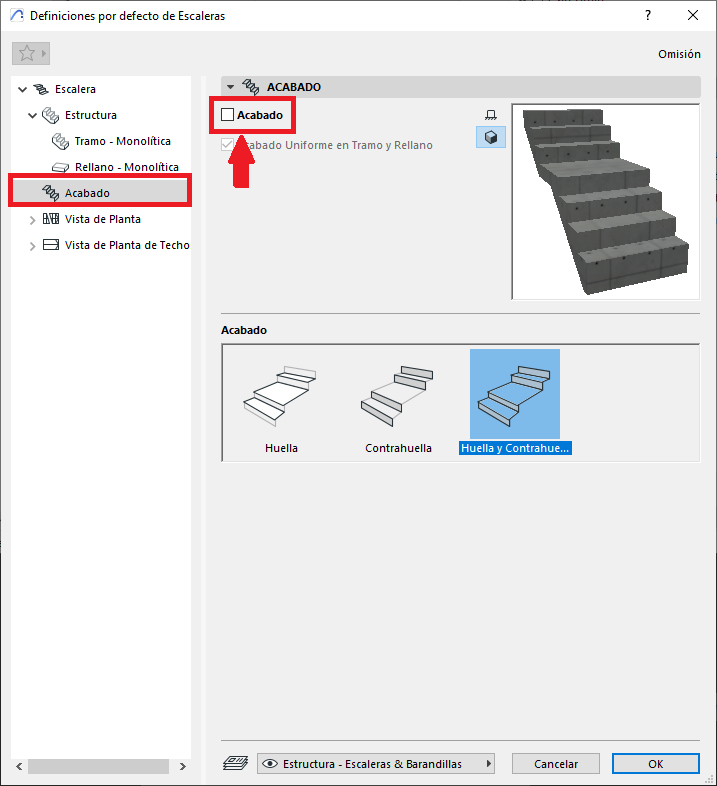

2. Configurar las escaleras solo para la vista estructurales.

1. Seleccionar una de las escaleras duplicadas
2. Abrir los Ajustes de Escalera (Ctrl+T)
3. En la sección Acabado, desactivar la opción de Acabado.



4. Asignar esta escalera a una capa llamada, por ejemplo, Escalera - Estructura

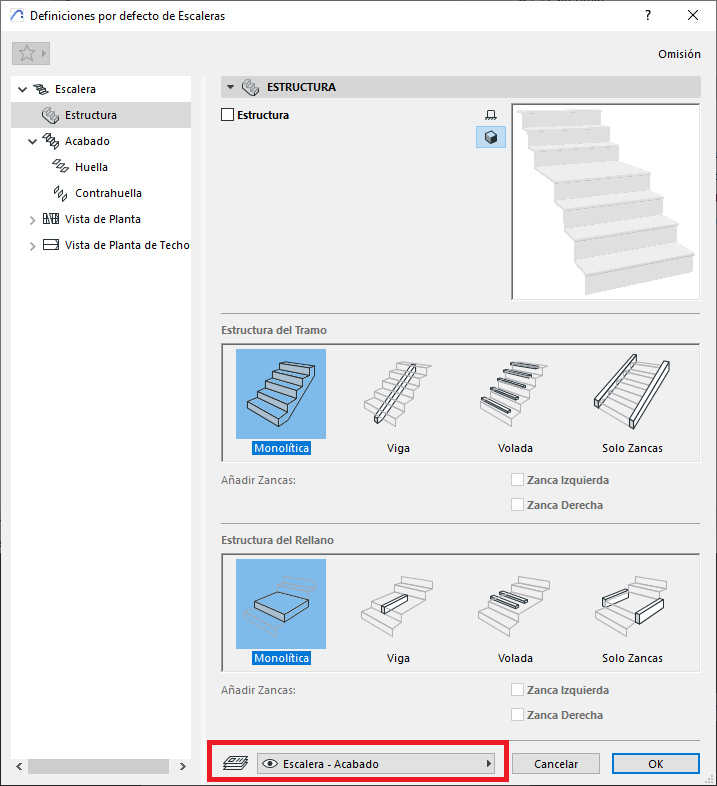

3. Configurar la otra escalera como acabado

1. Seleccionar la escalera duplicada restante
2. Abrir los Ajustes de Escalera (Ctrl+T)
3. En la sección Estructura, desactivar la opción de Estructura.



4. Verificar que no haya interferencias geométricas entre ambas escaleras
5. Asignar esta escalera a una capa diferente, por ejemplo, Escalera - Acabado




4. Crear una Combinación de Capas para la vista estructural
5. Aplicar la Combinación de Capas en la vista estructural y activa la visualización de “Núcleo Solamente” en las Visualización Parcial de Estructura

Validación:

En la vista configurada, se debe visualizar únicamente la parte estructural de la escalera

Consejos Profesionales:

• Este método asegura una representación precisa del modelo estructural sin comprometer la geometría original ni la documentación de planos arquitectónicos. Es especialmente útil para coordinación con ingeniería estructural y para generar planos de obra diferenciados.
• Guardar la copia de la escalera que incluye la estructura y los acabados en una capa oculta del proyecto, en caso de que se debe hacer cambios a la escalera. Porque hacer el cambio a la escalera y repetir estos pasos es mas fácil que tener que reditar la escalera por duplicado.
