¿Cómo contabilizar elementos en un Esquema Interactivo por unidades y no por valores en Archicad?

Tiempo de lectura: 4 min.

En muchos proyectos de arquitectura y construcción, los usuarios necesitan contabilizar el número de elementos (como zonas, mobiliario, luminarias, etc.) según su tipo o clasificación. Para ello, se crean Propiedades personalizadas que luego se incluyen en Esquemas Interactivos. Sin embargo, cuando se incluyen estas propiedades numéricas, Archicad por defecto puede sumar los valores en lugar de contar las unidades. Este artículo explica cómo configurar un esquema para que realice un conteo de elementos, no una suma de valores.

Audiencia

Usuarios de Archicad que utilizan Esquemas Interactivos para generar listados de elementos y requieren contabilizar unidades en lugar de acumular valores numéricos.

Prerrequisitos

• Tener una Propiedad definida y asignada a una categoría de elementos (por ejemplo, Zonas, Objetos, Muros).

• Tener configurado un Esquema Interactivo que incluya dicha propiedad.

• Archicad 25 o superior (recomendado Archicad 28 para funcionalidades mejoradas).

Pasos de Resolución:

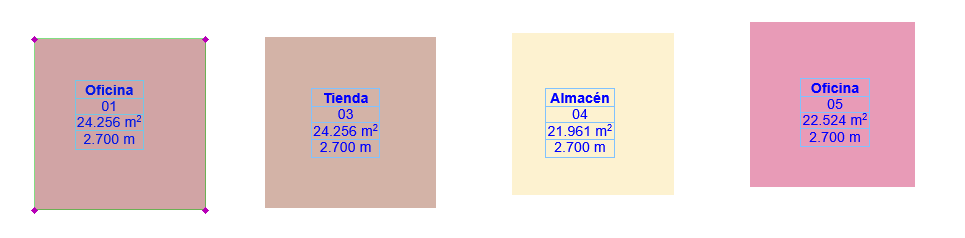

1. Abre el proyecto en Archicad (ver ejemplo, se defino 4 zonas diferentes, dos de ellas se les ha asignado la misma propiedad).



2. Abre la paleta del Navegador del proyecto, Ventanas > Paletas > Navegador.
3. Haz clic derecho sobre el Esquema, y selección la opción de Abrir o Abrir en una Nueva Pestaña.

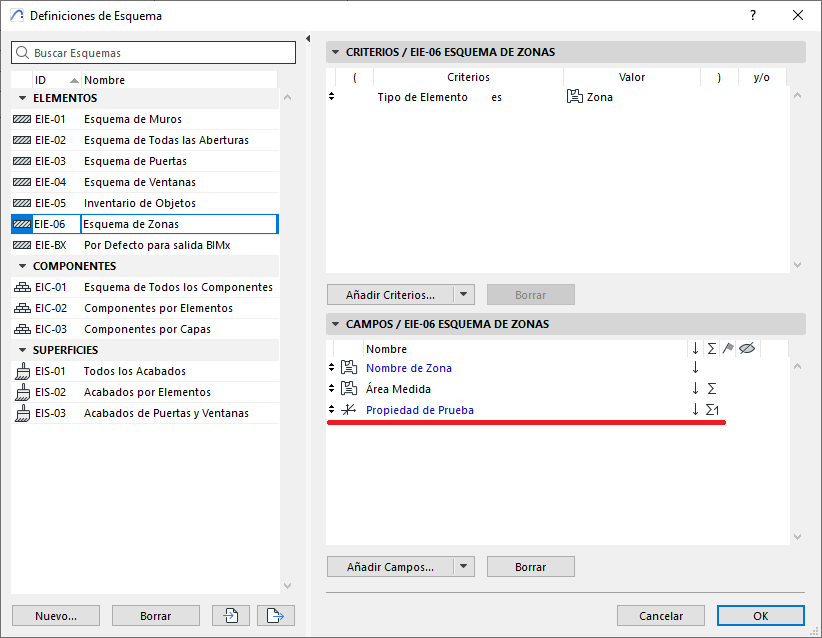

4. Se te va abrir la venta de dialogo Definiciones de Esquema, con la Propiedad que hemos creado con los valores preconfiguradas (ver foto de ejemplo).



5. En el Esquema Interactivo anterior, en la columna "Σ" y la fila de la propiedad, que hemos creado, hacemos clic varias veces hasta que aparezca el icono de Mostrar Cantidad "Σ1"
6. Guarde el Esquema haciendo clic sobre Ok.
7. Y veremos el esquema generado similar al siguiente, donde:
   1. En "Área Medida" se ve la suma "Σ" de los valores de la superficies de los elementos Zona.
   2. En "Propiedad de Prueba" se ve la Cantidad "Σ1" de los elementos Zona.



Validación del Resultado:

• Verifique que el valor total al final de la columna corresponde al número de elementos listados.
• Asegúrese de que ya no se muestren sumas numéricas, especialmente si la propiedad contenía valores repetidos como “1”.

Archivo de ejemplo:

Puede descargar un archivo de proyecto de muestra donde se ha configurado correctamente un Esquema Interactivo con una propiedad personalizada que contabiliza elementos por unidades:

Cómo contabilizar elementos en un Esquema Interactivo por unidades y no por valores.pln

Consejo para Consultores:

Cuando se trabaja con propiedades que representan unidades o cantidades individuales, se recomienda configurar el tipo de dato como Número. Esto facilita su uso en conteos y evita que Archicad aplique reglas de suma basadas en unidades físicas como m² o m³.
