¿Cómo resuelvo los problemas de color en las Vistas 3D en Archicad?

Tiempo de lectura: 6 min.

En algunos proyectos de Archicad, las vistas 3D pueden presentar un tinte azul (o de otro color) inesperado, afectando tanto escenas interiores como exteriores. Este comportamiento puede deberse a configuraciones de renderizado, iluminación, materiales o incluso ubicación del modelo. Este artículo describe paso a paso cómo identificar y corregir esta anomalía utilizando las herramientas de Archicad.

Requisitos Previos:

• Conocimientos básicos de navegación en el entorno 3D.

• Permisos para modificar la configuración de vistas, si estás trabajando en Teamwork.

Procedimiento Detallado de Corrección

1. Desactivar el Renderizado Físico

   1. Ve a Opciones > Entorno de trabajo > Más opciones...




   2. Desactivar la opción de Activar Renderizado Físico en 3D.



2. Restablecer la Luz Solar

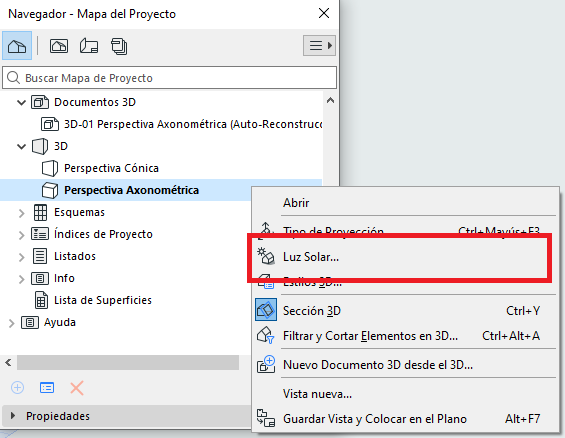

   1. En la paleta del Navegador del proyecto, haz clic derecho sobre la Vista, y selecciona Luz Solar.

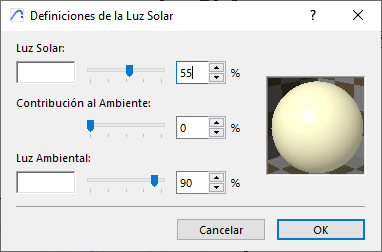

   2. Copia los siguientes valores para reestablecer la Luz Solar a la configuración por defecto.




3. Verificar Filtros de Renovación o Reglas de Representación Gráfica

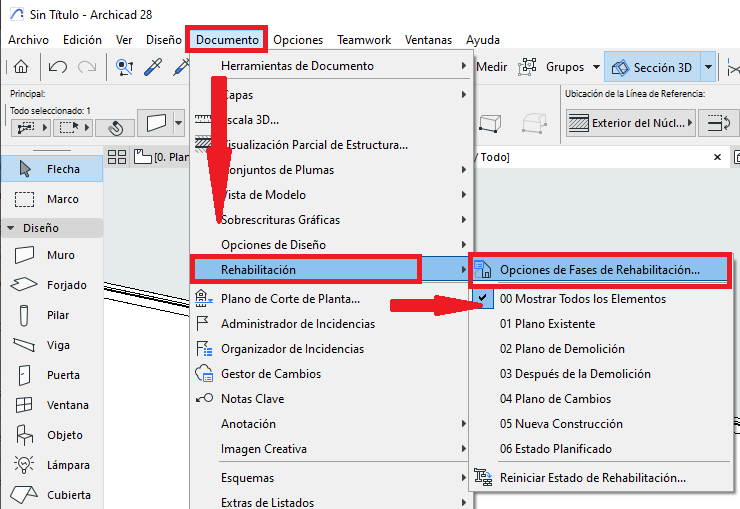

   1. Ve a Documento > Rehabilitación > Opciones de Fases de Rehabilitación. selecciona "00 Mostrar Todos los Elementos", o la configuración similar que mas se asemeja.

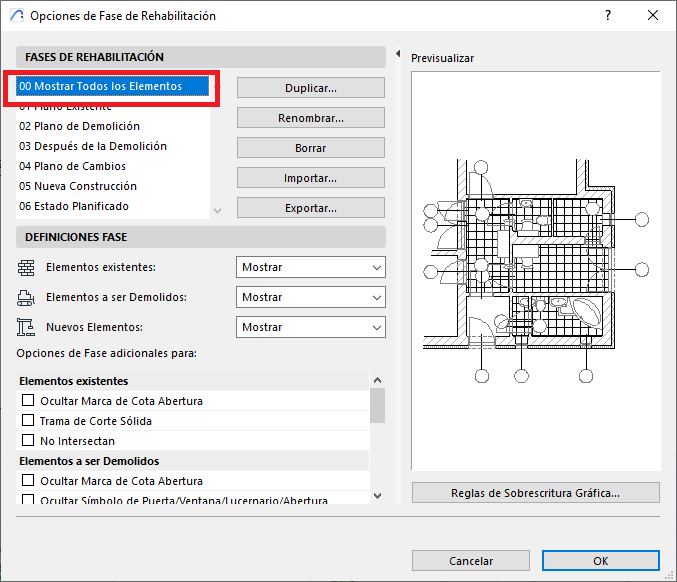

   2. En la ventana de dialogo de "Opciones de Fases de Rehabilitación", selecciona "00 Mostrar Todos los Elementos", o la configuración similar que mas se asemeja.

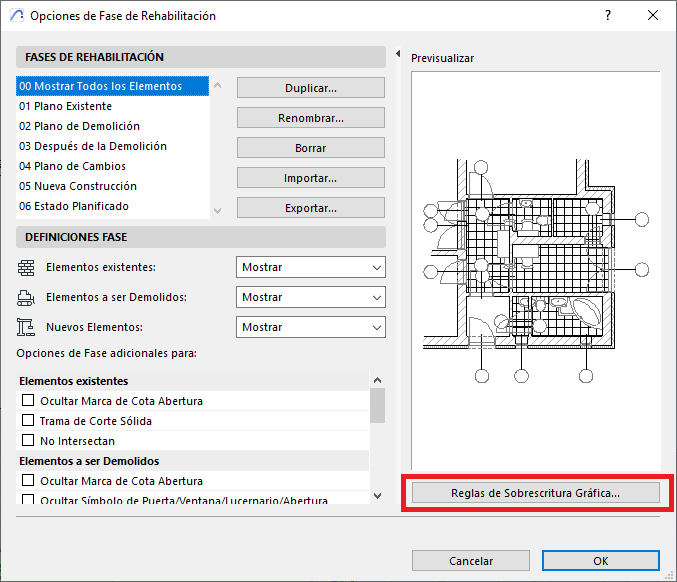

   3. Luego haz clic sobre Reglas de Sobrescritura Gráfica, y comprueba que no existan reglas activas que afecten al color.




4. Desactivar el Plano de Edición

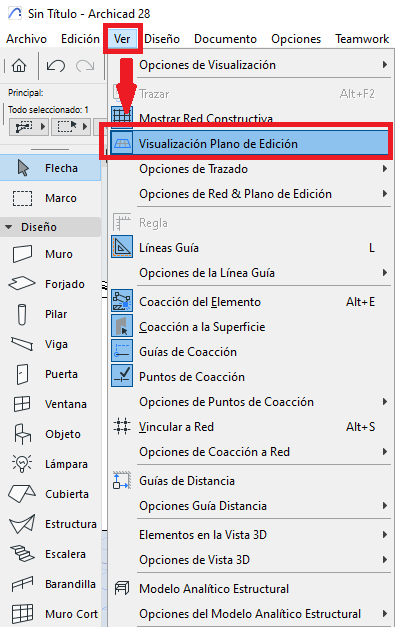

   Ve a Ver > Visualización Plano de Edición, y desactivala.



   El plano azul del Plano de Edición puede reflejarse o generar distorsiones visuales al rotar el modelo.


5. Revisar la Ubicación del Modelo
   Confirma que el modelo esta lo más cerca posible del origin del proyecto (coordenada 0, 0).


6. Verificar las Superficies y Texturas
   Comprueba que las superficies o texturas no haya sido modificadas o sustituidas de forma accidental.


7. Revisar o actualizar los controladores gráficos
   Verificar que los drivers de la tarjeta gráfica estén actualizados desde la web del fabricante.


8. Resolución Verificada:
   Una vez aplicados los pasos anteriores, abrir una vista 3D y confirmar que:

   • Las superficies blancas ya no tienen tonalidades azuladas (o de otro color).

   • El cielo o fondo no aplica sombras irreales.

   • Los elementos interiores mantienen su color natural.
