¿Por qué no aparece el Relleno de Corte de Material de Construcción en la Vista 3D Cortada?

Tiempo de lectura: 8 min.

Una de las consultas más frecuentes que recibimos como soporte técnico es:
“¿Por qué no se ve el relleno de corte de los materiales en mi vista 3D cortada?”

Este problema suele estar relacionado con configuraciones específicas dentro de Archicad. A continuación, explicamos las posibles causas y cómo solucionarlas en Archicad.

Causa 1: El material de construcción no tiene relleno de corte asignado

Cada Material de Construcción debe tener un “Relleno de Corte” definido.

¿Cómo comprobarlo?

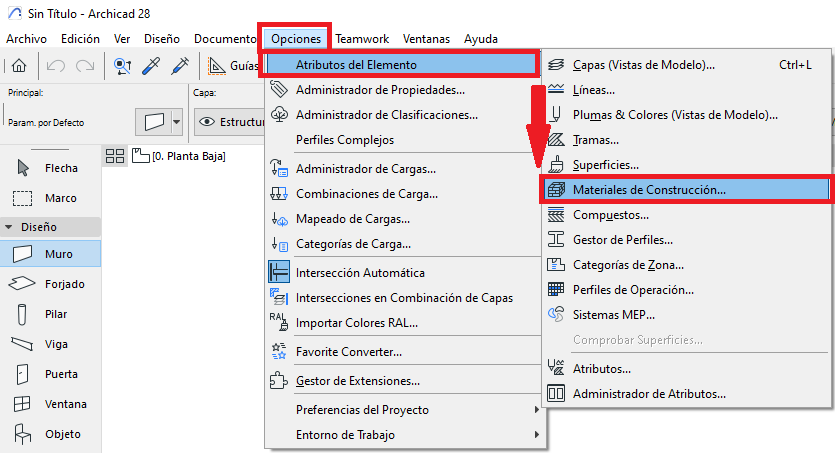

1. Ir a Opciones > Atributos de Elemento > Materiales de Construcción.

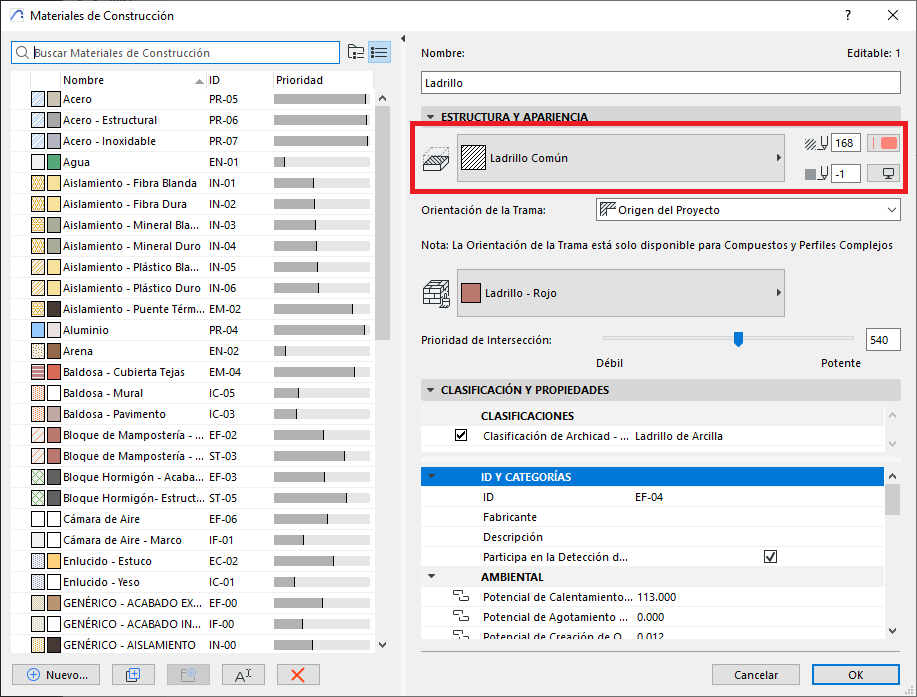

2. En la ventana de dialogo de Materiales de Construcción Seleccionar el material en cuestión.
3. Revisar el campo Relleno de Corte: asegúrate de que no esté en blanco o “—”.



4. Establecer un relleno (por ejemplo, “Hormigón”, “Ladrillo”) y ajustar los lápices de línea y fondo.

Causa 2: El motor 3D no permite hachurados vectoriales

Las hachuras (rellenos) en cortes 3D requieren activar el motor vectorial y su opción específica.

¿Cómo comprobarlo?

1. Ir a la vista 3D cortada.

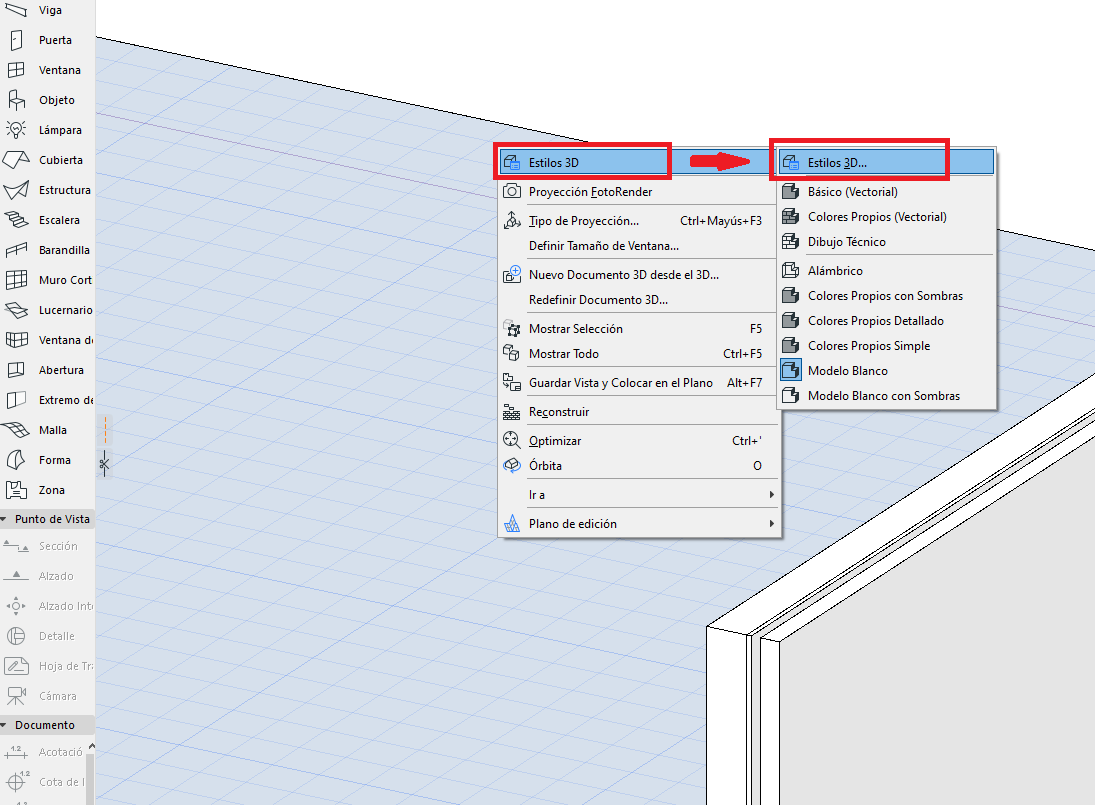

2. Abrir la paleta de Estilos de Modelo 3D, haciendo click derecho sobre el ratón en una area libre de la vista 3D.

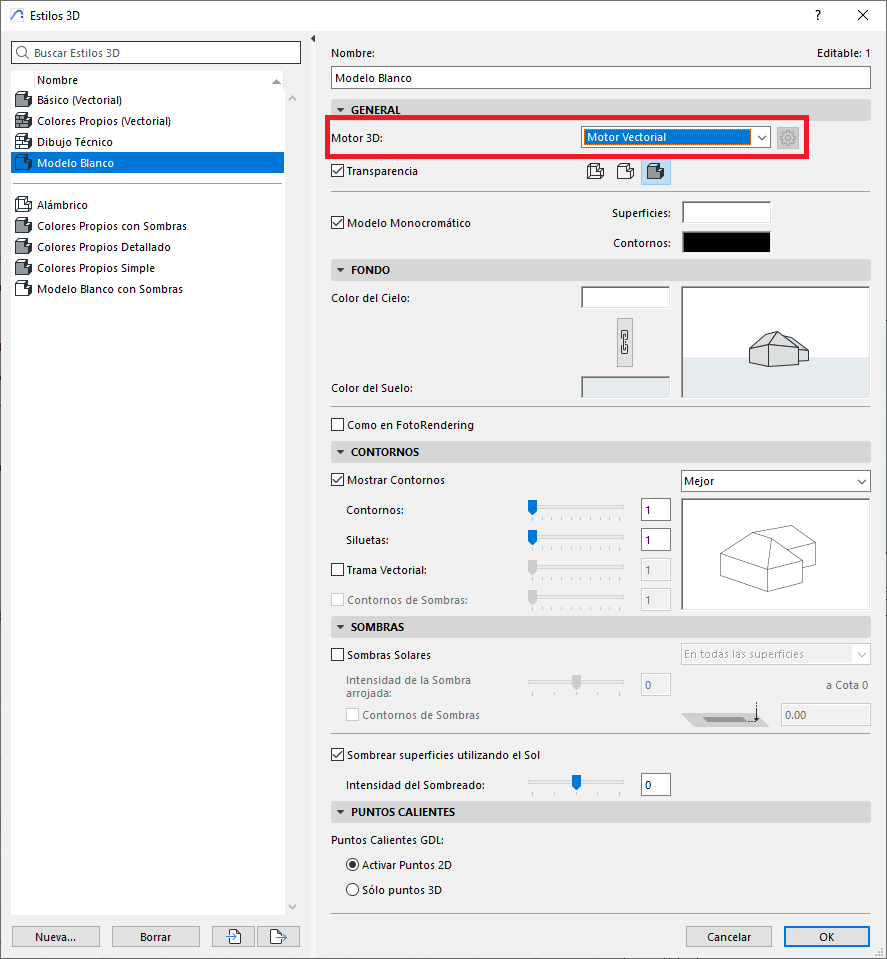

3. En la ventana de dialogo Estilos 3D, revisa si el estilo utilizado esta utilizando el "Motor Vectorial".

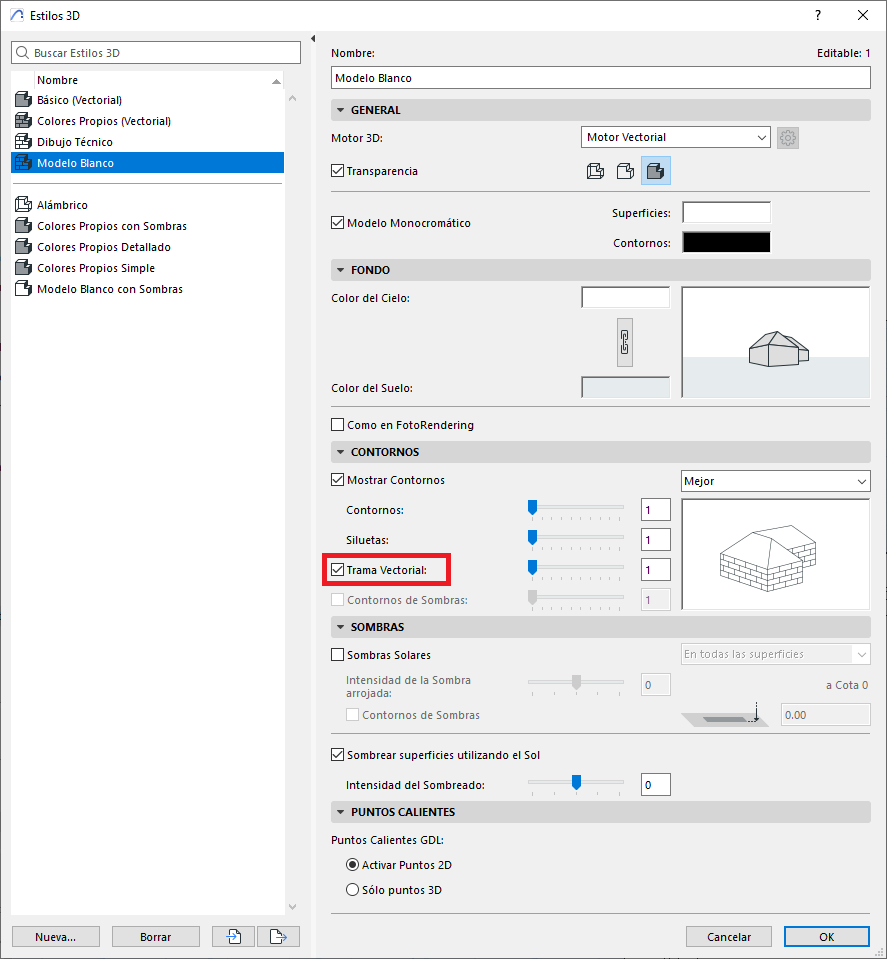

4. Verificar que esté activada la opción de Trama Vectorial.




Causa 3: La vista de sección o documento 3D está sobrescribiendo el aspecto del corte

En vistas de tipo Sección, Alzado o Documento 3D, el aspecto del modelo puede estar definido para mostrar un color o relleno uniforme.

¿Cómo comprobarlo?

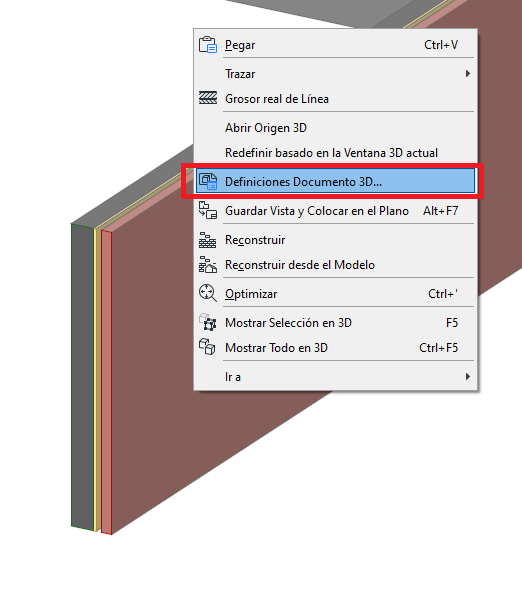

1. Hacer clic derecho sobre la vista en el navegador.

2. Seleccionar Definiciones del Documento 3D/Sección/Alzado.

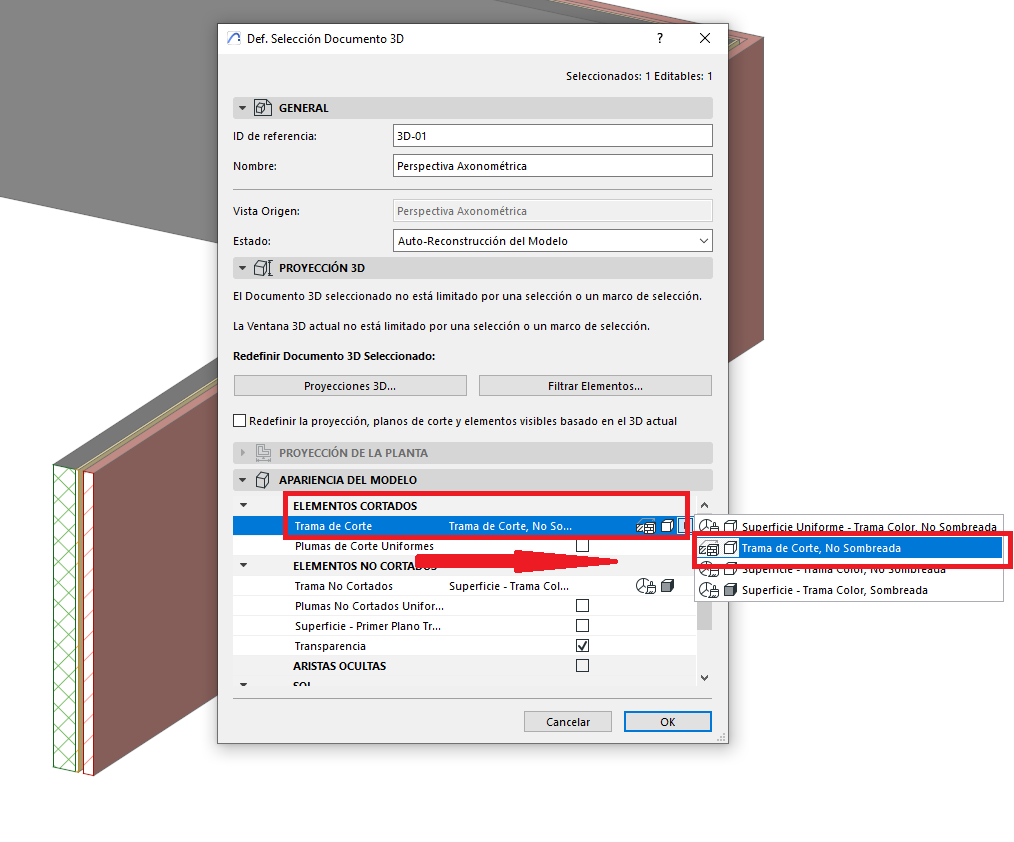

3. En el apartado Apariencia del Modelo > Elementos Cortados, seleccionar Trama de Corte, No Sombreada.





Causa 4: El elemento tiene una sustitución de superficie activa

Algunos elementos pueden tener activada una superficie personalizada que impide la visualización del material de construcción.

¿Cómo comprobarlo?

1. Seleccionar el elemento (muro, losa, pilar, etc.).

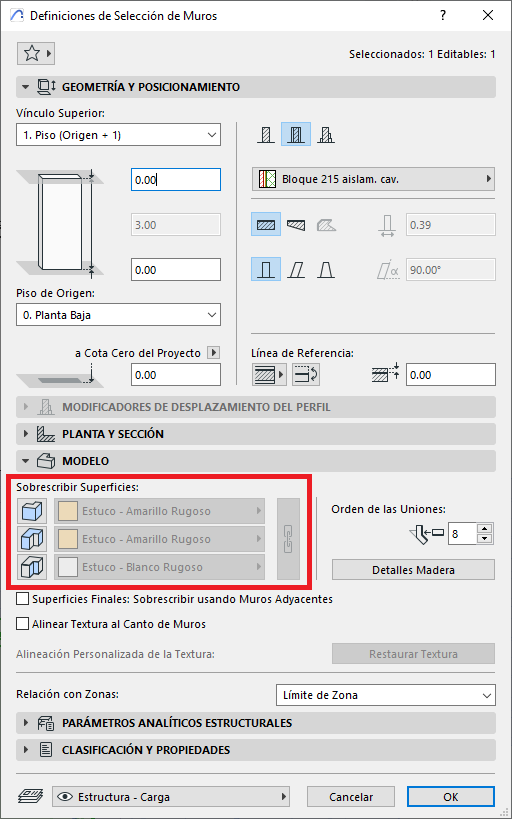

2. Abrir el cuadro de Definiciones del Elemento, pulsando sobre el teclado Ctrl+T.

3. Ir al panel Modelo.

4. Verificar si está marcada la opción de Sustituir Superficies.





Si es así, desactivarla o elegir una superficie que permita la visualización del volumen cortado.

Consejo Profesional

Crea una nueva vista de tipo Documento 3D con el recorte activo para ver en tiempo real cómo afectan los cambios a los rellenos de corte. Esta vista muestra de forma más precisa lo que se imprimirá o documentará.

Conclusión
Cuando no aparece el relleno de corte en la vista 3D, normalmente se debe a:

1. Materiales sin relleno de corte
2. Motor de representación 3D no configurado correctamente
3. Anulaciones activas en la vista o en las opciones de modelo
4. Sustituciones de superficie en los elementos

Asegúrate de revisar cada uno de estos puntos para restablecer correctamente la visualización deseada.
