¿Cómo detectar los objetos degenerados de un modelo de Archicad para corregirlos?

Tiempo de lectura: 5 min.

En el trabajo diario con Archicad, es común que los modelos crezcan en complejidad y tamaño. Sin embargo, con esta evolución también pueden aparecer errores que, si no se detectan a tiempo, comprometen la estabilidad del proyecto. Uno de los más comunes —y a menudo ignorados— son los objetos degenerados.

Los objetos degenerados son objetos de la biblioteca que pueden presentar errores, que en la mayoría de los casos pueden haber sido causados por la entrada de valores incorrectos en los parámetros del objetos, o en casos menos frecuentes, son objetos que dependen de otros archivos ausentes que no han sido cargados en el proyecto correctamente.

Aunque Archicad es una herramienta robusta que puede continuar funcionando incluso con errores en el modelo, esto no significa que debamos ignorarlos. Los objetos degenerados pueden ralentizar el rendimiento del equipo, hacer que el archivo pese más de lo necesario y, en el peor de los casos, provocar cierres inesperados que pueden llevar a la pérdida de trabajo no guardado.

Por eso, es fundamental que los usuarios adopten el hábito de revisar periódicamente el Informe en el Mapa del Proyecto del proyecto no solo para mantener la salud del modelo, sino que también puede prevenir problemas mayores a largo plazo.

¿Cómo detectar los objetos degenerados en el modelo de Archicad?

La forma mas fácil de detectar los objetos degenerados sería:

1. Abre el proyecto en Archicad.
2. Abre la paleta del Navegador del proyecto, Ventanas > Paletas > Navegador.

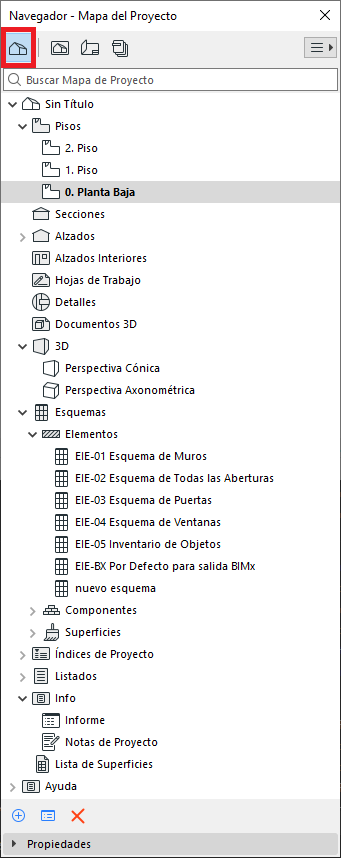

3. Haz clic sobre Mapa del Proyecto

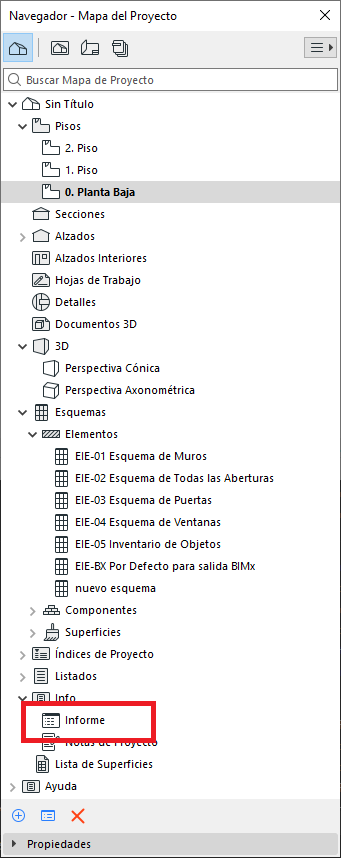

4. Haz click sobre Informe



5. Se te va abrir la venta de Informe, y en ella busca el texto "El polígono está degenerado".

Pasos para identificar los objetos degenerados

Cuando Archicad detecta un objeto degenerado, lo suele mostrar en la siguiente forma

El polígono está degenerado. (<ID el element> | XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXCXXXX)

donde el "XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXCXXXX" es un identificador alpha-numérico del objeto. Que es un código único no repetible del objeto.

Los pasos identificar el objeto:

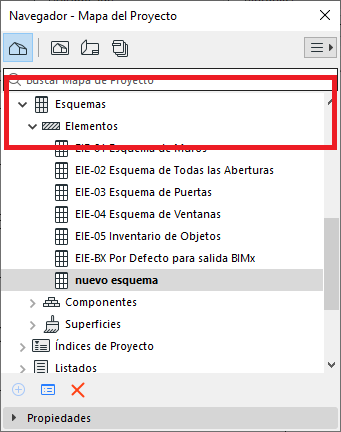

1. En Navegador del proyecto, vamos a Esquemas > Elementos.

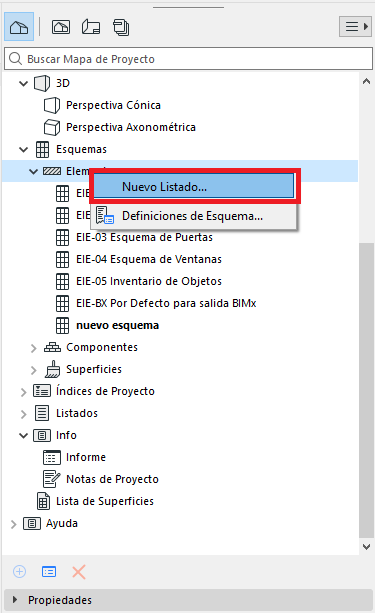

2. Haz clic derecho sobre Elementos, y en la venta de dialogo hacemos click sobre Nuevo Listado....

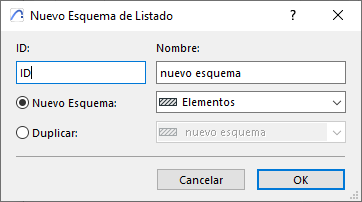

3. En la ventana de dialogo de Nuevo Esquema de Listado, en los campos de:
   ID: Crearemos un ID para el nuevo esquema (opcional)
   Nombre: Le crearemos un nombre.
   Tipo de esquema: Seleccionaremos Elementos (importante)



4. En la ventana de dialogo de Definiciones de Esquema, y en:

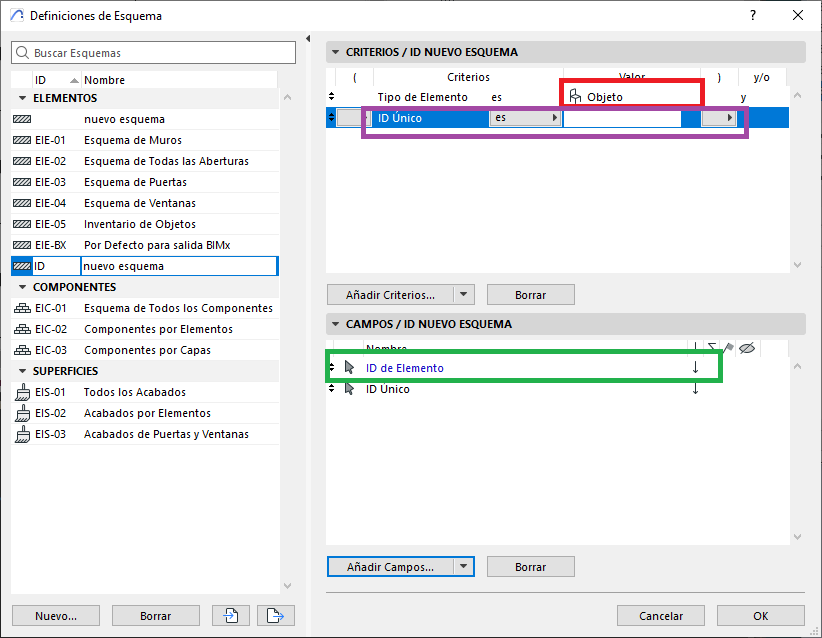

   1. Criterios / ID Nuevo Esquema:
      • Tipo de Elemento (rojo): será el de Objeto
      • Y añadiremos como criterio ID Único (lila).
   2. Campos / ID Nuevo Esquema:
      • Añadir el campo de ID de Elemento (verde)
      • Añadiremos otro campo opcional, y en este caso ID Único.

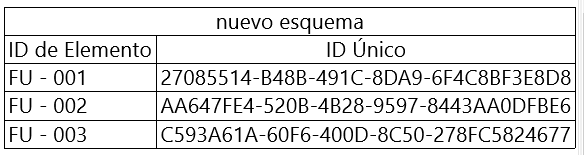

5. Hacemos clic sobre OK, en la ventana de dialogo de Definiciones de Esquema, y obtenemos una esquema similar a la siguiente foto.

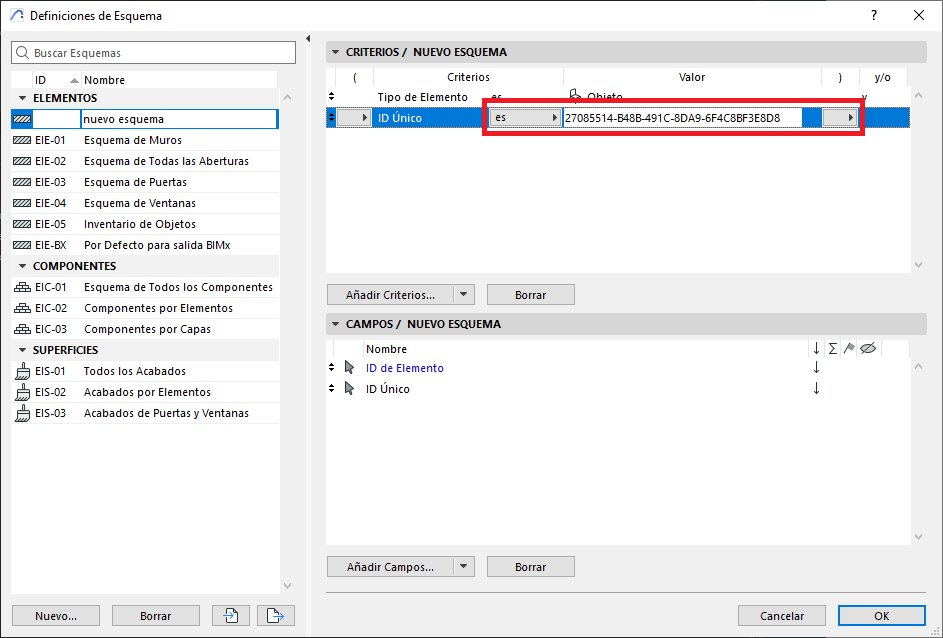

6. Para para afinar aun mas la búsqueda del objeto, la ventana de definición del Esquema vamos introducir el código alpha-numerico que nos ha generado la ventana de Informe, en el campo de ID Único.



7. Y en el esquema generado podemos seleccionar el objeto pulsando sobre:

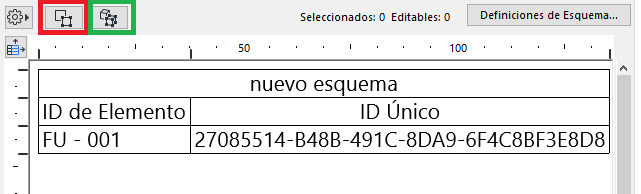

   Seleccionar en la Planta (rojo).
   Seleccionar en 3D (verde).



8. Eso te abrirá la vista elijada con el objeto seleccionado. Que procederás o a borrar el objeto, o reconfigurar sus parámetros.

Siguiendo estos pasos podrás identificar y corregir los errores relacionados con los objetos degenerados, y mantener la saludo del proyecto de Archicad en optimas condiciones. Pero si en caso de que los problemas sigan existiendo, contacta con nosotros en nuestro canal oficial de https://my.simbim.es y nuestros equipo técnico te atenderá.
