¿Como puedo usar las herramientas de Archicad de forma creativa? Sobrescrituras Gráficas - Fases del proyecto

Tiempo de lectura: 5 min.

En muchos proyectos, especialmente aquellos con múltiples fases de intervención, las herramientas estándar de Fases de Rehabilitación de Archicad pueden quedarse cortas. ¿Qué pasa cuando un mismo elemento necesita ser construido en una fase y demolido en otra? ¿O cuando las fases no siguen una lógica lineal tradicional?

Este artículo tiene como objetivo explorar una solución creativa, fácil y eficaz, utilizando las herramientas ya disponible en Archicad: las Propiedades Personalizadas y la Sobrescrituras Gráfica, para gestionar fases complejas de construcción con total flexibilidad.

Paso 1:  Identificar las Fases del proyecto

Antes de comenzar, es fundamental definir claramente las Fases que intervendrán en el proyecto. Este paso consiste en recopilar toda la información disponible, tanto de la documentación técnica disponible como de las necesidades específicas de los distintos actores involucrados (arquitectos, ingenieros, promotores, etc.).

La importancia de este análisis inicial radica en que no solo te permitirá establecer qué Fases deben incorporarse al modelo, sino también entender las relaciones que pueden existir entre ellas: qué se construye primero, qué se demuele después, qué elementos cambian de estado, etc.

Esta visión global será la base para una implementación coherente y eficaz dentro de Archicad.

Paso 2: Clasificar elementos por Fase con Propiedades personalizadas

El segundo paso es crear Propiedades personalizadas en Opciones seleccionar en el Administrador de Propiedades. Estas propiedades nos permitirán asignar una clasificación a los elementos del proyecto según su estado en cada Fase del proyecto. Ejemplo:

• Fase de Demolición: para indicar en a qué Fase un elemento será demolido (por ejemplo: Demolición D1, D2, D3, etc.).
• Fase de Construcción: para indicar en qué a qué Fase un elemento será construido (por ejemplo: Construcción C1, C2, C3, etc.).



Consejos:

1. Crear un Grupo de Propiedades para las Fases con un nombre claro y Descripción que indica su uso en el Administrador de Propiedades, para facilitar los labores de administración y el modelado del proyecto en Archicad.
2. Al crear las Propiedades, elige un Nombre claro, y escriba una Descripción corta que indica su uso.
3. En la mayoría de los casos, el Conjunto de Opciones es la opción recomendada para este tipo de Propiedades, porque mantiene el formato de dato a todos los elementos del proyecto.
4. No olvide de asignar la Clasificación a las Propiedades, para activarlas y hacerlas visibles en las ventanas de dialogo de los elementos de Archicad.

Paso 3: Crear reglas de Sobreescrituras Gráfica para cada estado

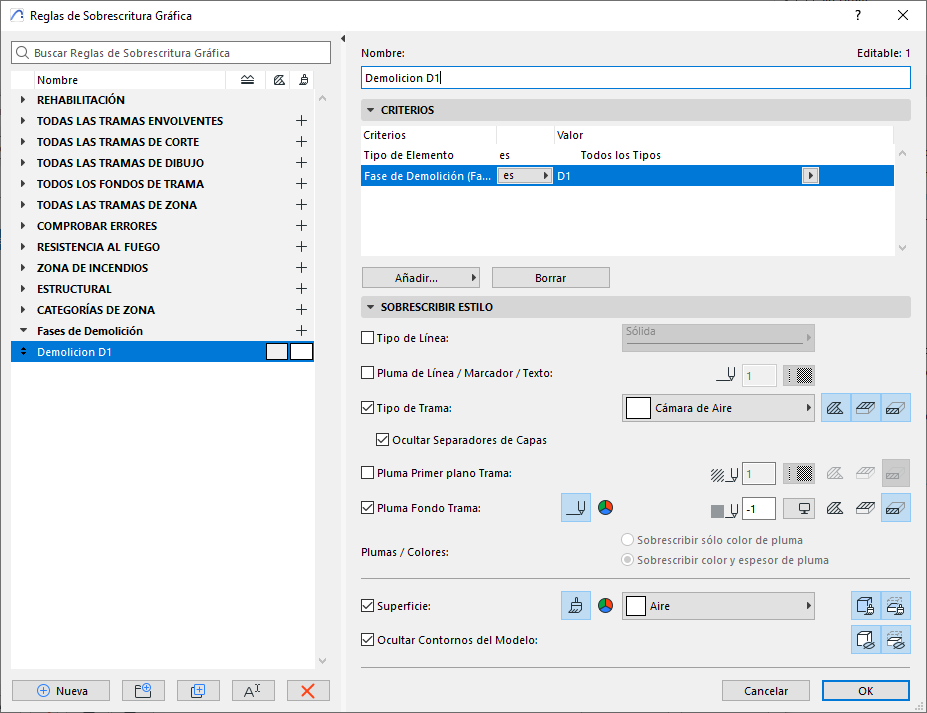

Una vez definidas las Propiedades en el Administrador de Propiedades, el siguiente paso es configurar las Reglas de Sobreescrituras Gráfica en la ventana de dialogo de Combinaciones de Sobreescrituras Gráficas. Estas reglas aparte de que se crearan según el criterio establecido establecido del paso 1, también nos permitirán visualizar los elementos según su estado. Ver la siguiente imagen como ejemplo de una Regla de Sobrescritura Gráfica para ocultar los elementos Demolidos del D1.

Consejos:

1. Crear un Grupo para agrupar las Reglas de Sobrescritas Gráficas de las Fases del proyecto y con un nombre claro que indica su uso, para facilitar los labores de administración y el modelado del proyecto en Archicad.
2. Al crear la Regla de Sobrescritas Gráfica, elige un Nombre claro que indica su uso o su asociación con la Propiedad creada para las Fases del proyecto.

Paso 4: Crear las Combinaciones de Sobrescrituras Gráficas

Al terminar de crear las Reglas de Sobrescrituras Gráficas, crea todas las Combinaciones de Sobrescrituras Gráficas que vas a necesitar visualizar o gestionar en el proyecto, eligiendo las diferentes Reglas de Sobrescritas Gráficas, con un nombre claro que indica su uso.

¿Cómo gestionar elementos con múltiples estados?

En algunos casos, un mismo elemento puede ser nuevo en una fase y demolido en otra. Para gestionar esto correctamente, se recomienda:

• Separación de las Propiedades por orden lógico: No existe ninguna regla que exige que las todas las Fases del proyecto deben estar incluidas en una sola Propiedad personalizada. Incluso se recomienda la separación si el mismo elemento constructivo puede tener diferentes Fases constructivos.
• Crear Reglas de Sobrecrituras Graficas para ocultar elementos para cada Fase del proyecto: En este tipo de caso en concreto, las Sobrescrituras Graficas están siendo utilizadas para sustituir el uso de las Fases de Rehabilitación del proyecto, debido de la complejidad de las Fases. Esto no significa que los elementos constructivos de Archicad desaparecerán de Forma automática si un elemento no debe aparecer en una Fase en concreto.

Ventajas de este enfoque

1. Este enfoque permite es que las Propiedades personalizadas pueden ser utilizadas en Listados, Etiquetas y  Tablas Dinámicas, y por ente permite:
   • Generar listados por cada Fase del proyecto.
   • Etiquetar elementos automáticamente según su estado.
   • Filtrar elementos en esquemas de planificación o presupuestos.
2. Evita en gran medida el duplicado de los elementos constructivos de Archicad según la Fase del proyecto, haciendo que el modelo sea mas ligero.
3. Evita en cierta medida el uso de las Capas de Archicad para definir la Fase de construcción del elemento del proyecto, que en este caso es simplemente incompatible.
4. Además, al no depender exclusivamente de las Fases de Rehabilitación, se puede mantener una lógica de fases más compleja sin perder control sobre la documentación del proyecto.
5. Poder exportar las Fases personalizadas del proyecto al IFC.

Preguntas frecuentes (FAQ)

¿Puedo usar esta técnica junto con las Fases de Rehabilitación estándar?
Sí, pero se recomienda no usar las Fases de Rehabilitación si vas a usar este sistema personalizado, para evitar conflictos visuales y de documentación.

¿Qué pasa si cambio la fase de un elemento?
Solo necesitas actualizar la Propiedad correspondiente. Las Reglas de Sobrescrituras Gráficas se adaptarán automáticamente.

¿Esto afecta el rendimiento del modelo?
No significativamente.

Consejos Adicionales

1. Crea una tabla de control donde relaciones cada combinación con las reglas que contiene. Esto te permitirá mantener un control absoluto sobre la lógica gráfica del proyecto.
2. Te recomendamos revisar los siguientes recursos para comprender mejor el contexto y las herramientas disponibles:
   • Ayuda de Archicad 28 - Reglas de Sobrescritura Gráfica
   • Ayuda de Archicad 28 - Rehabilitación
