¿Cómo puedo contabilizar las áreas de la superficies en Archicad? 3 formas de extraer las áreas de forma eficaz

Tiempo de lectura: 5 min.

Cuando se trabaja en un proyecto, es habitual que distintos equipos y/o participantes puedan proporcionar listados de las diferentes áreas del proyecto, que no se limitan a zonas, estancias, y/o divisiones según criterios definidos por los diferentes actores respondiendo a las necesidades de cada uno de ellos. Esos listados ayudan a:

• Describir el proyecto con precisión.
• Calcular el coste/beneficio por unidad de superficie.
• Definir el uso o actividad de cada división.
• Cumplir con normativas (por ejemplo, áreas por sectores de incendio según el CTE).
• etc

Sin embargo, la elaboración de estos listados puede ser una tarea laboriosa, especialmente en proyectos que atraviesan múltiples fases y cambios, sin hablar de su tamaño o complejidad. Afortunadamente, Archicad permite automatizar y simplificar este proceso, incluso en proyectos en constante evolución.

En este articulo, vamos a explorar las diferentes herramientas BIM disponibles en Archicad para calcular las superficies de las estancias o divisiones de los proyectos, y como utilizar cada uno de ellas para sacar el máximo provecho de forma mas fácil, rápida y eficaz.

En este artículo exploraremos las herramientas BIM disponibles en Archicad para calcular superficies, analizando sus ventajas, limitaciones y casos de uso recomendados.

Elemento Zona

La herramienta Zona es la opción principal y más completa para calcular áreas en Archicad. Está diseñada específicamente para representar estancias o divisiones del proyecto y ofrece funcionalidades avanzadas como:

• Detección automática del perímetro y actualización dinámica.
• Cálculo de superficies netas y construidas.
• Cálculo de volúmenes.
• Conteo de puertas y ventanas, incluyendo sus superficies.
• Inclusión y cuantificación de objetos dentro de la zona.
• Asignación de propiedades personalizadas.
• Etc

Importante: Para un funcionamiento correcto, las zonas no deben solaparse, incluso si están en capas distintas.

Tramas

Aunque menos conocida, la herramienta Trama también permite calcular áreas. Para activar esta función:

• Selecciona la herramienta Trama.

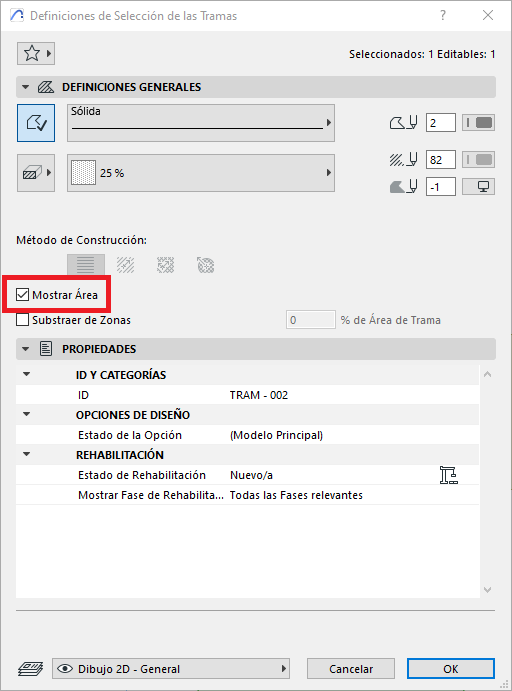

• En el cuadro de diálogo de Tramas, seleccionar Mostrar Área




Aunque no ofrece las capacidades avanzadas de las Zonas (como propiedades personalizadas o actualización automática), las Tramas permiten:

• Mostrar el área cubierta.
• Incluirse en Esquemas Interactivos para su cuantificación.

Son útiles para representar agrupaciones o sectores cuando no se requiere información volumétrica ni propiedades personalizadas.

Elemento Forma

El elemento Forma es una herramienta de modelado 3D libre, ideal para representar geometrías complejas. Aunque no está pensado específicamente para el cálculo de áreas, ofrece ventajas como:

1. Adaptación a espacios con geometrías irregulares o alturas variables.
2. Admite las Operaciones Booleanas (Unión, Sustracción, y Intersección)
3. Posibilidad de asignar propiedades personalizadas.
4. No se ve afectado por la superposición con otras zonas.

¿Cuál herramienta usar y cuándo?

Aquí tienes una guía práctica para elegir la herramienta adecuada según el contexto:
