¿Cómo mapear los atributos de los elementos entre Archicad y los archivos DXF/DWG? Tramas

Tiempo de lectura: 2 min.

Cuando se colabora entre los programas CAD y Archicad utilizando archivos DXF/DWG, es fundamental asegurarte de que los atributos de los elementos entre los programas estén mapeados correctamente para una colaboración exitosa.

Configurar el mapeo de las Tramas es un aspecto del proyecto colaborativo que no hay que menospreciar, dado que:

1. Las Tramas disponibles entre los programas son diferentes.
2. Una conversion equivocada de las Tramas puede causar un interpretación equivocada del proyecto entre los colaboradores del proyecto.

Mapear Tramas

Para mapear las Tramas de Archicad a los archivos DXF-DWG:

1. Siga las indicaciones de ¿Cómo mapear los atributos de los elementos entre Archicad y los archivos DXF/DWG? DXF/DWG como plantilla de mapeo – Centro My SIMBIM
2. Ve a: Archivo > Interoperabilidad > DXF-DWG > Definiciones de Traducción DXF-DWG.
3. Selecciona la configuración del traductor DXF-DWG a duplicar.

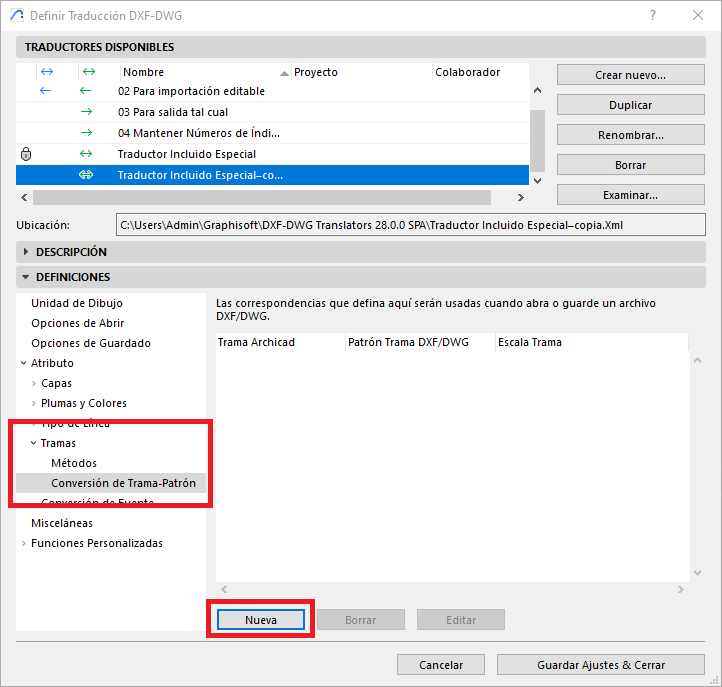

4. En la ventana de dialogo de Definer Traducción DXF-DWG, ve a Definiciones > Atributo y haz clic sobre Tramas.
5. Selecciona Conversión de Trama-Patrón.
6. Haz clic sobre Nueva.

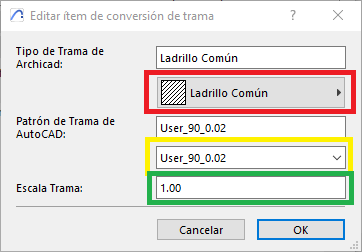

7. En la ventana de dialogo de Editar ítem de conversión de trama, en:
   Tipo de Trama de Archicad (rojo): selecciona la Trama de Archicad.
   Patrón de Trama de AutoCAD (amarillo): selecciona la Trama correspondiente de AutoCAD.
   Escala Trama (verde): selecciona la escala de la Trama en AutoCAD.



8. Repite este proceso para cada Trama que necesites mapear.
9. Guarda la configuración haciendo clic sobre Guardar Ajustes & Cerrar.

Consejos:

1. No edites las configuraciones originales de los Traductores DXF-DWG que vienen por defecto con la instalación del programa.
2. Crea duplicados de las configuraciones customizadas de los Traductores DXF-DWG hasta conseguir la configuración deseada.
3. Verifica que Tramas similares estén disponibles en Archicad y el programa CAD.
4. Que el patrón de Trama en el programa CAD haya sido utilizado (mínimo para un elemento) en el archivo DXF-DWG que ha sido utilizado como plantilla de mapeo en el paso 1.

Siguiendo estos pasos e incorporando estos consejos, puedes configurar el mapeo de las Tramas entre tu proyecto Archicad y los archivos DXF-DWG (importados o exportados) con tu colaboradores del proyecto.
