¿Cómo mapear los atributos de los elementos entre Archicad y los archivos DXF/DWG? Estilos de Fuente

Tiempo de lectura: 2 min.

Cuando se colabora entre los programas CAD y Archicad utilizando archivos DXF/DWG, es fundamental asegurarte de que los atributos de los elementos entre los programas estén mapeados correctamente para una colaboración exitosa.

Configurar el mapeo de los Estilos de Fuentes es un aspecto del proyecto colaborativo que no hay que obviar, no solo por razones de graficas y/o de legibilidad, si no también por la información adicional que debe estar visible en las Vistas o los Planos.

Mapear Fuentes de Textos

Para mapear las Fuentes de textos de Archicad a los archivos DXF-DWG:

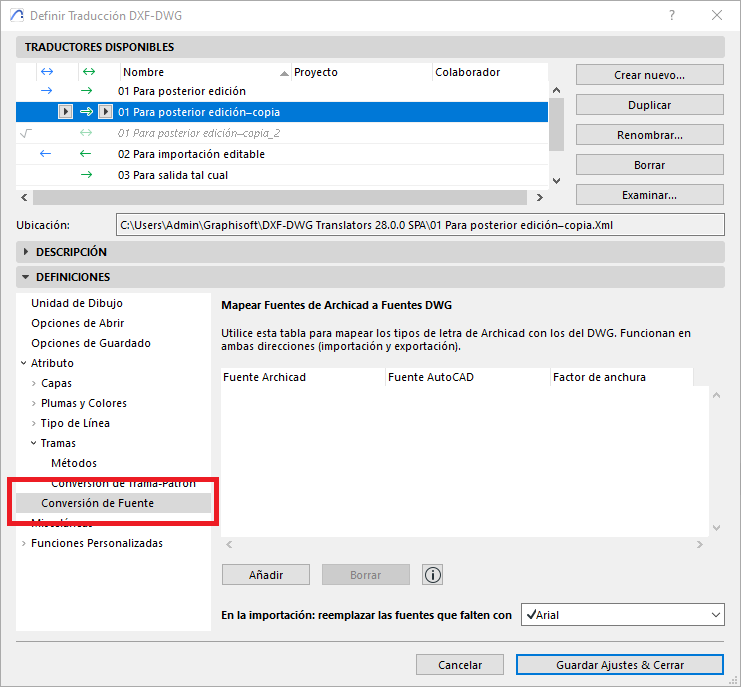

1. Ve a: Archivo > Interoperabilidad > DXF-DWG > Definiciones de Traducción DXF-DWG.
2. Selecciona la configuración del traductor DXF-DWG a duplicar.
3. En la ventana de dialogo de Definer Traducción DXF-DWG, ve a Definiciones > Atributo > Conversión de Fuente.



4. Haz clic sobre Añadir.

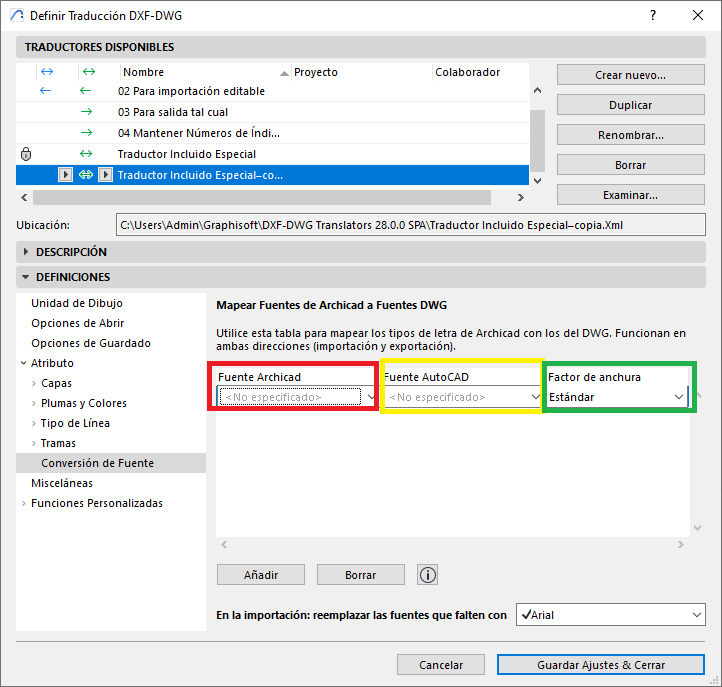

5. En:
   Fuente Archicad (rojo): selecciona la Fuente de Texto utilizado en el proyecto de Archicad.
   Fuente AutoCAD (amarillo): selecciona la Fuerte de Texto utilizado en el proyecto de AutoCAD.
   Factor de anchura (verde): selecciona el factor de anchura de la Fuerte de Texto cuando el archivo se exporta como DXF-DWG.

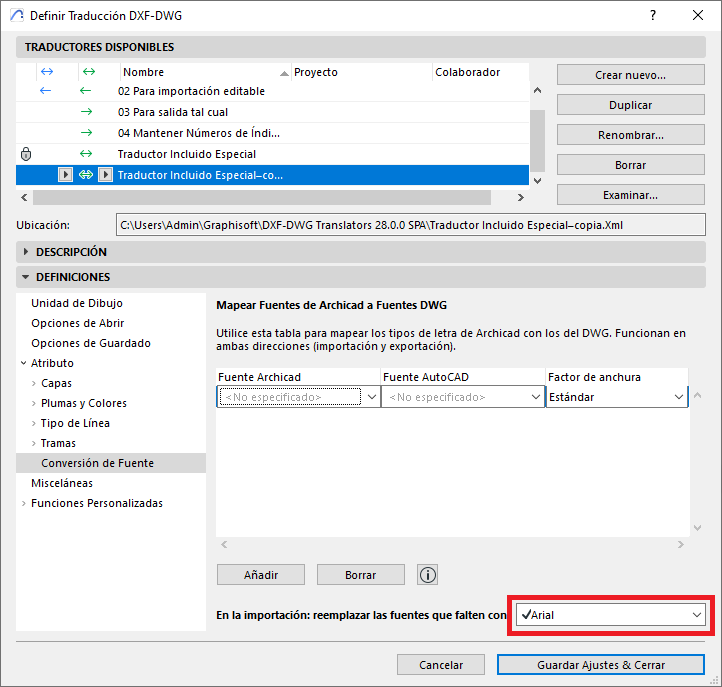

6. Selecciona la Fuente de Texto a utilizar de sustitución si no esta disponible en el equipo (ver foto).



7. Repite este proceso para cada Fuente de Texto que necesites mapear.
8. Guarda la configuración haciendo clic sobre Guardar Ajustes & Cerrar.

Consejo:

1. No editar las configuraciones originales de los Traductores DXF-DWG que vienen por defecto con la instalación del programa.
2. Crear duplicados de las configuraciones customizadas de los Traductores DXF-DWG hasta conseguir la configuración deseada.
3. Verifica que las fuentes estén disponibles en ambos sistemas para evitar sustituciones no deseadas.

Siguiendo estos pasos e incorporando estos consejos, puedes configurar el mapeo de las Fuentes de Textos entre tu proyecto Archicad y los archivos DXF-DWG (importados o exportados) con tus colaboradores del proyecto.
