¿Cómo Crear y Colocar un Archivo de Módulo (.MOD) en Archicad?

Crear módulos en Archicad es una forma de gestionar y reutilizar partes de tu proyecto de manera eficiente. Los módulos te permiten referenciar contenido externo, agilizar la colaboración y mantener la consistencia en tus diseños. Sigue estos pasos para crear y gestionar módulos en Archicad:

1. Entender los Módulos Vinculados

Los Módulos Vinculados te permiten referenciar contenido externo dentro de tu proyecto. Esto puede incluir elementos de otros archivos de Archicad, archivos IFC, archivos de Rhinoceros y otros. Usar módulos ayuda a mantener tu proyecto organizado y reduce el tamaño del archivo al vincular el contenido en lugar de incrustarlo.

2. Crear un Módulo

Para crear un módulo, necesitas guardar los elementos o pisos seleccionados de tu proyecto como un archivo .mod . Este formato de archivo contiene solo datos del modelo y del plano de planta, lo que lo hace más pequeño y manejable.

Pasos para Crear un Módulo:

1. Seleccionar Elementos: En el plano de planta, selecciona los elementos o pisos que deseas incluir en el módulo.

2. Guardar como Módulo:

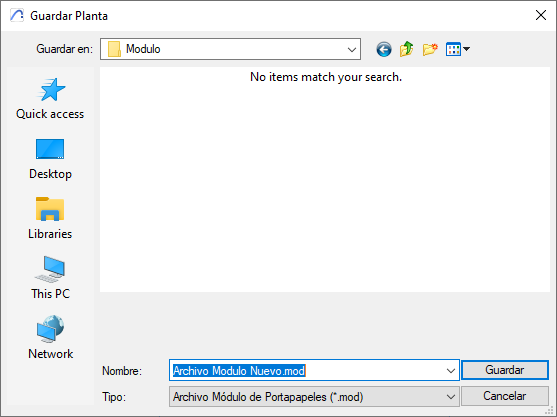

   • Ve a Archivo > Guardar Como...

   • Elige el formato de archivo .mod.

   • Configura las opciones para incluir los pisos y elementos en el módulo.




3. Colocar un Módulo

Una vez que hayas creado un módulo, puedes colocarlo en tu proyecto siguiendo estos pasos:

1. Colocar Vínculo:

   • Ve a Archivo > Contenido Externo > Colocar Vínculo...

   • Selecciona el archivo de módulo.

2. Elegir Pisos: Decide si colocar todos los pisos del módulo o solo un piso.

3. Ajustar la Colocación: Posiciona el módulo dentro de tu proyecto según sea necesario.

4. Ajustes del Módulo

Los ajustes del módulo te permiten controlar varios aspectos del módulo colocado, incluyendo la visibilidad, la orientación y la coincidencia de pisos. Puedes ajustar la elevación para que coincida con la estructura de pisos del proyecto anfitrión y configurar opciones de diseño.

Ajustes Clave:

• Visibilidad: Controla qué elementos del módulo son visibles en tu proyecto.

• Orientación: Ajusta la orientación del módulo para que se adapte a tu diseño.

• Coincidencia de Pisos: Asegúrate de que los pisos del módulo se alineen con la estructura de pisos del proyecto anfitrión.

5. Mejores Prácticas para la Creación de Módulos

• Convenciones de Nombres Consistentes: Usa convenciones de nombres claras y consistentes para tus archivos de módulo para identificarlos y gestionarlos fácilmente. Por ejemplo, incluye el nombre del proyecto, el tipo de módulo y el número de versión en el nombre del archivo.

• Gestión de Capas: Organiza los elementos dentro del módulo usando capas. Esto ayuda a controlar la visibilidad y gestionar las actualizaciones de manera eficiente.

6. Problemas Comunes y Soluciones

• Ajustes de Elevación: Si un módulo no se adapta a los cambios de elevación cuando se mueve, asegúrate de que los elementos del módulo estén vinculados correctamente a los niveles de pisos del proyecto anfitrión. Ajusta la altura de las paredes después de colocar el módulo si es necesario.

• Actualización de Módulos: Al actualizar un módulo, asegúrate de que todas las instancias del módulo en el proyecto se refresquen para reflejar los cambios. Usa el Gestor de Módulos Vínculados para gestionar y actualizar los módulos de manera efectiva.

7. Consejos Avanzados

• Módulos Parciales: Para proyectos complejos, considera crear módulos parciales que incluyan solo elementos específicos (por ejemplo, piso, paredes, equipos) y colócalos por separado. Este enfoque puede ayudar a gestionar las variaciones en el diseño de manera más eficiente.

• Control de Capas Maestras: Cada Módulo Vínculado tiene una “Capa Maestra” que te permite apagar o ocultar todo el módulo. Esto es particularmente útil para gestionar proyectos grandes donde necesitas controlar la visibilidad de secciones enteras.

Siguiendo estos pasos y ejemplos, puedes crear y gestionar módulos de manera efectiva en Archicad, mejorando tu flujo de trabajo y capacidades de colaboración. Si tienes alguna pregunta específica o necesitas más detalles, ¡no dudes en preguntarnos!
