¿Como Documentar Las Coordenadas de Los Elementos del Proyecto?

En ocasiones es necesario documentar las coordenadas de los elementos (o puntos de interés) por diversas razones. Siguiendo los siguientes pasos, podrás extraer esa información de manera efectiva.

1. Preparar las Vistas

Solo activa o mantén visible los elementos cuyas coordenadas deseas extraer. Asegúrate de que la Visualización Parcial de la Estructura, los Conjuntos de Plumas Disponibles, las Opciones de Vista de Modelo, las Combinaciones de Sobrescrituras Gráficas, las Opciones de Fase de Rehabilitación y el Administrador de Opciones de Diseño estén configurados correctamente.

Luego, apaga y enciende las capas de los elementos de interés y guarda la configuración como una Combinación de Capas. No olvide de dar a esa Combinación de Capas un nombre descriptivo que indica su objetivo final.

2. Busca el Objeto de Coordenadas

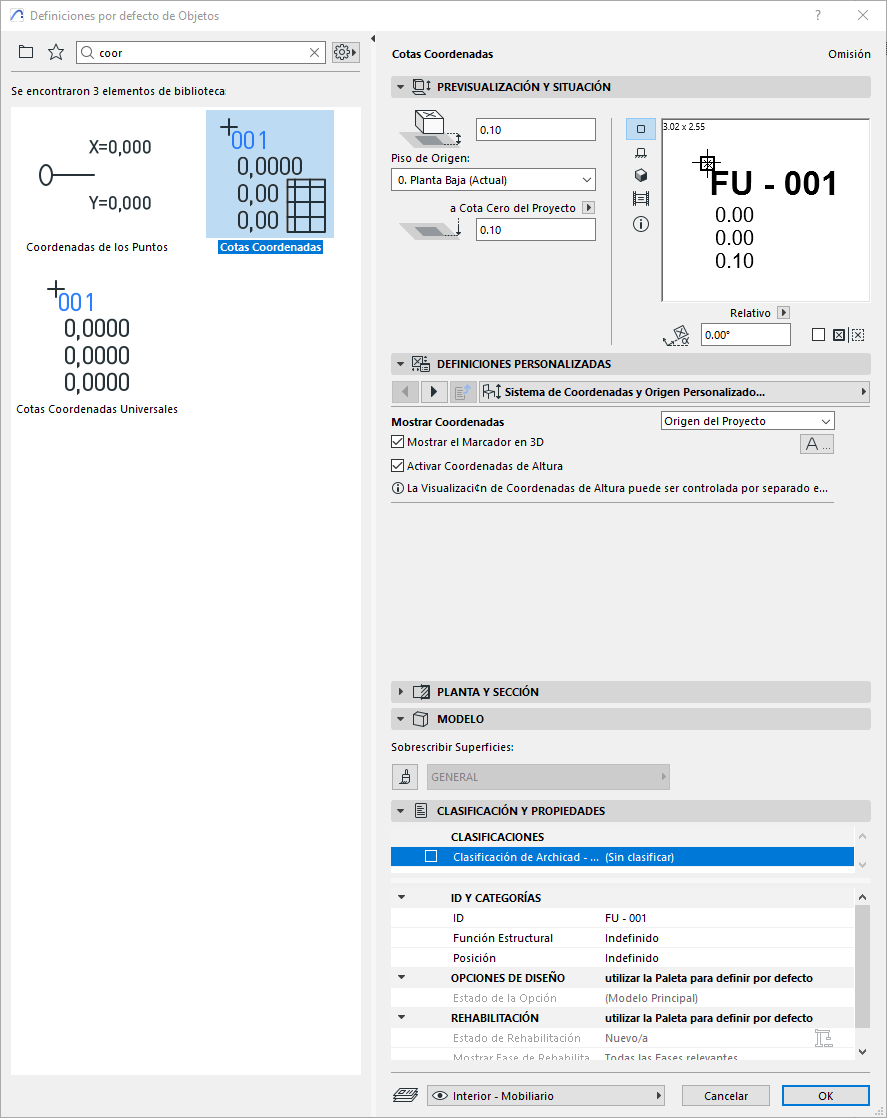

Abre la Herramienta de Objeto y en el buscador escribe "Coordenadas". Obtendrás un resultado similar a la siguiente imagen.

3. Selecciona el Objeto de Coordenadas

Dependiendo de las requerimientos del proyecto, utiliza:

• Cotas Coordenadas: para extraer las coordenadas (X, Y, Z) de los puntos de interés respecto del proyecto.
• Cotas Coordenadas Universales: para extraer las coordenadas universales (Norte, Sur, Este u Oeste, y Altitud) de los puntos de interés del proyecto.

Nota: No olvide de configurar las Definiciones Generales del Objeto de Coordenadas o del Cotas Coordenadas Universales.

4. Coloca el Objeto En los Puntos de Interés

Coloca el objeto de coordenadas seleccionado en los puntos relevantes en todo el proyecto.

Nota: Es de buena prácticas que:

• Que el objeto de Cotas Coordenadas o Cotas Coordenadas Universales, que se utilizaran para este caso preciso, estén ubicados en una capa independiente.
• Configurar el ID del objeto de Coordenadas de tal manera que haga referencia al elemento de interés cuyas coordenadas se requieren.

5. Crea un Esquema para Las Coordenadas

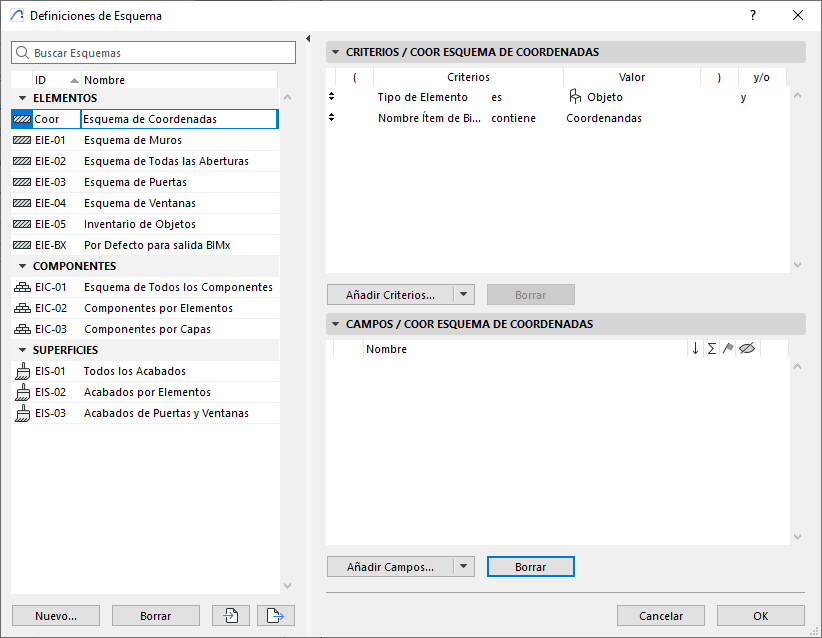

En Definiciones de Esquemas, crea un nuevo esquema con el siguiente Criterio:

- Tipo de Elemento: Objeto

- Nombre Ítem de Biblioteca: contiene "Coordenadas"

Nota: Otros criterios de filtrado de objetos de Archicad son aplicables.

6. Extrae las Coordenadas del Objeto de Coordenadas

En Definiciones de Esquemas, añade el campo de ID de Elemento.

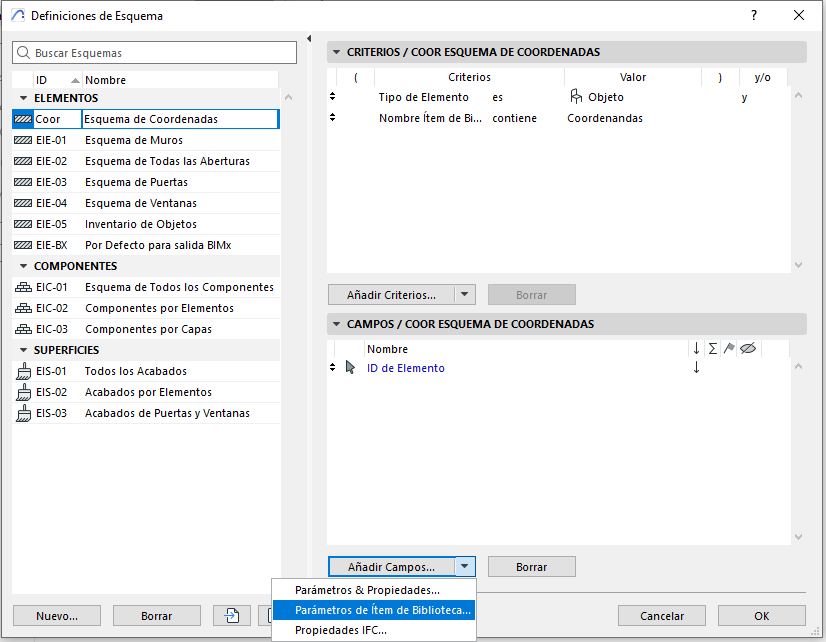

Y para extraer la coordenadas pulsa ella flecha negra de "Añadir Campos...", y selecciona "Parámetros de Ítem de Biblioteca...".

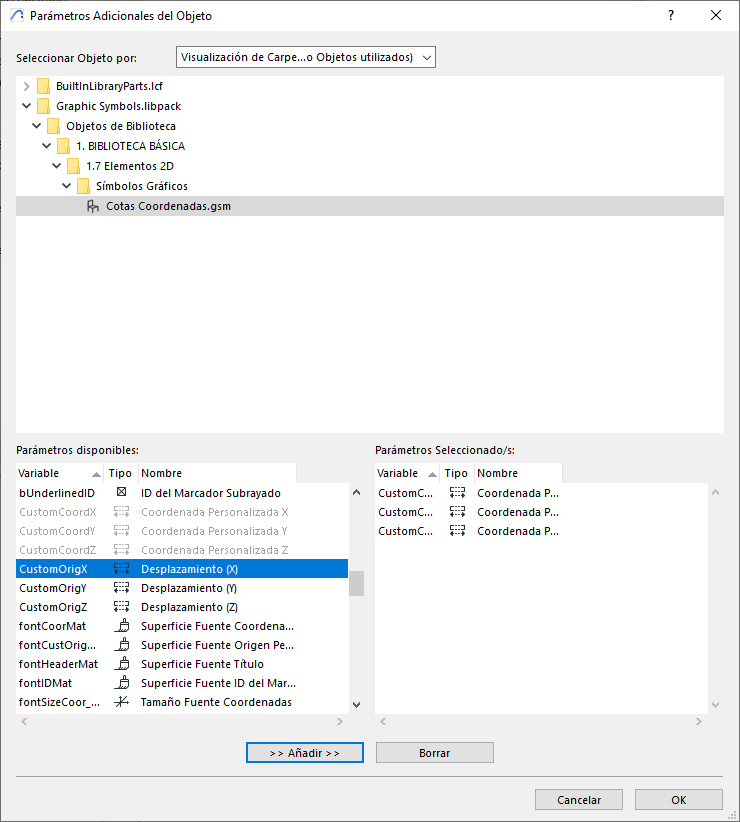

En la ventana de diálogo de Parámetros Adicionales del Objeto, selecciona la opción de "Visualización de Carpeta (solo Objetos utilizados)", selecciona el objeto de coordenadas utilizado en el proyecto y en Parámetros disponibles selecciona CustomCoordX, CustomCoordY y CustomCoordZ. Pulsa el botón de ">> Añadir >>" y OK.

7. Revisar el Esquema de Coordenadas

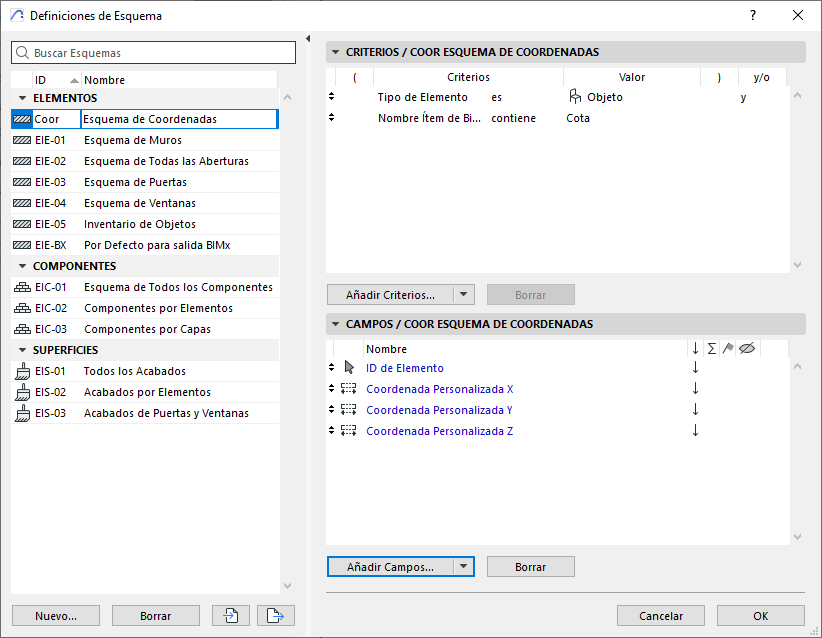

Revisa que el esquema de coordenadas tenga los datos necesarios, y debería tener un aspecto similar a la siguiente foto.

Siguiendo estos pasos e incorporando estos consejos, puedes extraer las coordenadas de los elementos con éxito tu proyecto de Archicad. Si tienes alguna pregunta o necesitas más ayuda, ¡no dudes en preguntarnos!
