¿Cómo Exportar un Proyecto de Archicad como IFC?

Tiempo de lectura: 3 min.

Exportar un proyecto de Archicad como un archivo IFC es esencial para compartir tu modelo con consultores, clientes u otros interesados que utilizan software diferentes. Aquí tienes una guía paso a paso para ayudarte en el proceso:

Pasos para Exportar un Proyecto de Archicad como IFC

1. Elegir el Comando de Exportación:

   • Guardar como...: Utiliza este comando para exportar el proyecto completo o contenido filtrado a un nuevo archivo IFC.
   • Combinar a Modelo IFC...: Utiliza este comando para combinar elementos seleccionados o el proyecto completo en un archivo IFC ya existente.

2. Seleccionar el Tipo de Archivo:

   • Elige entre formatos de archivo IFC como .ifc, .ifcXML o .ifcZIP.

3. Definir el Nombre del Archivo:

   • Especifica el nombre para el nuevo archivo IFC o selecciona un archivo IFC existente para combinar.

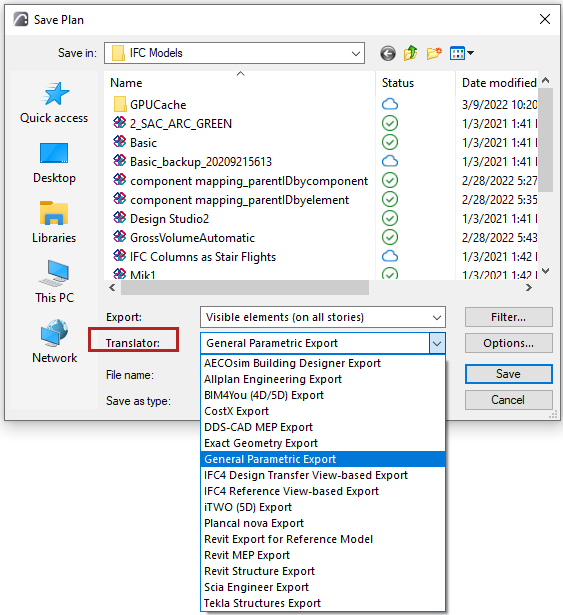

4. Elegir un Traductor para la Exportación:

   • Selecciona un Traductor IFC para controlar cómo se interpretan y muestran los elementos en el archivo IFC.


5. Filtrar el Modelo al Exportar:

   • Utiliza una de las opciones del campo de Exportar para filtrar elementos por selección, visibilidad o el proyecto completo. Refina aún más utilizando el diálogo de Filtro de Modelo.

6. Exportar el Modelo:

   • Haz clic en "Guardar" (para Guardar como) o "Abrir" (para Fusionar con Modelo IFC) para exportar el modelo.

Después de exportar, se recomienda revisar el archivo IFC en un visor IFC para asegurar el proceso de guardar o combinar el archivo IFC se ha efectuado correctamente.

Diferencia Entre Guardar como un Proyecto IFC y Combinar a Modelo IFC

Guardar como

Cuando guardas un proyecto como IFC, creas un nuevo archivo IFC que contiene, el proyecto completo o una selección filtrada de elementos.

Ejemplo: Imagina que has completado el diseño de un edificio y necesitas enviar el modelo completo a un ingeniero estructural para análisis. Utilizarías el comando Guardar como... para exportar el proyecto como un archivo IFC, asegurándote de que todos los elementos relevantes estén incluidos.

Combinar a Modelo IFC

Cuando Combinar a Modelo IFC..., añades elementos seleccionados o el proyecto completo de tu archivo de proyecto de Archicad, a un archivo IFC existente. Esto es útil cuando necesitas actualizar un modelo IFC existente con elementos nuevos o modificados sin crear un nuevo archivo.

Ejemplo: Supón que tienes un modelo IFC existente de un edificio que ya ha sido compartido con varios interesados. Has realizado algunas actualizaciones en el diseño arquitectónico, como añadir nuevas habitaciones o modificar las existentes. En lugar de crear un nuevo archivo IFC, utilizas el comando Combinar a Modelo IFC... para incorporar estos cambios en el modelo IFC existente, asegurándote de que todos tengan la última versión.

Cuándo Elegir Uno Sobre el Otro

• Guardar como: Elige esta opción cuando necesites crear un nuevo archivo IFC para compartir el proyecto completo o partes específicas. Es ideal para exportaciones iniciales o cuando se han realizado cambios significativos que requieren un archivo nuevo.

• Fusionar con IFC: Elige esta opción cuando necesites actualizar un modelo IFC existente con elementos nuevos o modificados. Es ideal para actualizaciones incrementales y mantener un modelo IFC consolidado.

Siguiendo estos pasos y entendiendo las diferencias, puedes gestionar y compartir eficazmente tus proyectos de Archicad utilizando archivos IFC. Si tienes alguna pregunta específica o necesitas más detalles, ¡no dudes en preguntarnos!
