¿Cómo registrar y compartir incidencias directamente desde BIMx Pro?

Tiempo de lectura: 5 min.

Durante procesos de revisión técnica de modelos BIM, tanto en oficina como en terreno, es habitual identificar desviaciones, errores o consultas sobre el contenido del modelo. BIMx Pro permite registrar dichas observaciones directamente desde un modelo interactivo y compartirlas en formatos compatibles con software de autoría como Archicad.

Esta funcionalidad es exclusiva de la modalidad BIMx Pro. Los usuarios que utilicen únicamente la versión gratuita de BIMx no podrán crear ni editar incidencias dentro del modelo. El acceso a BIMx Pro se otorga mediante licencia específica o por pertenecer a una organización registrada que disponga de derechos Pro habilitados.

Público objetivo

• Profesionales que utilizan BIMx Pro
• Coordinadores BIM y responsables de revisión de calidad
• Clientes, asesores y otros actores que consultan modelos BIM en entorno profesional

Requisitos técnicos

• Modelo exportado desde Archicad, en formato Hyper-model
• Aplicación BIMx instalada en su versión más reciente desde App Store o Google Play
• Acceso habilitado a funciones Pro mediante:
  • Licencia individual de BIMx Pro, o
  • Afiliación a una organización con licenciamiento activo de BIMcloud SaaS o similar
  • Disponer de la licencia Collaborate
• Conexión a BIMcloud (solo en caso de envío directo a Archicad)

Procedimiento

1. Generación de una incidencia
   Requisito: Esta funcionalidad solo está habilitada para usuarios con acceso a BIMx Pro.
   Desde el modelo 3D:

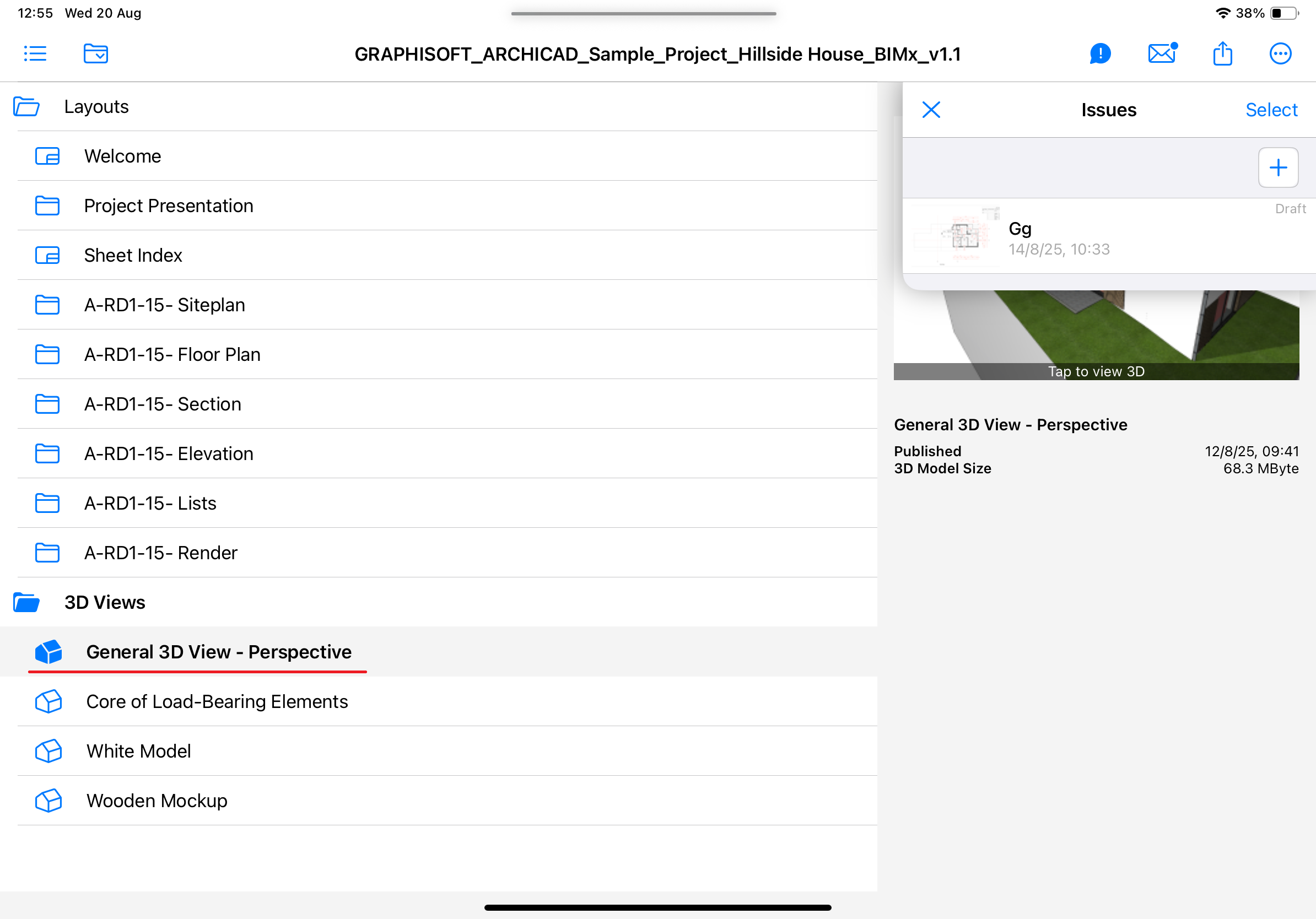

   1. Acceder al modelo desde BIMx Pro, y seleccionar una vista del modelo



   2. Seleccionar un componente del modelo

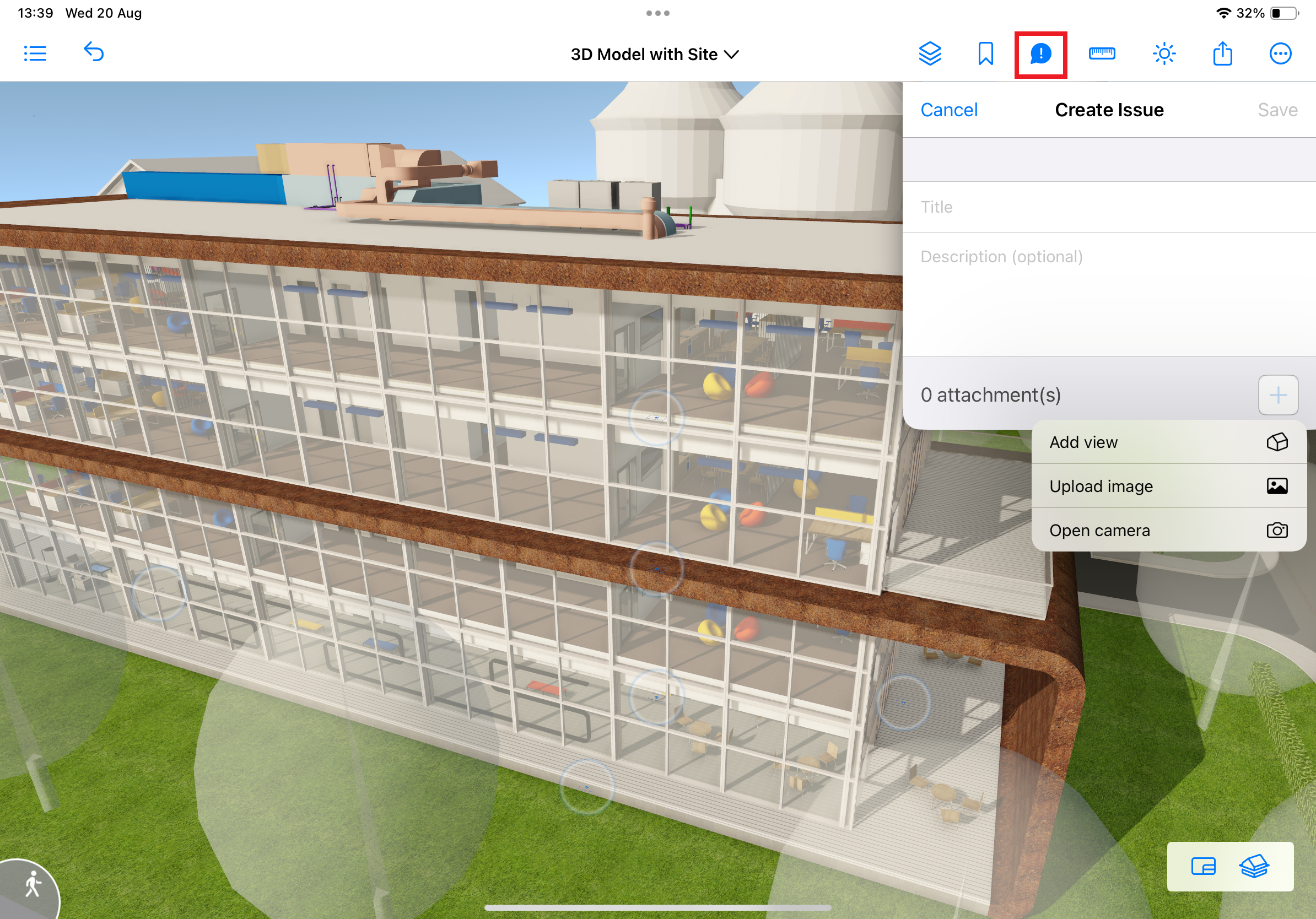

   3. Activar el comando Crear Incidencia

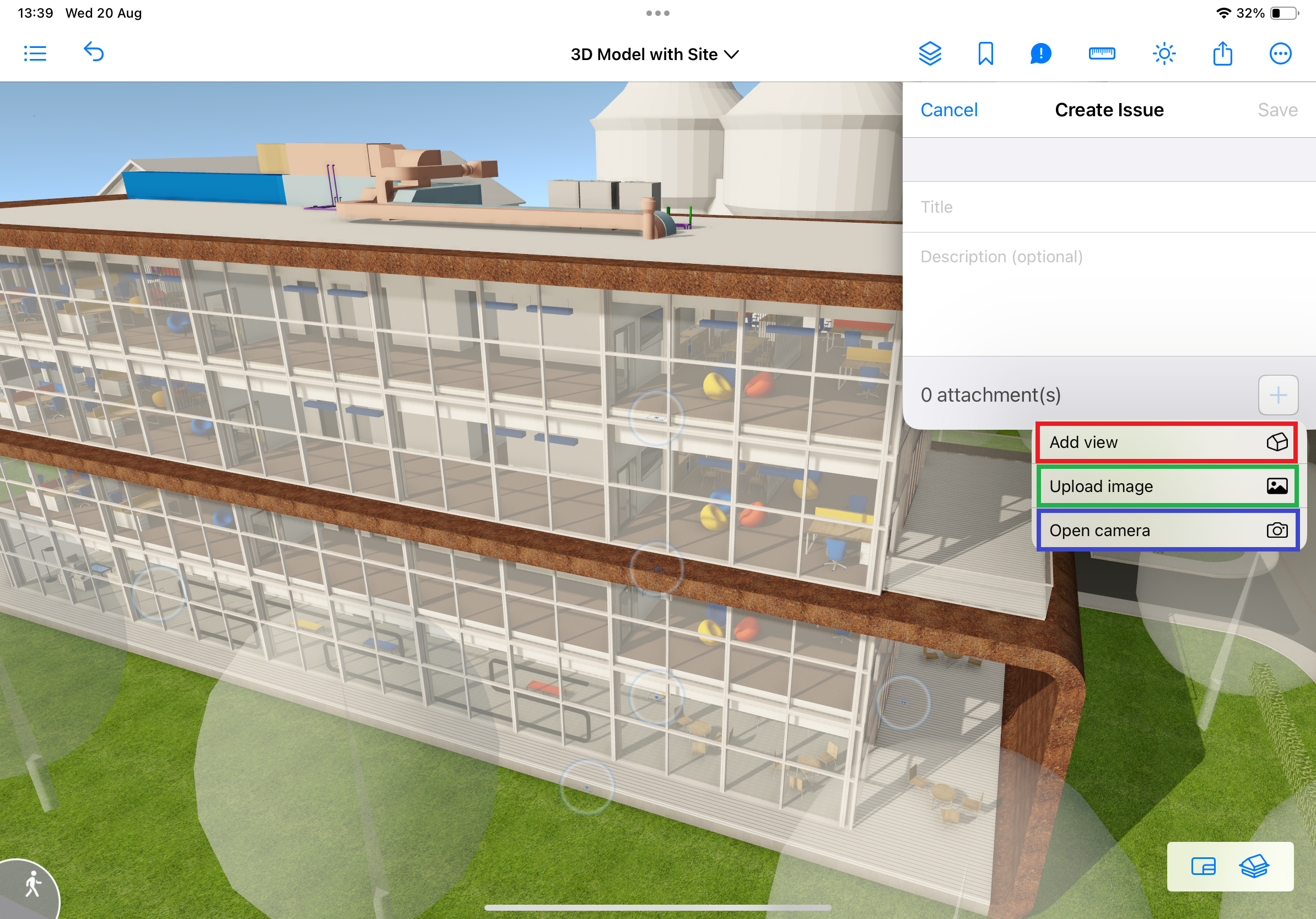

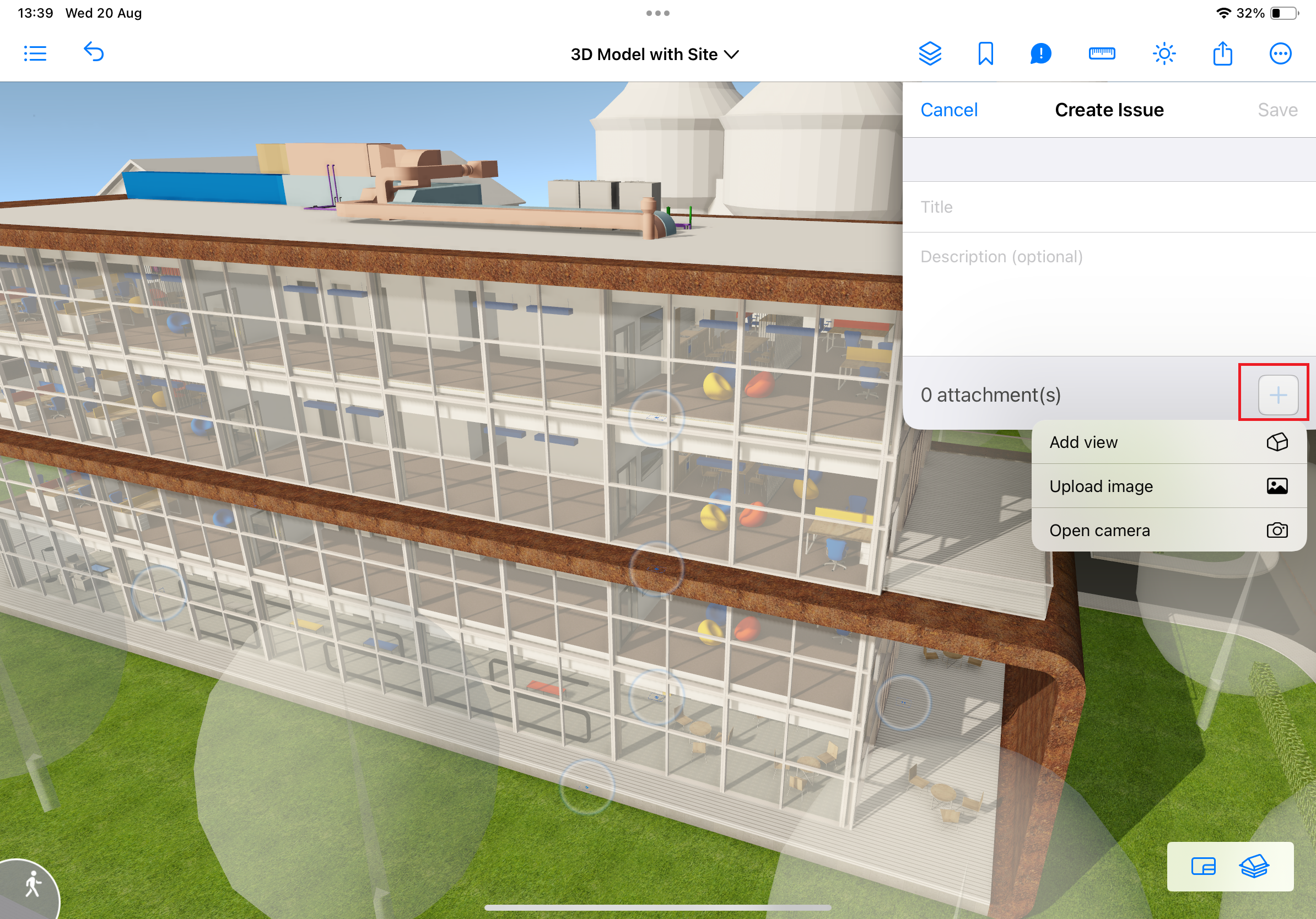

   4. Opcional: Añade una imagen a la incidencia.
      Añadir vista (rojo): Añade una captura desde la vista activa
      Cargar imagen (verde): Añade una image desde el almacenamiento del dispositivo
      Abrir cámara (azul): Añade una captura desde la cámara.

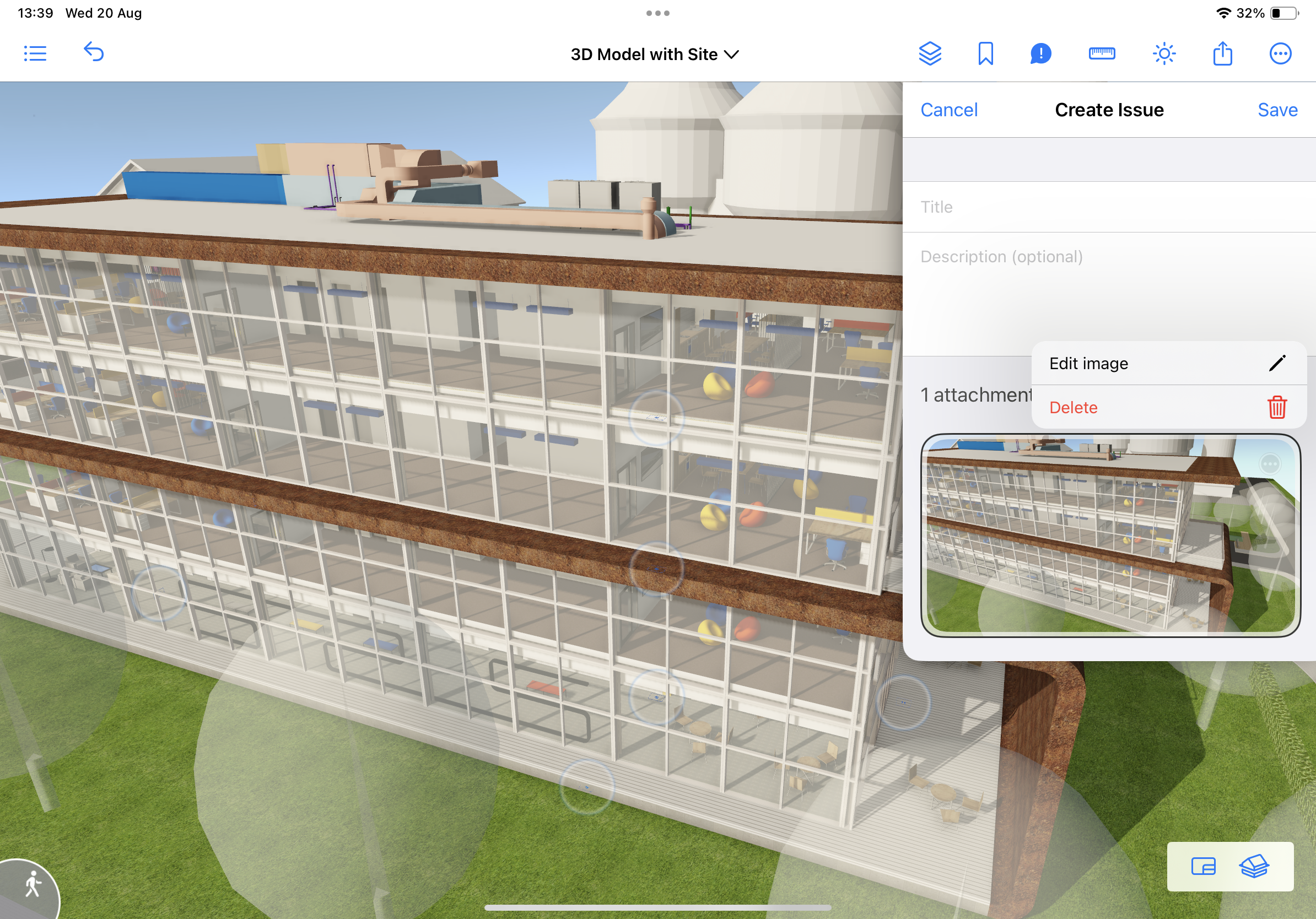

   5. Se registrará automáticamente una nueva incidencia con vista y selección asociada.



2. Edición de la incidencia
   Los campos disponibles para edición incluyen:

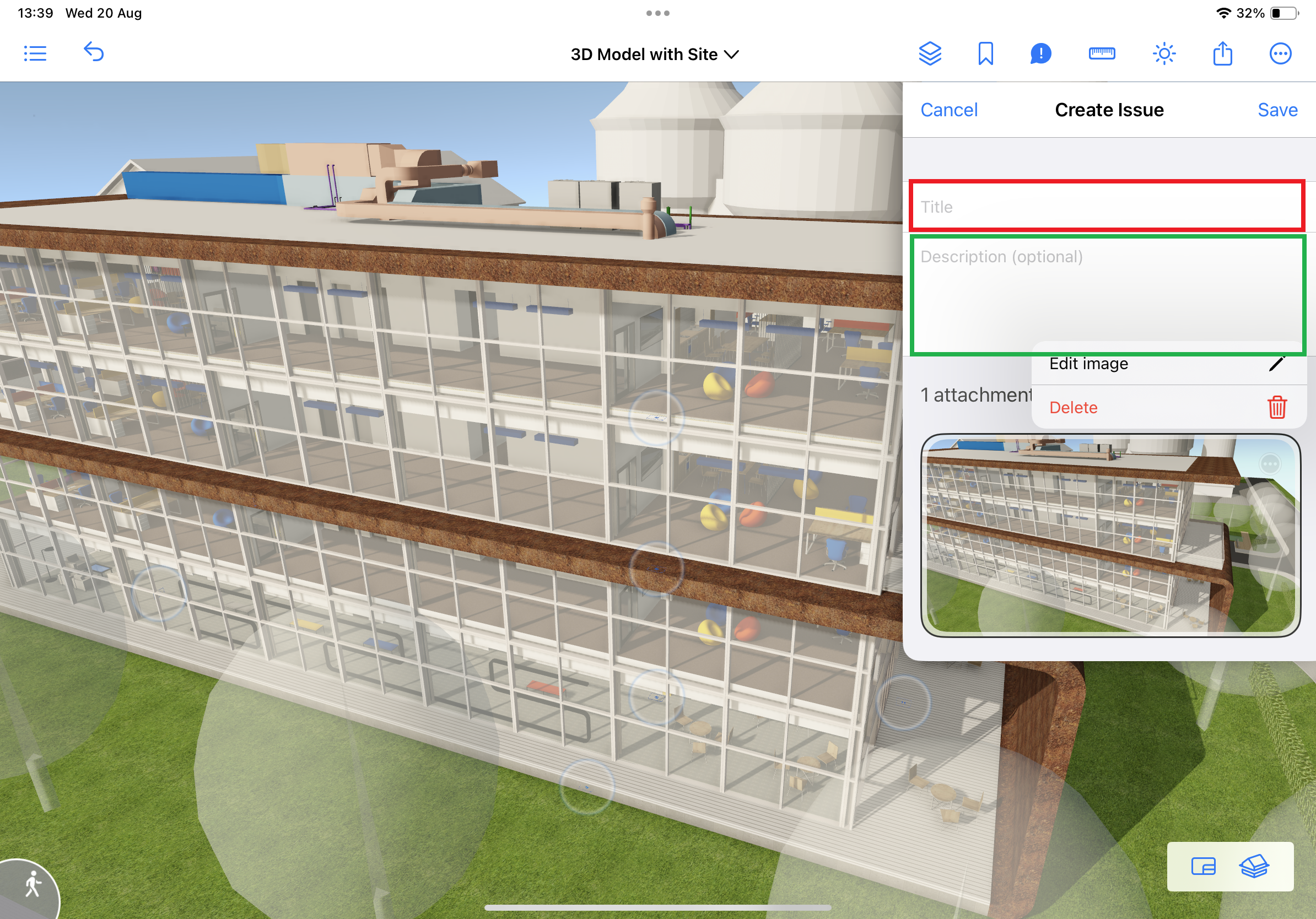

   • Título (rojo): asigna un titulo indicativo y/o descriptivo
   • Descripción (verde): texto explicativo, instrucciones o consultas técnicas



   • Adjuntos: Para añadir vistas del modelo o capturas de la cámara.

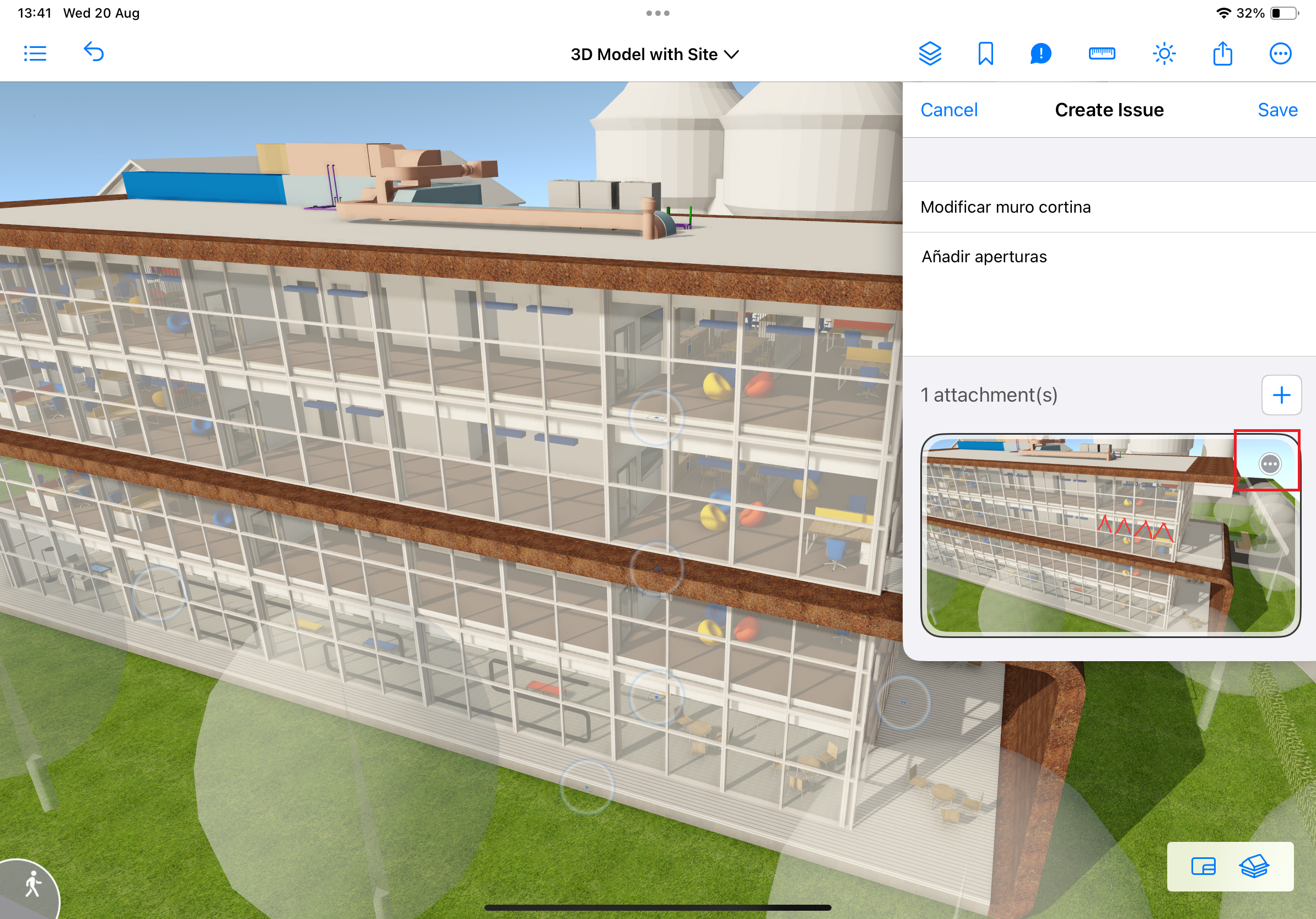

   • Anotaciones gráficas realizadas sobre vistas guardadas



3. Exportación y compartición
   Desde la lista de incidencias, realizar lo siguiente:

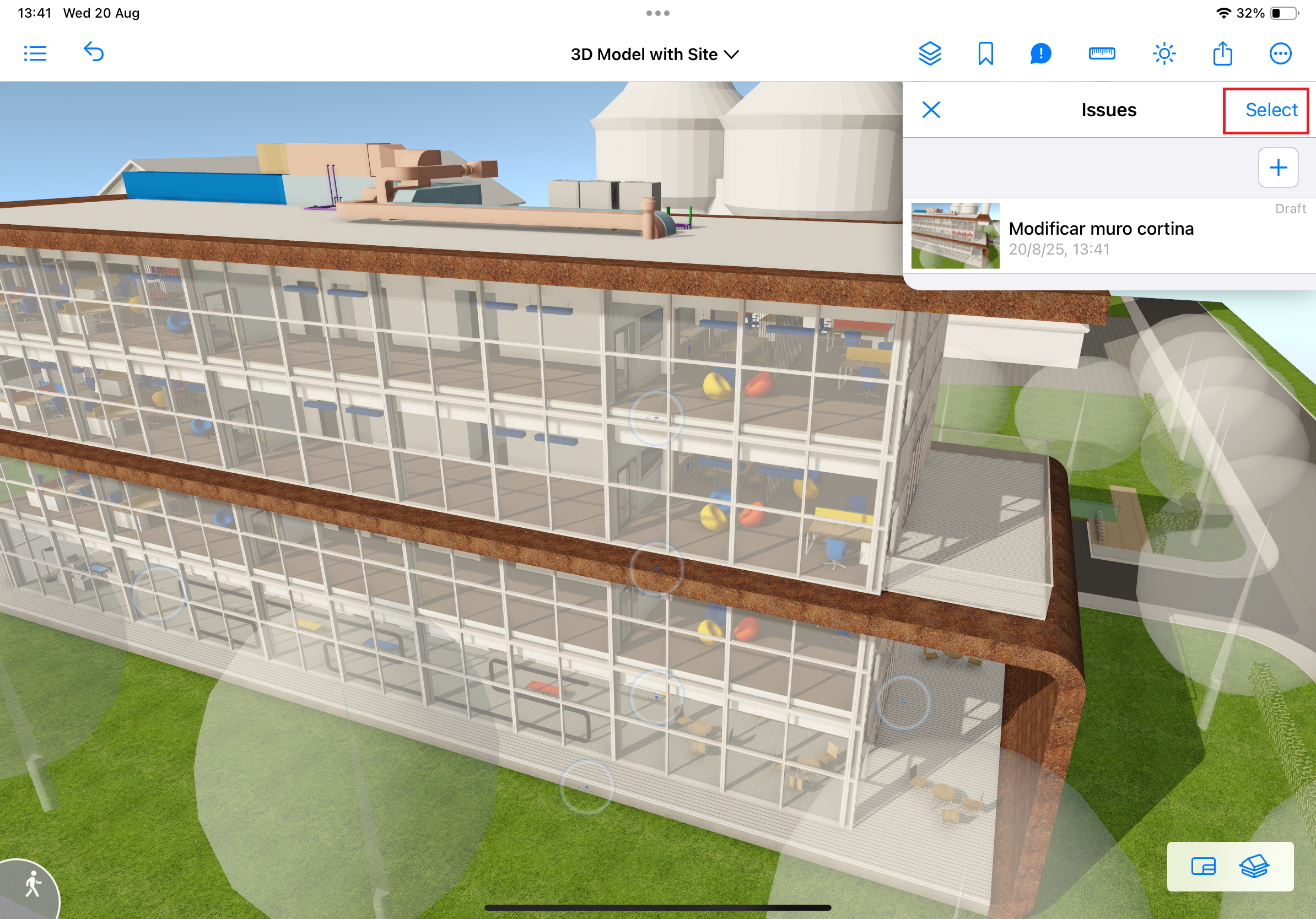

   • Activar el modo Seleccionar



   • Marcar una o más incidencias

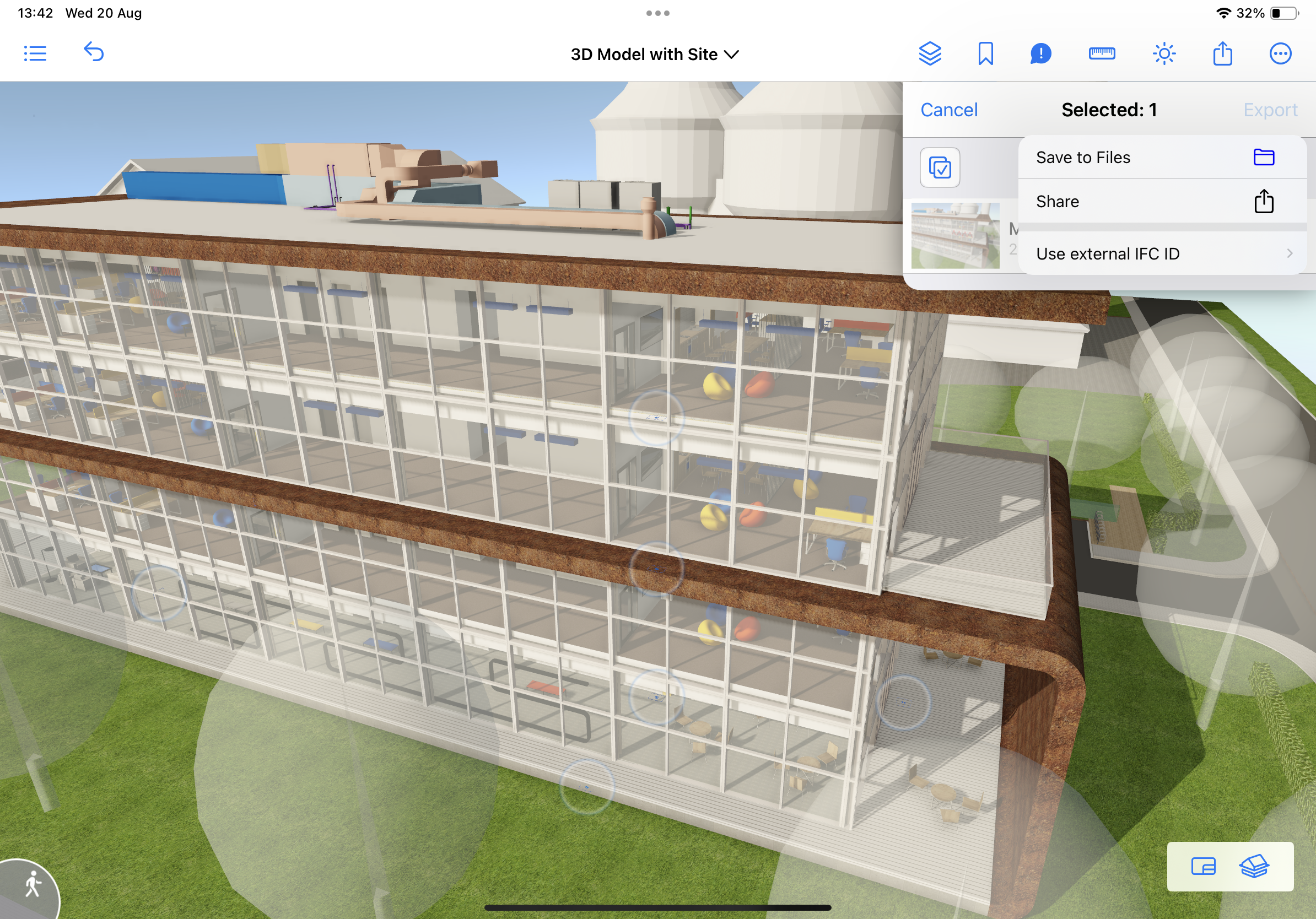

   • Elegir una de las siguientes opciones de exportación:




   • Método de exportación	Descripción funcional
     Enviar a Archicad	Exclusivo para proyectos Teamwork. Incidencias importables en Archicad 27.
     Guardar en Archivos	Exportación local en formato .bcf para transferencia posterior.
     Compartir	Envío directo del archivo .bcf mediante correo, AirDrop u otros medios.
     Usar External IFC ID	Habilitar si el modelo contiene elementos generados en software ajeno a Archicad.

4. Importación en software de autoría
   1. En Archicad:

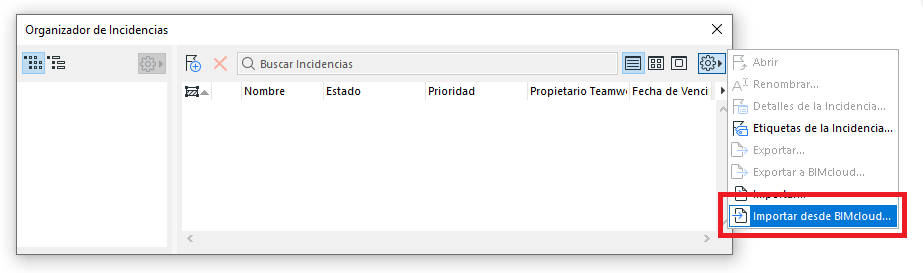

      1. Utilizar el botón Importar desde BIMx Pro, en el Organizador de Incidencias




5. En otros casos:

   • Utilizar la opción de importación de archivos .bcf

   • Compatible con Archicad y otros entornos que soporten el estándar BCF

Verificación de funcionamiento

• Confirmar que la incidencia aparece listada en BIMx Pro

• Si fue enviada, validar su aparición en Archicad

• En el caso de archivo .bcf, verificar su apertura correcta en software compatible
